Laufender Fehlerzähler
Bit
Bit
16
15
Tabelle 5-13: Register 026: Feldbus-Ressourcenüberwachung
Spitzenwertzähler
Bit
Bit
Bit
Bit
Bit
14
13
12
11
10

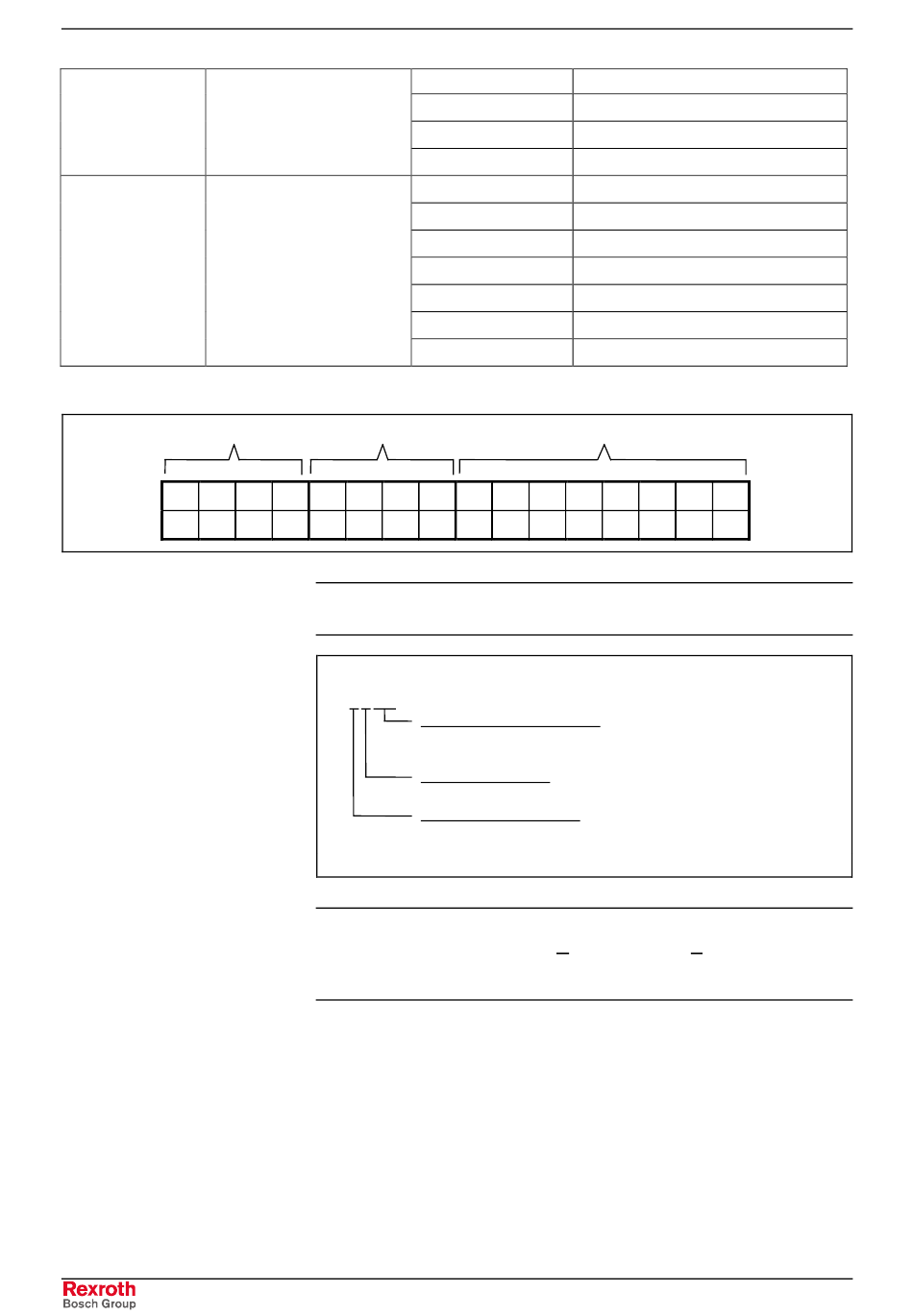

Abb. 5-2: Bitzuordnung für die Feldbus-Ressourcenüberwachung
Hinweis: Zur einfacheren Überwachung der Feldbuszähler empfiehlt es
sich, Register 026 im Hexadezimalformat anzuzeigen.
Register 26 im hexadezimalen Anzeigeformat
0x0000
Abb. 5-3: Hexadezimale Darstellung von Register 026
Hinweis: Um Register im Hexadezimalformat anzuzeigen, wählen Sie in
VisualMotion Toolkit Online-Daten
Register nicht im Hex-Format erscheinen, wählen Sie im
Fenster Aktives Programm, Register Format
VisualMotion 8 Funktionsbeschreibung
Bit
Funktion
7
Timeout FB-Verknüpfungslisten: Bit 7
8
Timeout FB-Verknüpfungslisten: MSB
9
FB-Fehlerspitzenwertzähler: LSB
10
FB-Fehlerspitzenwertzähler: Bit 2
11
FB-Fehlerspitzenwertzähler: Bit 3
12
FB-Fehlerspitzenwertzähler: MSB
13
FB laufender Fehlerzähler: LSB
14
FB laufender Fehlerzähler: Bit 2
15
FB laufender Fehlerzähler: Bit 3
16
FB laufender Fehlerzähler: MSB
Feldbus-Timeout-Zähler
Bit
Bit
Bit
Bit
Bit
9
8
7
6
5
Feldbus-Timeout-Zähler (00-FF)
Zähler rückt um 1 weiter, wenn 10 aufeinanderfolgende zyklische
Verknüpfungsversuche fehlschlagen.
Spitzenwertzähler (0-9)
Zeigt den aktuellen Höchstwert des laufenden Fehlerzählers an.
Laufender Fehlerzähler (0-9)
Zeigt die Anzahl der Fehlschläge während der letzten 10 zyklischen
Verknüpfungsversuche an.
Bit
Bit
Bit
Bit
4
3
2
1
⇒ ⇒ ⇒ ⇒
Register. Wenn die
⇒ ⇒ ⇒ ⇒
Hex.
