VisualMotion 8 Funktionsbeschreibung
4.4
Konfigurieren eines Optionskarten-Nockenschaltwerks
DOK-VISMOT-VM*-08VRS**-FK02-DE-P

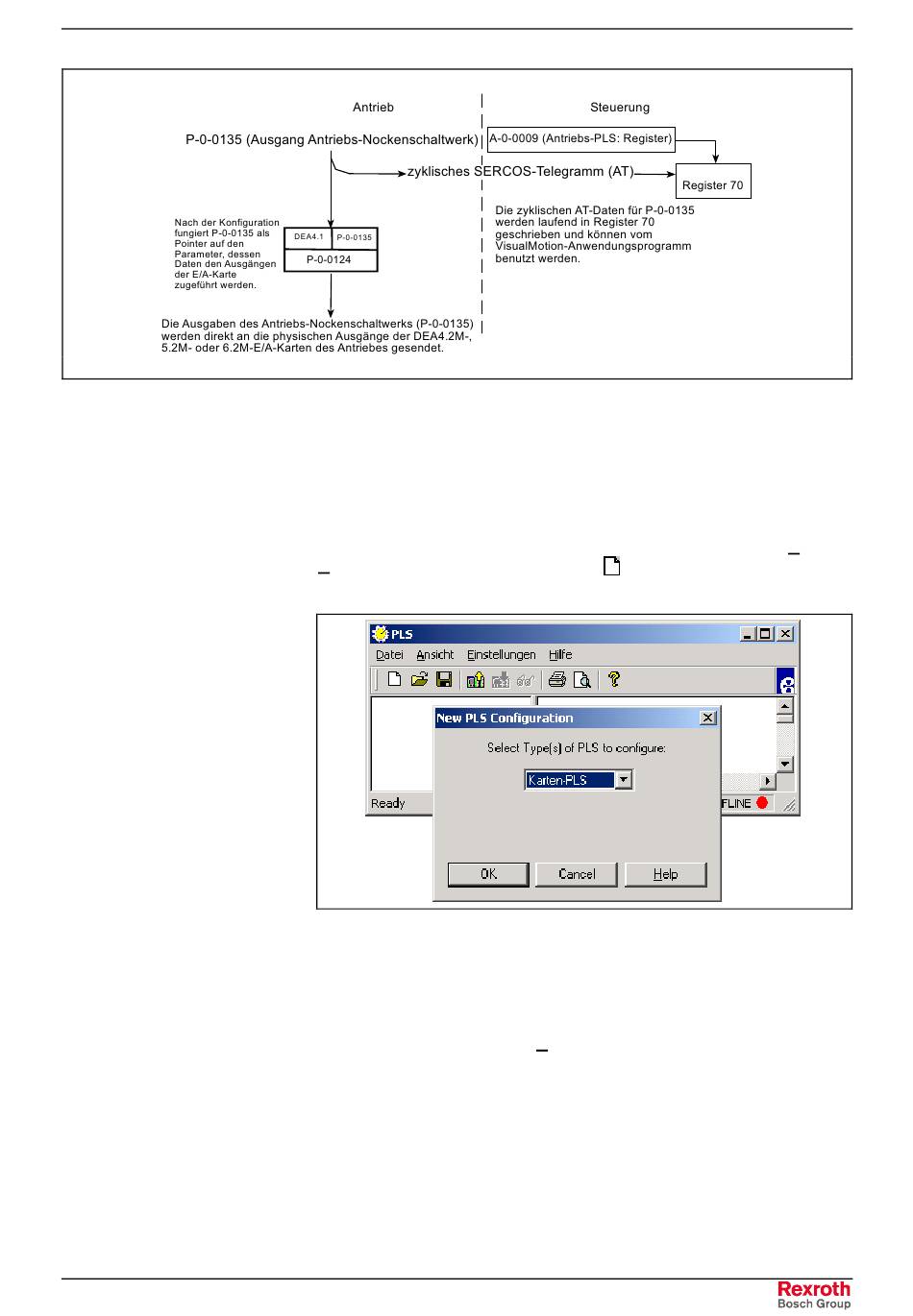

Laufzeit-Ausgabe des Antriebs-PLS an DEA4.2M, 5.2M oder 6.2M (P4)
Abb. 4-14: DEA4-E/A konfiguriert für die Ausgabe eines Antriebs-
Nockenschaltwerks
Um das PLS-Konfigurationsdienstprogramm aufzurufen, wählen Sie im
Hauptmenü von VisualMotion' Inbetriebnahme
Öffnen Sie den Assistenten New PLS Configuration, indem Sie Datei
Neu wählen bzw. das Symbol Neu ( ) anklicken. Wählen Sie dann
Karten-PLS.
Abb. 4-15: Konfigurieren eines neuen Nockenschaltwerks
Nach Auswahl des Typs führt Sie der PLS-Konfigurationsassistent durch
den Einrichtprozess, der mit dem Fenster PLS-Nocken beginnt; siehe
Abb. 4-16: Fenster „PLS-Nocken". Ordnen Sie die EIN-/AUS-Stellung
eines Nockens durch Doppelklicken der Nummer des gewünschten
Nockens einem Ausgang zu, oder unterlegen Sie die Nockennummer und
betätigen Sie die Schaltfläche Bearbeiten.
Nockenschaltwerk-(PLS)-Funktionen
Beispiel:
⇒ ⇒ ⇒ ⇒
4-17
DX04P4plsout.FH7
Nockenschaltwerk.
⇒ ⇒ ⇒ ⇒
