Erweiterte E/A-Verknüpfungslogik
3.5
Kontaktplan-Werkzeugleiste
3.6
Funktionen der Eingangskontakte
Eigenschaften

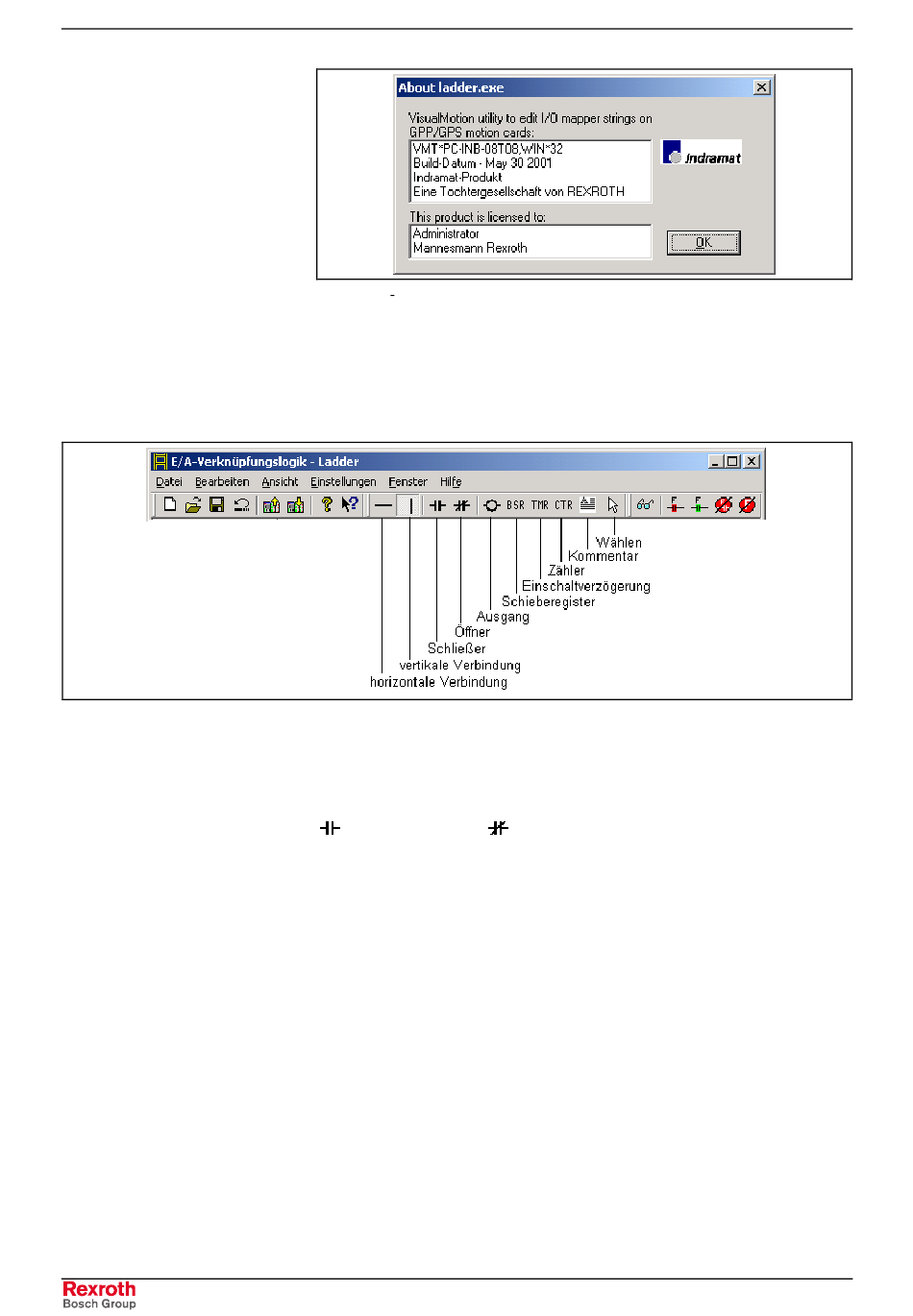

Abb. 3-14: Info-Fenster zum Kontaktplan-Editor
Die Kontaktplan-Symbole sind nur wählbar, wenn das Fenster Ladder
aktiv ist. Die Kontaktplan-Symbole werden in Abb. 3-18: Beispiel Impuls
über einen Zyklus beschrieben.
Abb. 3-15: Kontaktplan-Symbole
Die E/A-Verknüpfungslogik bietet als Eingangskontakt einen Schließer
) und einen Öffner
Ladder platziert, so öffnet sich ein Eigenschaften-Fenster.
Das Eigenschaften-Fenster dient der Zuordnung einer Verknüpfung
zwischen einem Kontakt und einem VisualMotion-Registerbit. Außerdem
kann hier der Kontakttyp gewählt werden. Der voreingestellte Kontakttyp
ist ein Registerbit. Auf der Registerkarte Eingangsauswahl kann der
gewünschte Typ geändert werden; siehe Abbildung unten.
VisualMotion 8 Funktionsbeschreibung
). Wird einer der beiden Kontakte im Fenster
DOK-VISMOT-VM*-08VRS**-FK02-DE-P
