Nockenschaltwerk-(PLS)-Funktionen
positiv/negativ
Wird die Richtung „negativ" gewählt, aktivieren alle zu dem Ausgang
negativ
gehörigen Nocken den Ausgang nur in negativer Richtung, wenn der
Nocken die AUS-Position erreicht, und sie deaktivieren den Ausgang,
wenn der Nocken die EIN-Position erreicht.
Hinweis: Wenn die EIN-Position in positiver oder negativer Richtung
erreicht wird, führt jeder Richtungswechsel (bei aktiviertem
Ausgang) zu einer sofortigen Deaktivierung des Ausgangs.
Diese Einstellung stellt eine Kombination der Richtungseinstellungen
„positiv" und „negativ" dar. Die Ausgänge reagieren sowohl in positiver als
auch in negativer Richtung in der beschriebenen Weise.
Ausgangsindex

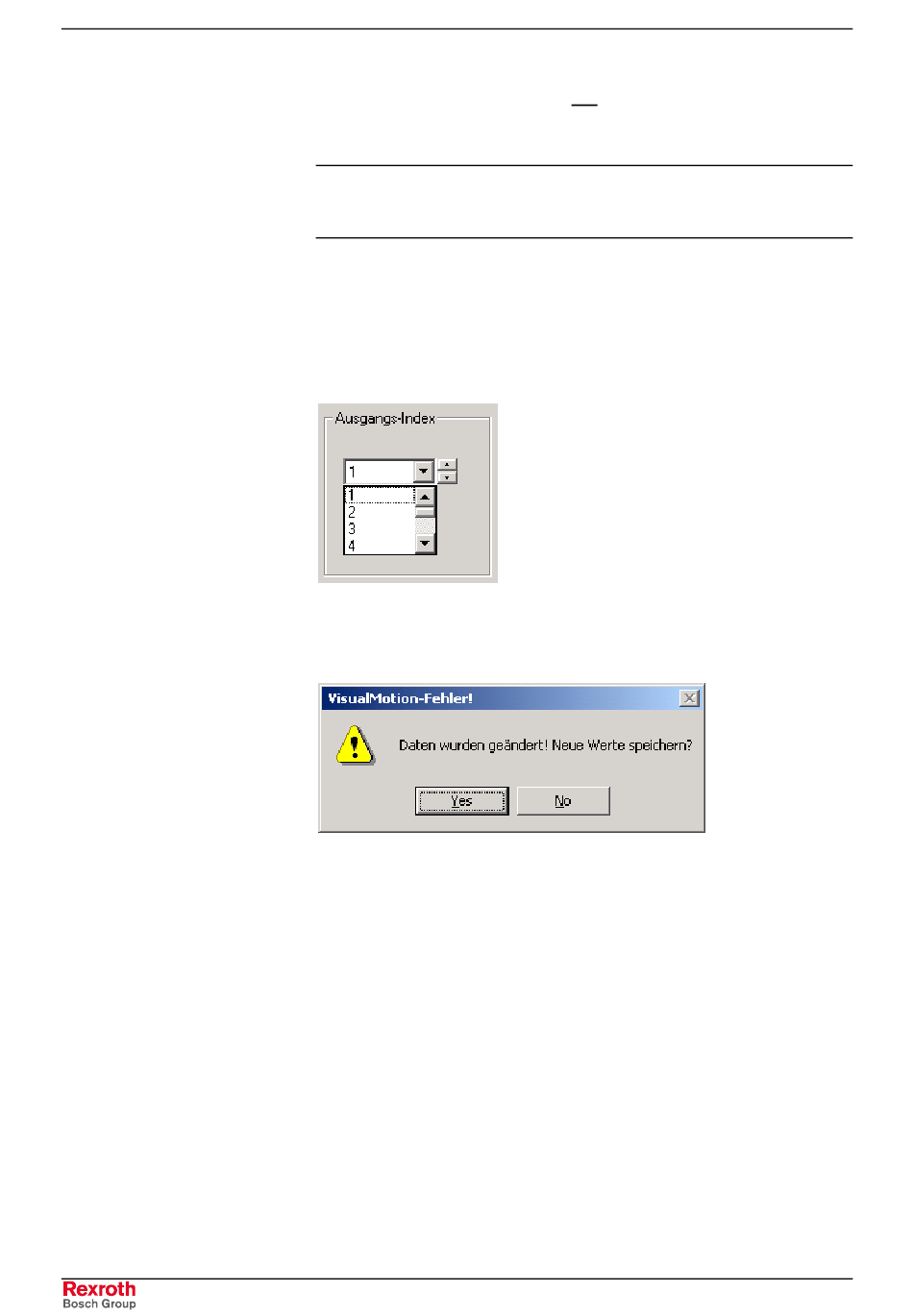

Im Abschnitt Ausgangs-Index kann man zwischen allen 32 Ausgängen
navigieren.
VisualMotion gibt im Fenster Ausgang n Konfiguration folgende
Fehlermeldung aus, wenn eine andere Ausgangsindex-Nummer gewählt
wird, ohne dass zuvor Änderungen für einen bereits konfigurierten
Ausgang übernommen wurden.
Beispiel:
Ausgang 1 wird konfiguriert und die Schaltfläche Übernehmen betätigt.
Der Anwender verändert nun ein Feld und wählt dann eine andere
Ausgangs-Indexnummer. VisualMotion geht davon aus, dass Sie
fortfahren
möchten,
vorgenommenen Änderungen wirksam werden zu lassen.
Ausgang 1 PLS-Master (C-0-2941)
In das Feld Nummer wird die Nummer des PLS-Masters eingegeben, von
dem das System Positionsdaten für den Ausgang bezieht.
VisualMotion 8 Funktionsbeschreibung
