Nockenschaltwerk-(PLS)-Funktionen
Nocken-Konfiguration für ein Optionskarten-Nockenschaltwerk

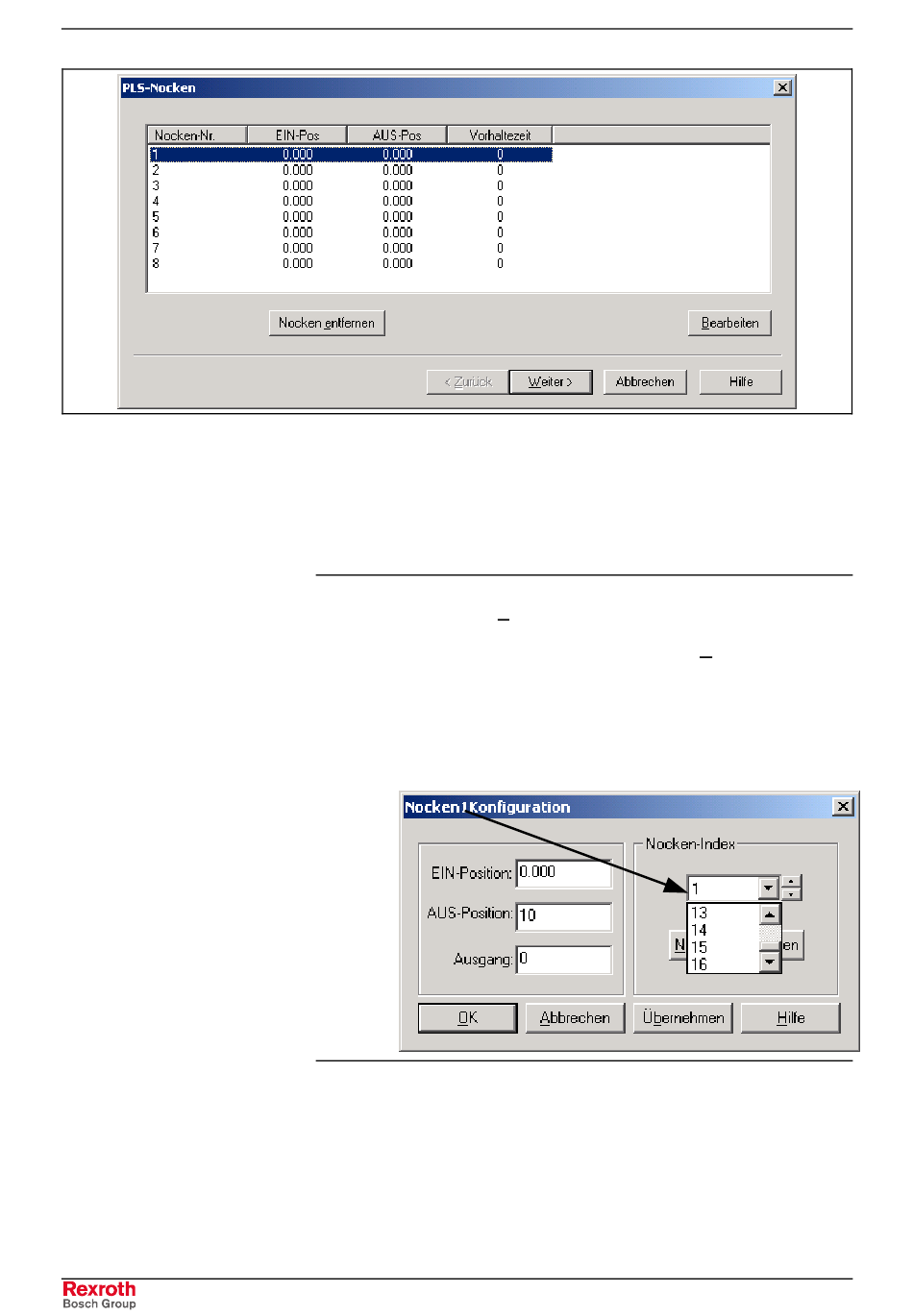

Abb. 4-16: Fenster „PLS-Nocken"
Zur Konfiguration der EIN-/AUS-Positionen eines Nockens und seiner
Zuweisung zu einem Ausgang sind folgende Schritte notwendig:
1. Wählen Sie die Nocken-Indexnummer.
Hinweis: Nachdem
ein
Schaltfläche Übernehmen betätigt wurde, kann eine neue
Nocken-Indexnummer gewählt und ein weiterer Nocken
konfiguriert werden. Mit der Schaltfläche OK übernehmen Sie
die Werte und schließen das Fenster. Die aktuelle Nocken-
(Schalter-) Nummer wird in der Kopfzeile des Fensters
angezeigt.
Beispiel:
Konfiguration von Nocken 1
2. Geben Sie die EIN- und AUS-Position ein.
VisualMotion 8 Funktionsbeschreibung
Schalter
(Nocken)
konfiguriert
