7-26
Die Menübefehle von VisualMotion Toolkit
E/A-Verknüpfungslogik
Feldbus-Mapper
Über die Menüfolge Inbetriebnahme ⇒ E/A-Verknüpfungslogik rufen
Sie folgendes Fenster auf:

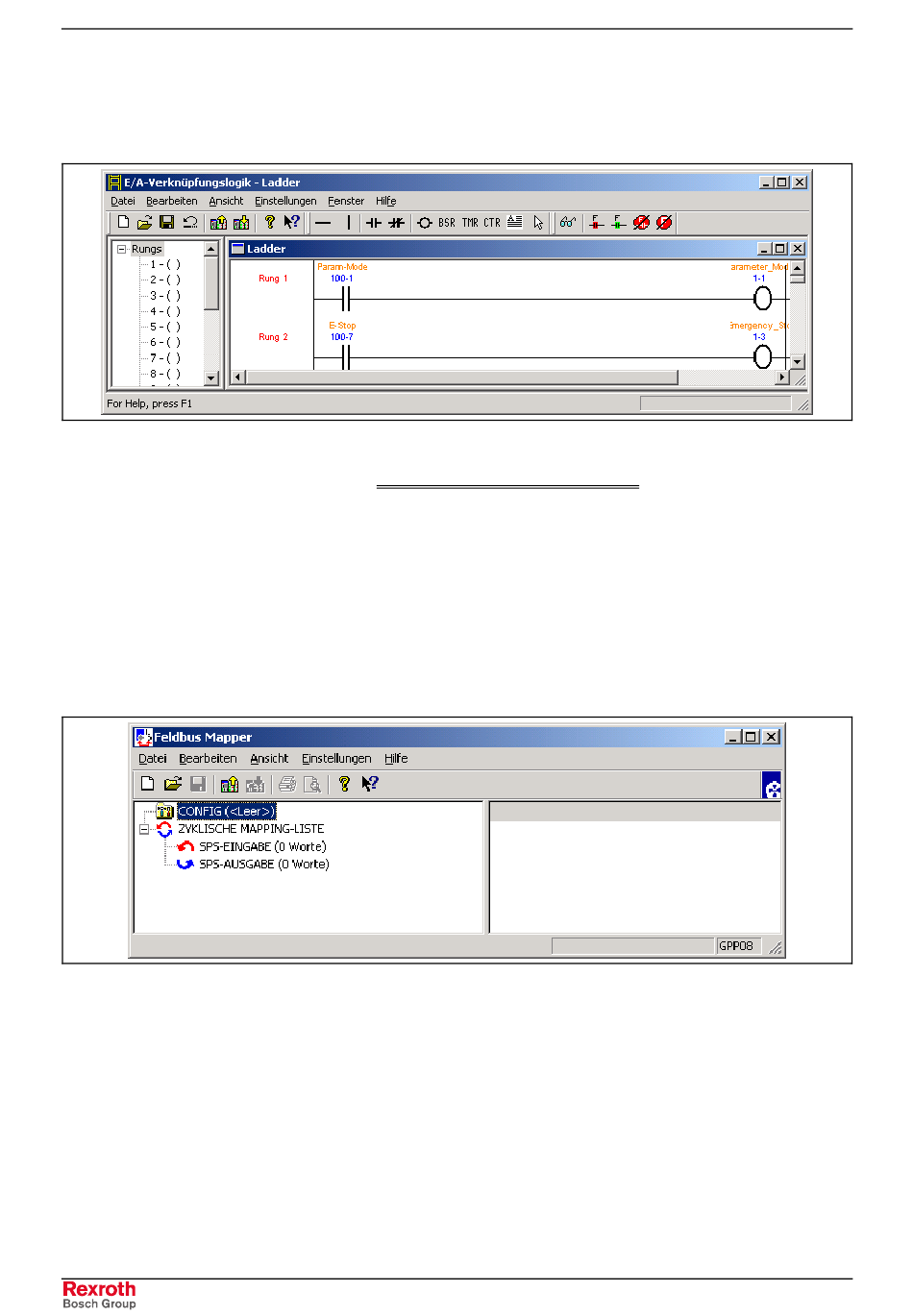

Abb. 7-33: Erweiterte E/A-Verknüpfungslogik
Informationen über die Verwendung dieses Programms finden Sie im
Kapitel Erweiterte E/A-Verknüpfungslogik
Der
zur
VisualMotion-Software gehörige Feldbus-Mapper
Dienstprogramm zum Konfigurieren des Feldbus und zur Einrichtung von
Datenverknüpfungen. Es bietet die Möglichkeit, Verknüpfungen mit
Steuerungsein-
und
Verknüpfungslisten als Datei zu speichern oder in die Steuerung zu laden
bzw. aus ihr auszulesen.
Die nachfolgende Abbildung zeigt die Benutzeroberfläche des Feldbus-
Mapper.
Abb. 7-34: Hauptbildschirm des Feldbus-Mappers
Für VisualMotion 8 stehen folgende Feldbus-Typen zur Verfügung:
• Profibus
• DeviceNet
• Interbus
• ControlNet
Die folgenden Datentypen können verknüpft werden:
• Variable (Integer, globale Integer, Floats, globale Floats)
• Parameter (Achs-, Steuerungs- (Karten-) und Task-Parameter)
• Register
VisualMotion 8 Funktionsbeschreibung
-ausgabedaten
herzustellen
DOK-VISMOT-VM*-08VRS**-FK02-DE-P
ist ein
und
spezifische
