Anwendungsbeschreibung | Rexroth IndraWorks
Spezifische Konfigurationsseiten des frei konfigurierbaren Bedienfelds
Konfiguration der Karteireiterkarte
Kontextmenü des Virtuellen Bedienfelds im Projektexplorer
Öffnen
Der LED können - wie den Tastern und den Schaltern - nur BOOL-
Variablen zugeordnet werden.
Bei dem frei konfigurierbaren Bedienfeld gibt es die selben sprzifischen Ele‐
mente wie beim VAM41. Allerdings sind diese in der Optik und im Namen nur
teilweise identisch. Dafür aber ist die Funktion und Bedienung die gleiche.
Folgende Elmente sind davon betroffen:
●
LED rund
●
Taster rund mit und ohne LED
●
Schalter mit 2 und 3 Stellungen
Auf der Karteireiterkarte parallel zum VAM 40 bzw. VAM 41 können SPS-Va‐
riablen aus Platzgründen oder wenn sie einen anderen Typ als "BOOL" und
"BYTE" haben, frei zugeordnet werden. Wird eine Variable erfolgreich einem
Feld zugeordnet, erscheint das datentypabhängige Wertefeld.
Der aktuelle Wert der Variable wird allerdings nur in der Anwendung
sichtbar und kann auch nur dort beeinflußt werden!
Die Zuordnung der SPS-Variable erfolgt wie auch bei den anderen Konfigura‐
tionsseiten über zwei Wege:
1.
Im Prozessvariablenfenster eine SPS-Variable auswählen und diese per
Drag&Drop auf das gewünschte Feld ziehen. Der Name der Variable steht
dann im Textfeld und das passende Wertefeld wird sichtbar.
2.
Fokussieren eines der 14 Felder und die SPS-Variable eintragen.
Wird das Feld verlassen, wird überprüft, ob die eingetragene SPS-Va‐
riable existiert. Ist das nicht der Fall, wird diese rot eingefärbt. Die Farbe
verschwindet erst, wenn diese korrigiert wurde und das Feld wieder ver‐
lassen wird.

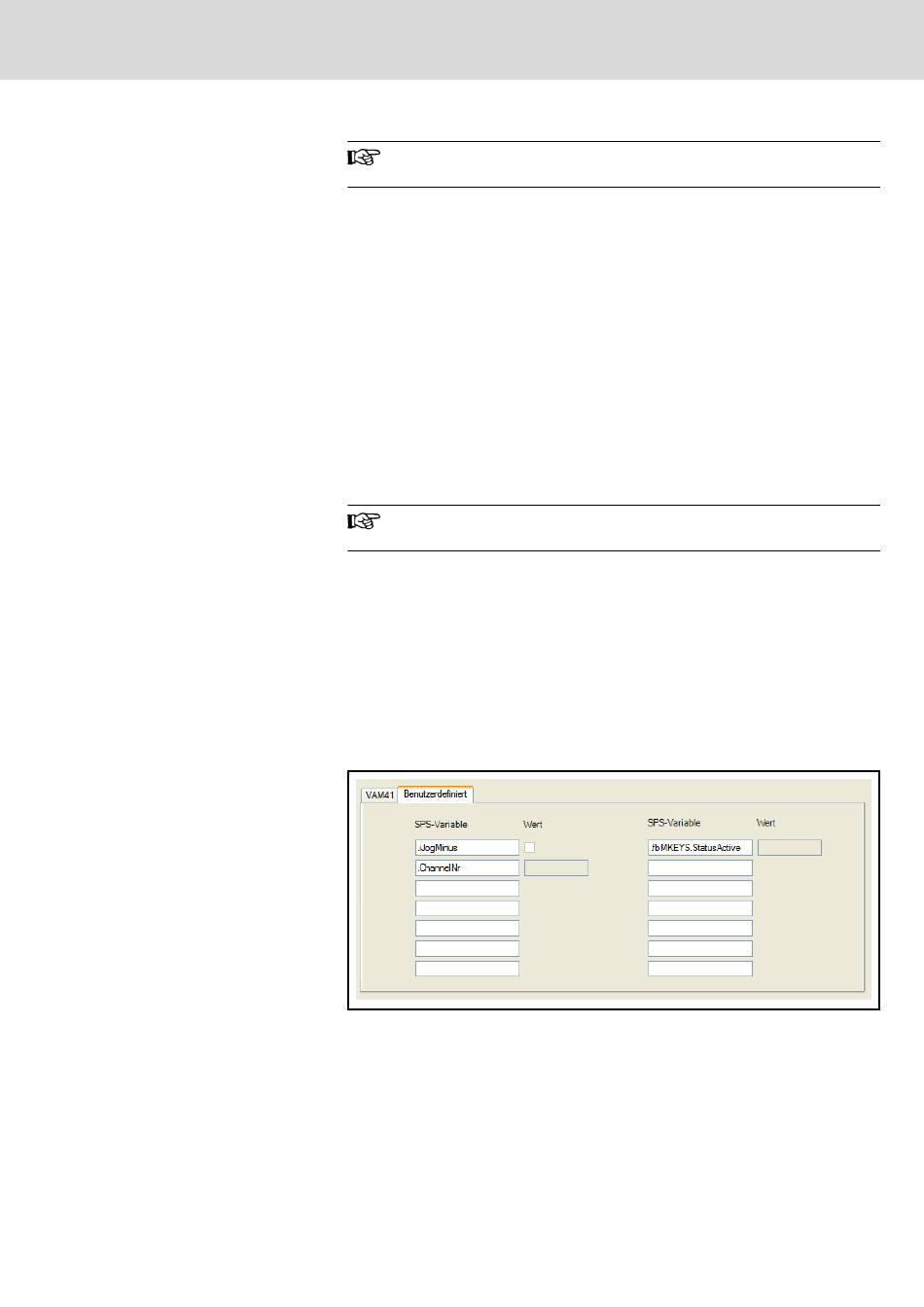

Abb.6-19:
Konfigurieren der Karteireiterkarte in IndraWorks
Das Kontextmenü wird über Projektexplorer ▶ Simulation ▶ Virtuelle
Bedienfelder ▶ Bedienfelder z.B. VAM41 ▶ rechte Maustaste aufgerufen.
Folgende Funktionen können zusätzlich durchgeführt werden:
Über diese Funktion werden die Virtuellen Bedienfelder geöffnet.
Electric Drives
| Bosch Rexroth AG
and Controls
Bedienung in IndraWorks
91/261
