AKD Benutzerhandbuch | 11 Konfiguration der allgemeinen Servoverstärker-Einstellungen

11.10.4 Kontrollierter Stopp

Der Bereich für kontrollierten Stopp zeigt die Werte der mit dieser Funktion verknüpften Parameter an.
Schaltfläche bzw.
Dialogfenster
Geschwindigkeits- Legt den Geschwindigkeits-Grenzwert für einen kontrollierten
Grenzwert Stopp fest.
Timeout des Legt die Zeitdauer fest, über welche die Antriebsgeschwindigkeit im
Geschwindigkeits- Bereich von CS.VTHRESH liegen darf, bevor der Servoverstärker
Grenzwerts deaktiviert wird.
Verzögerung Legt den Bremswert für den kontrollierten Stoppvorgang fest.
Eingang für Zeigt die Liste der für den kontrollierten Stoppmodus konfigurierten
kontrollierten digitalen Eingänge an, mit einem Komma „," als Trennzeichen.
Stopp Wenn keine Modus für kontrollierten Stopp konfiguriert ist,
erscheint folgende Meldung in diesem Feld: Kein CS-Eingang
konfiguriert.
Der Link
Eingang konfigurieren öffnet den Bildschirm „Digitale E/A". Hier
können Sie den Modus für kontrollierten Stopp konfigurieren.
11.10.5 Mehr/Weniger-Schaltfläche

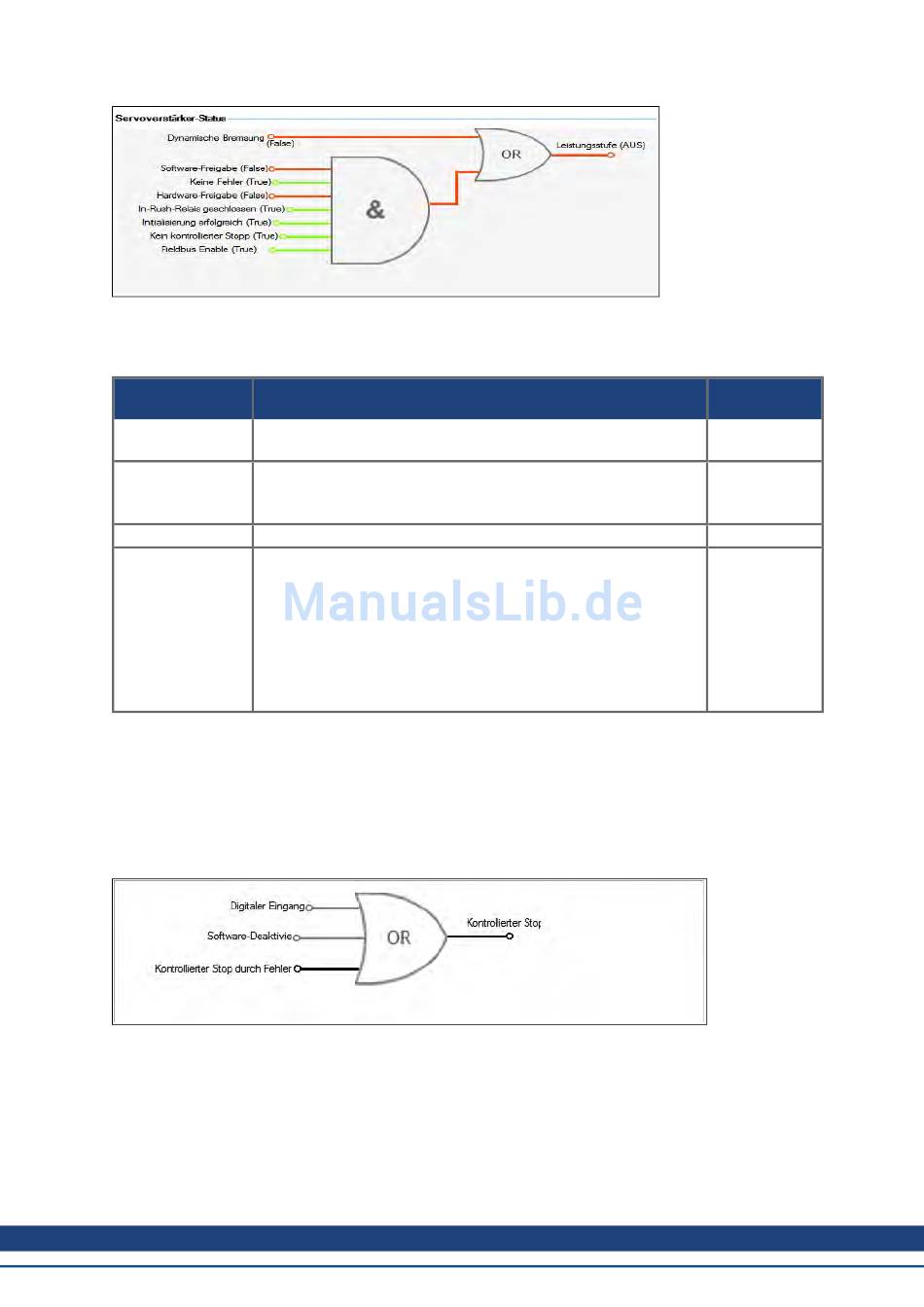

Die Mehr-Schaltfläche dient zur Anzeige des Statusdiagramms für die Konfiguration des kontrollierten Stopps.
Sie zeigt außerdem das Blockschaltbild für den kontrollierten Stopp an. Es sind zwei Blockschaltbilder
verfügbar: eines mit montierter Bremse und eines ohne Bremse.
Statusdiagramm für kontrollierten Stopp
Blockschaltbild für kontrollierten Stopp
Beschreibung Parameter
CS.VTHRESH
CS.TO
CS.DEC
