AKD Benutzerhandbuch |

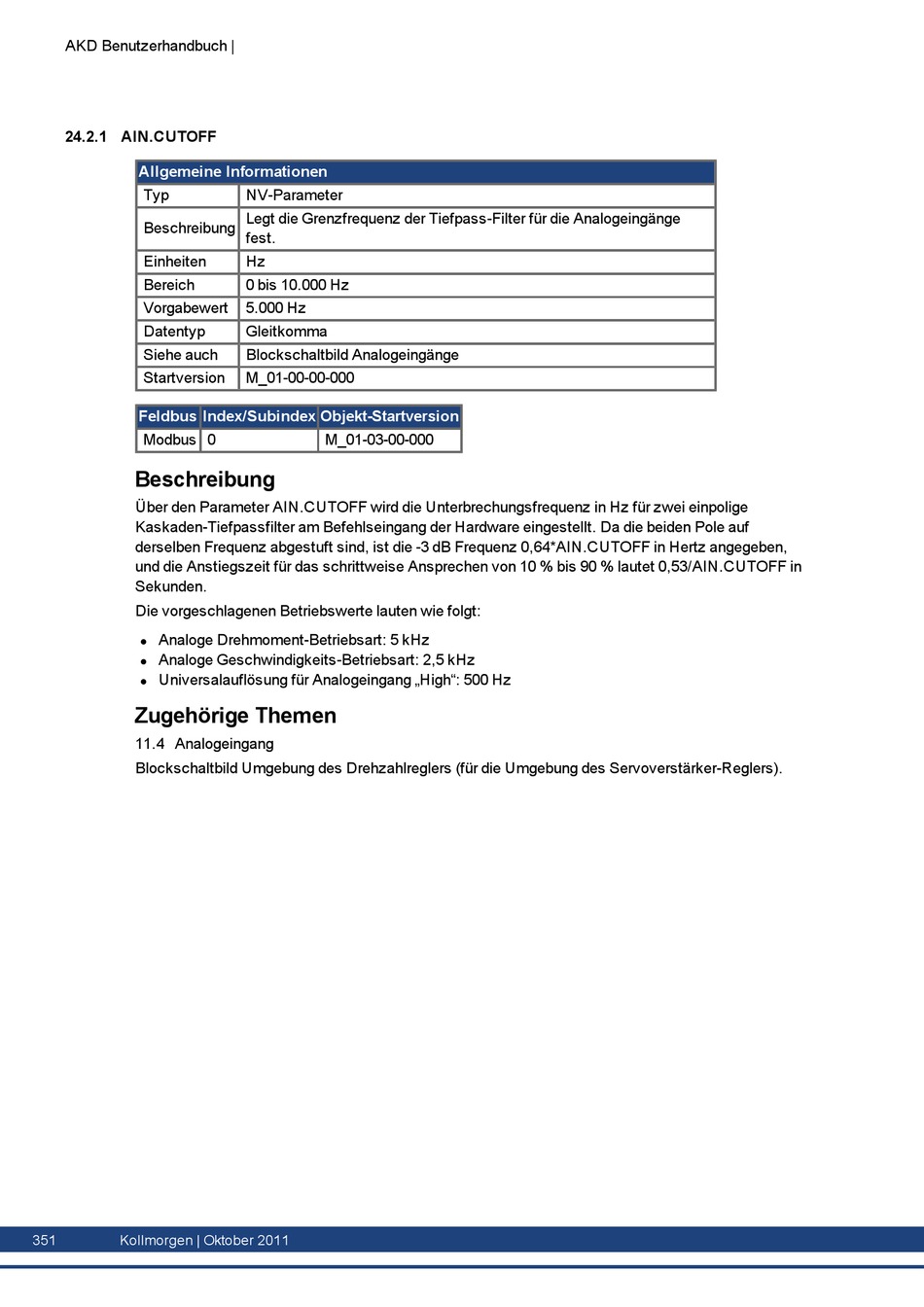

24.2.1 AIN.CUTOFF

Allgemeine Informationen
Typ

Beschreibung

Einheiten
Bereich
Vorgabewert
Datentyp
Siehe auch
Startversion
Feldbus Index/Subindex Objekt-Startversion
Modbus 0
Beschreibung
Über den Parameter AIN.CUTOFF wird die Unterbrechungsfrequenz in Hz für zwei einpolige
Kaskaden-Tiefpassfilter am Befehlseingang der Hardware eingestellt. Da die beiden Pole auf
derselben Frequenz abgestuft sind, ist die -3 dB Frequenz 0,64*AIN.CUTOFF in Hertz angegeben,
und die Anstiegszeit für das schrittweise Ansprechen von 10 % bis 90 % lautet 0,53/AIN.CUTOFF in
Sekunden.
Die vorgeschlagenen Betriebswerte lauten wie folgt:
Analoge Drehmoment-Betriebsart: 5 kHz
l
Analoge Geschwindigkeits-Betriebsart: 2,5 kHz
l
Universalauflösung für Analogeingang „High": 500 Hz
l
Zugehörige Themen

11.4 Analogeingang

Blockschaltbild Umgebung des Drehzahlreglers (für die Umgebung des Servoverstärker-Reglers).
351 Kollmorgen | Oktober 2011
NV-Parameter
Legt die Grenzfrequenz der Tiefpass-Filter für die Analogeingänge
fest.
Hz
0 bis 10.000 Hz
5.000 Hz
Gleitkomma
Blockschaltbild Analogeingänge
M_01-00-00-000
M_01-03-00-000
