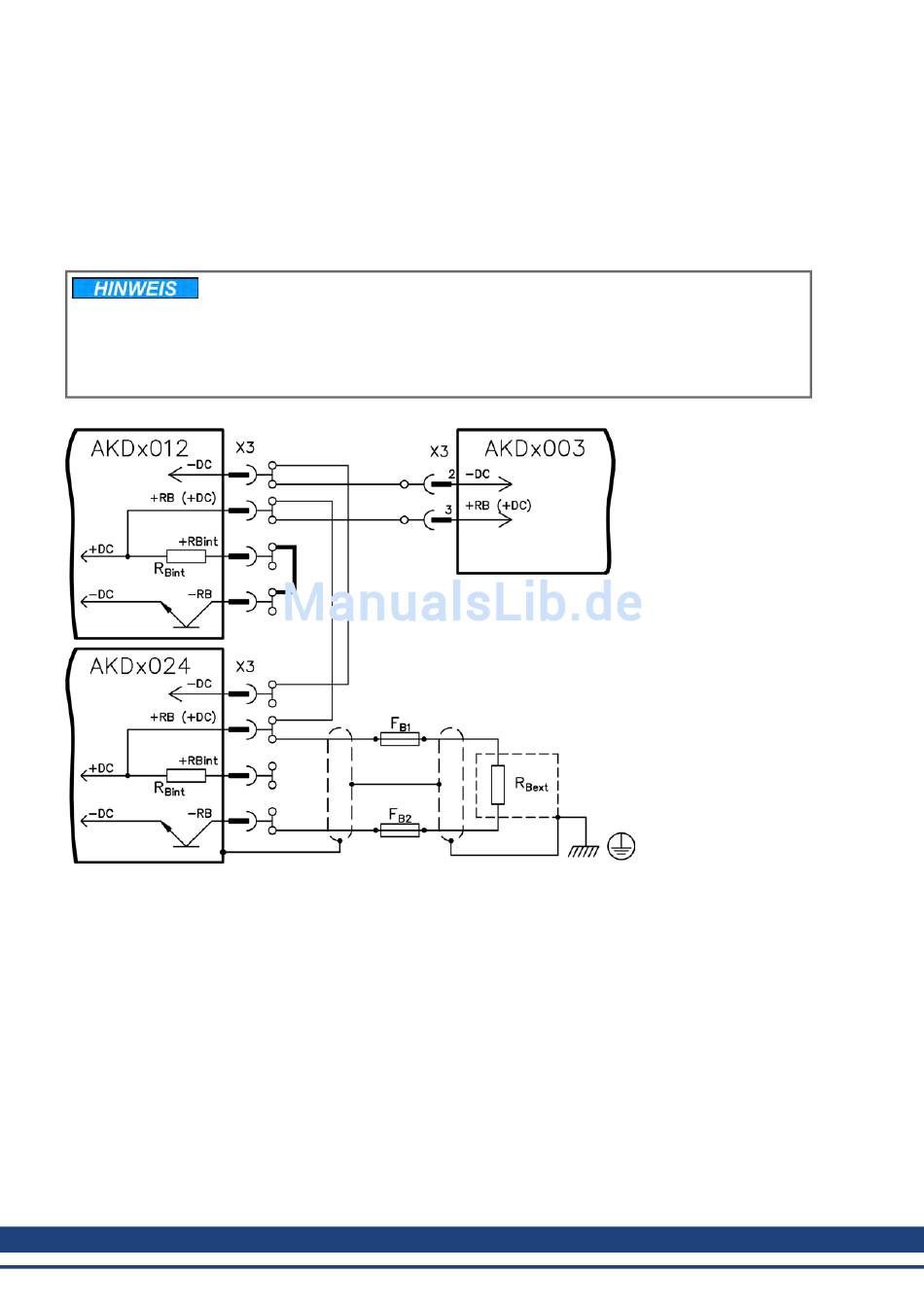

21.7 DC-Bus-Zwischenkreis (X3)

Der Zwischenkreis kann parallel angeschlossen werden, sodass die Bremsleistung zwischen allen Verstärkern
aufgeteilt wird, die an denselben DC-Bus-Zwischenkreis angeschlossen sind.
Jeder Verstärker muss einen eigenen Anschluss an die Netzspannung besitzen, auch wenn der Zwischenkreis
verwendet wird.
Der Verstärker kann zerstört werden, wenn die DC-Bus-Zwischenkreisspannungen
unterschiedlich sind. Nur Verstärker mit einer Netzversorgung vom selben
Stromnetz (identische Netzspannung) dürfen über den DC-Bus-Zwischenkreis
angeschlossen werden. Verwenden Sie ungeschirmte, einadrige Kabel (Querschnitt
siehe Seite 1) bis max. 200 mm Länge. Bei größerer Länge geschirmte Kabel
verwenden.
