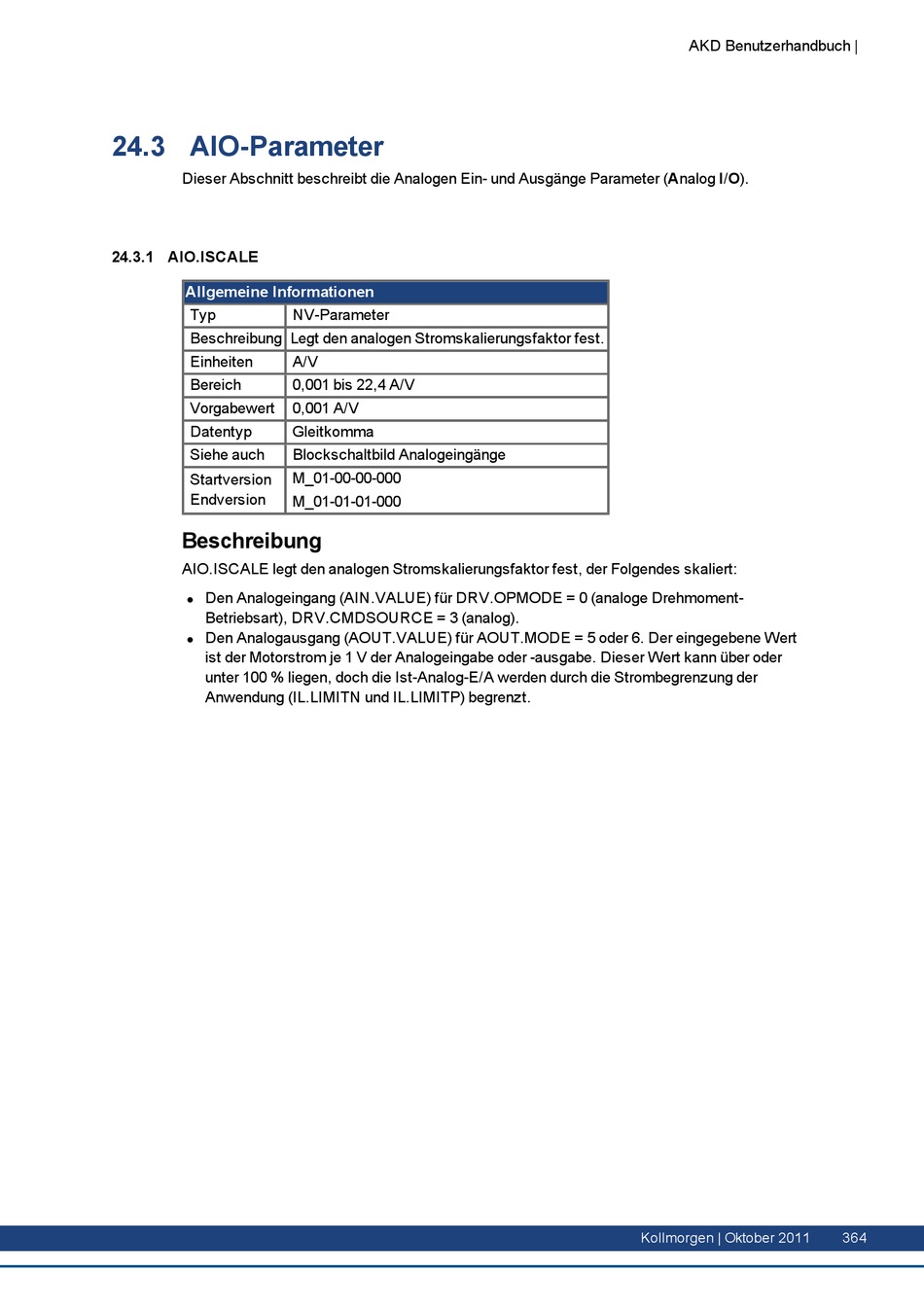

24.3 AIO-Parameter

Dieser Abschnitt beschreibt die Analogen Ein- und Ausgänge Parameter (Analog I/O).

24.3.1 AIO.ISCALE

Allgemeine Informationen
Typ
Beschreibung Legt den analogen Stromskalierungsfaktor fest.
Einheiten
Bereich
Vorgabewert
Datentyp
Siehe auch
Startversion
Endversion
Beschreibung
AIO.ISCALE legt den analogen Stromskalierungsfaktor fest, der Folgendes skaliert:
Den Analogeingang (AIN.VALUE) für DRV.OPMODE = 0 (analoge Drehmoment-
l
Betriebsart), DRV.CMDSOURCE = 3 (analog).
Den Analogausgang (AOUT.VALUE) für AOUT.MODE = 5 oder 6. Der eingegebene Wert
l
ist der Motorstrom je 1 V der Analogeingabe oder -ausgabe. Dieser Wert kann über oder
unter 100 % liegen, doch die Ist-Analog-E/A werden durch die Strombegrenzung der
Anwendung (IL.LIMITN und IL.LIMITP) begrenzt.
NV-Parameter
A/V
0,001 bis 22,4 A/V
0,001 A/V
Gleitkomma
Blockschaltbild Analogeingänge
M_01-00-00-000
M_01-01-01-000
