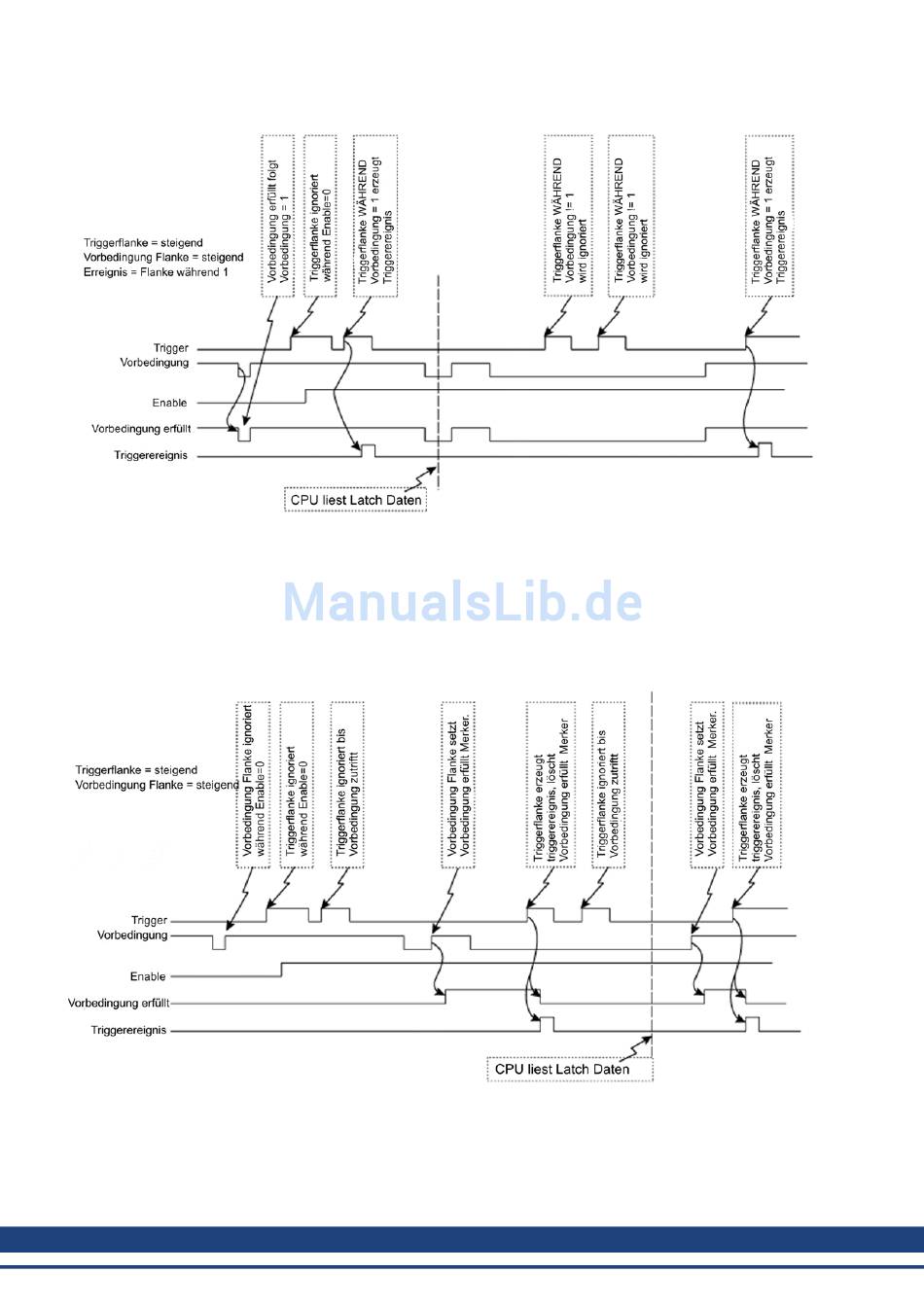

Abbildung 2: Trigger-Flanke WÄHREND Vorbedingungsflanke
Ereignis 1 (Trigger-Flanke nach Vorbedingung)
Bei diesem Ereignis erfordert jedes Trigger-Ereignis Aktivieren=1, eine neue Vorbedingungsflanke,
gefolgt von einer neuen Trigger-Flanke. Die Anforderungen an die Reihenfolge sind in der Abbildung
unten dargestellt.
Abbildung 3: Trigger-Flanke nach Vorbedingungsflanke
Hinweis: Treten die Vorbedingungs- und Trigger-Flanken zur selben Zeit auf, liegt kein gültiges
Trigger-Ereignis vor. Im Anschluss an die Vorbedingungsflanke muss eine nachfolgende Trigger-
