AKD Benutzerhandbuch | 15 System Tuning

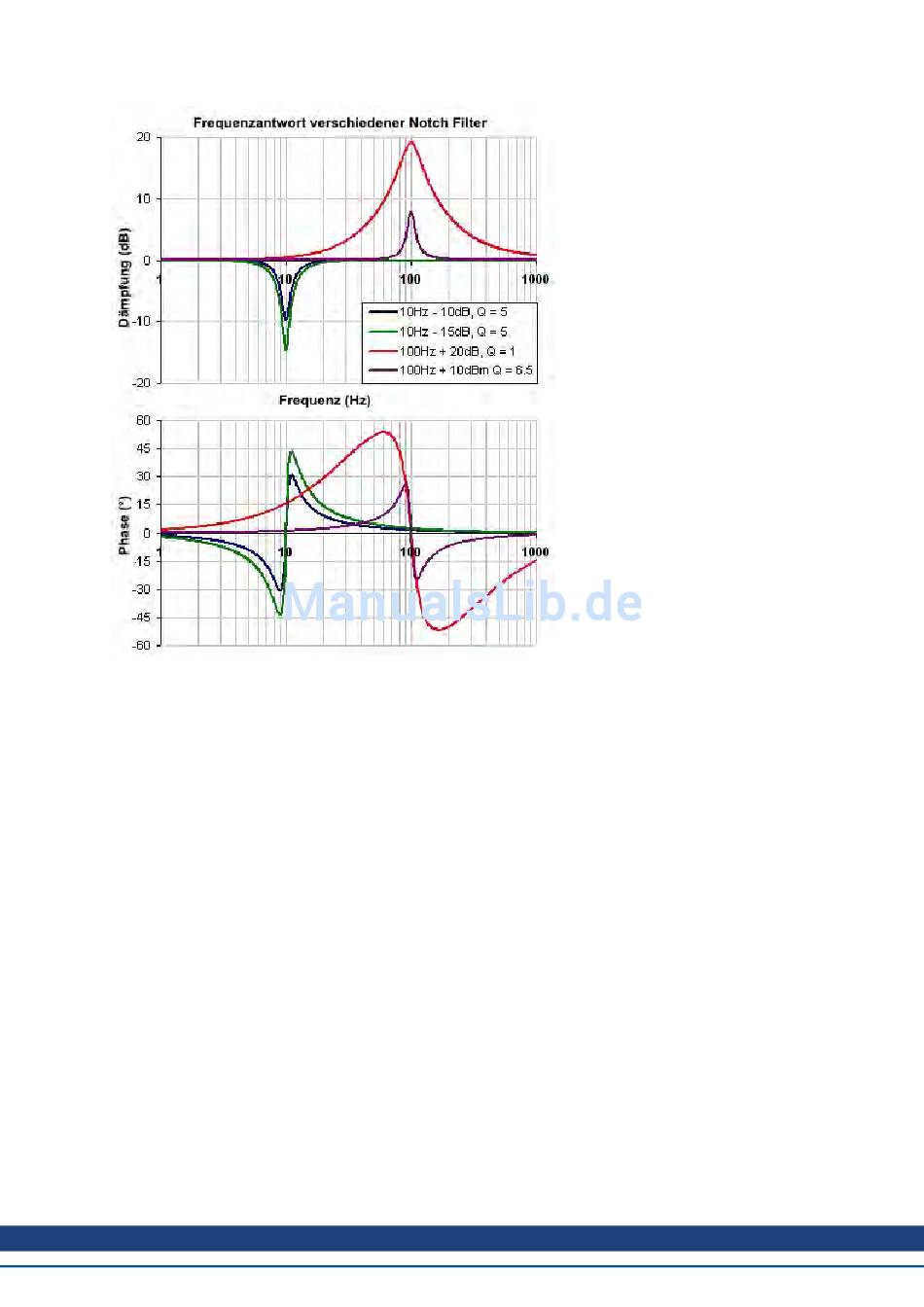

Zur Festlegung eines Notch-Filters müssen Sie die Frequenz (Hz), Tiefe (dB) und Breite (Q) des Notch
bestimmen. Klicken Sie hierzu auf den Geschwindigkeitsregelkreis, wie im nachstehenden Beispiel gezeigt:
Klicken Sie auf „Geschwindigkeitsregelkreis" (1), wählen Sie dann die Registerkarte „AR1" (2). Im Dropdown-
Feld „Filtertyp" wählen Sie „Vor-/Nacheilung" (3) und geben schließlich die gewünschte Frequenz, Tiefe und den
Q-Wert des Notch-Filters (4) ein.
