7.1

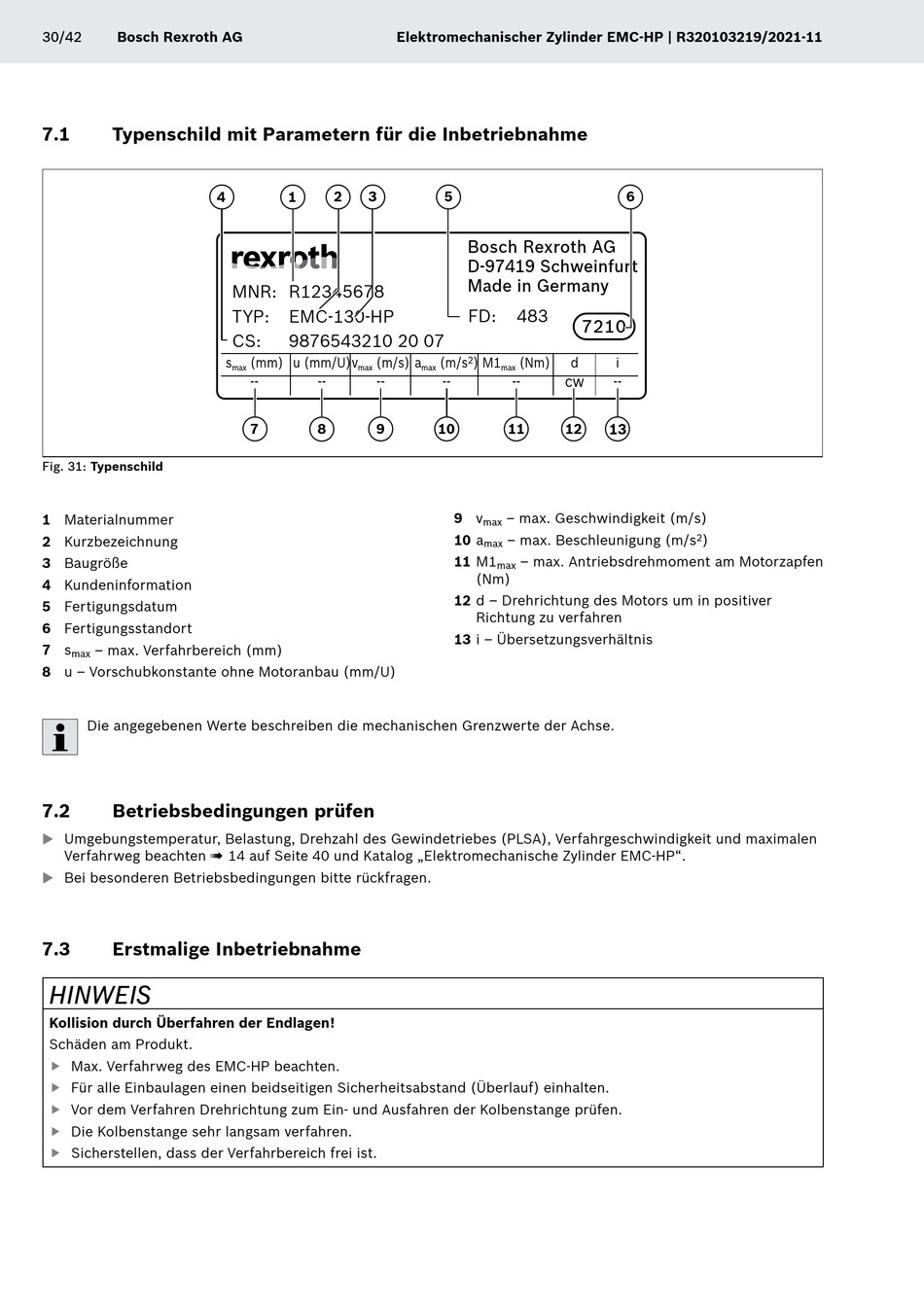

Typenschild mit Parametern für die Inbetriebnahme
Fig. 31: Typenschild
1 Materialnummer
2 Kurzbezeichnung
3 Baugröße
4 Kundeninformation
5 Fertigungsdatum
6 Fertigungsstandort
7 s
– max. Verfahrbereich (mm)
max
8 u – Vorschubkonstante ohne Motoranbau (mm/U)
Die angegebenen Werte beschreiben die mechanischen Grenzwerte der Achse.
7.2
Betriebsbedingungen prüfen
Umgebungstemperatur, Belastung, Drehzahl des Gewindetriebes (PLSA), Verfahrgeschwindigkeit und maximalen
X
Verfahrweg beachten ! 14 auf Seite 40 und Katalog „Elektromechanische Zylinder EMC-HP".
Bei besonderen Betriebsbedingungen bitte rückfragen.
X
7.3
Erstmalige Inbetriebnahme
HINWEIS
Kollision durch Überfahren der Endlagen!
Schäden am Produkt.
Max. Verfahrweg des EMC-HP beachten.
f
Für alle Einbaulagen einen beidseitigen Sicherheitsabstand (Überlauf) einhalten.
f
Vor dem Verfahren Drehrichtung zum Ein- und Ausfahren der Kolbenstange prüfen.
f
Die Kolbenstange sehr langsam verfahren.
f
Sicherstellen, dass der Verfahrbereich frei ist.
f
4
1
2
3
MNR: R12345678
TYP:
EMC-130-HP
CS:
9876543210 20 07
s
(mm) u (mm/U) v
(m/s) a
max
max
--
--
--
7
8
9
Elektromechanischer Zylinder EMC-HP | R320103219/2021-11
5
Bosch Rexroth AG
D-97419 Schweinfurt
Made in Germany
FD:
483
(m/s
) M1
(Nm)
d
2
max
max
--
--
cw
10
11
12
9 v
– max. Geschwindigkeit (m/s)
max
10 a
– max. Beschleunigung (m/s
max
11 M1
– max. Antriebsdrehmoment am Motorzapfen
max
(Nm)
12 d – Drehrichtung des Motors um in positiver
Richtung zu verfahren
13 i – Übersetzungsverhältnis
6
7210
i
--
13
2
)
