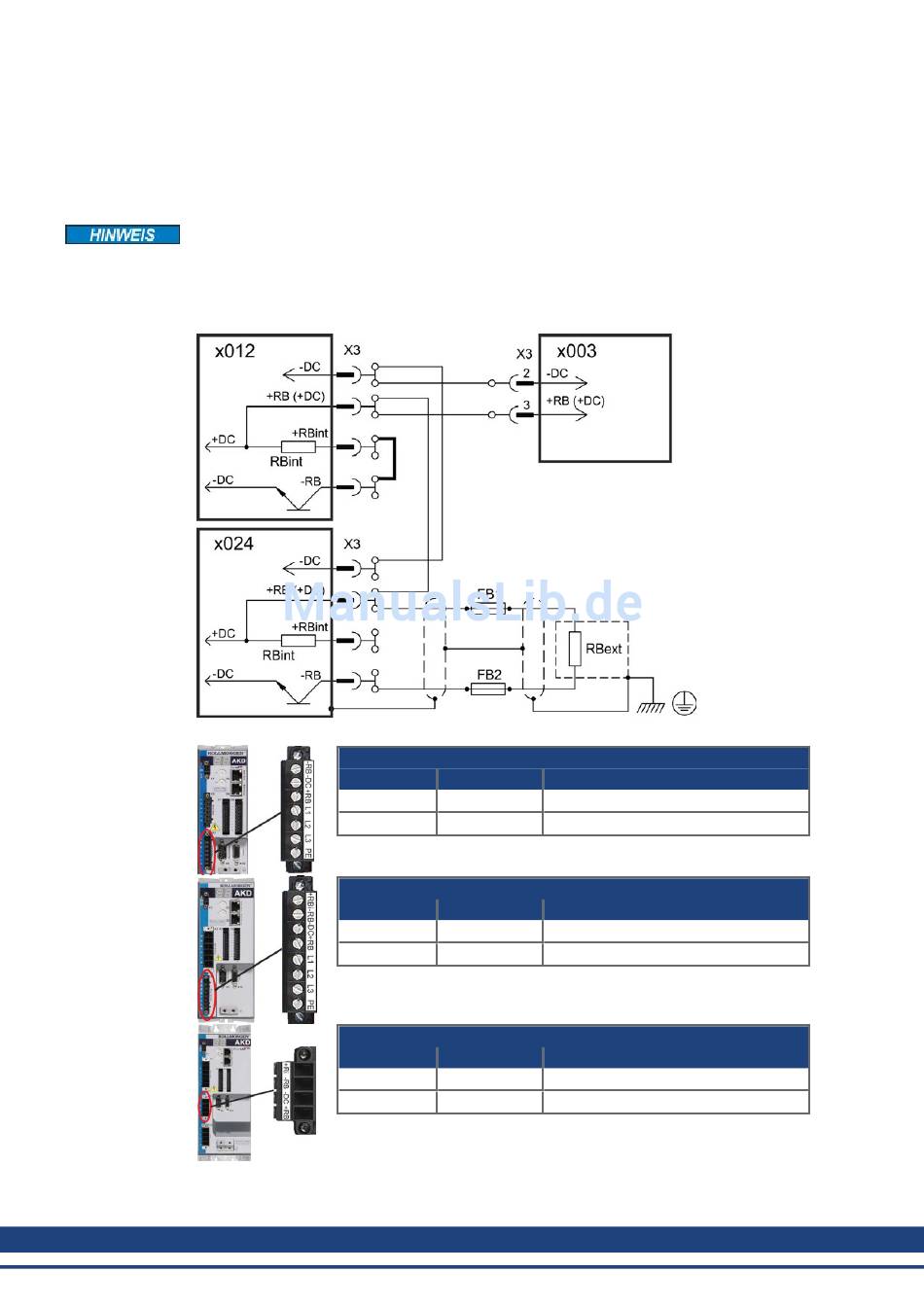

8.9 DC-Bus-Zwischenkreis (X3)

Der Zwischenkreis kann parallel angeschlossen werden, sodass die Bremsleistung
zwischen allen Verstärkern aufgeteilt wird, die an denselben DC-Bus-Zwischenkreis
angeschlossen sind. Jeder Verstärker muss einen eigenen Anschluss an die Netzspannung
besitzen, auch wenn der Zwischenkreis verwendet wird.
Der Verstärker kann zerstört werden, wenn die DC-Bus-Zwischenkreisspannungen
unterschiedlich sind. Nur Verstärker mit einer Netzversorgung vom selben Stromnetz
(identische Netzspannung und Phasen) dürfen über den DC-Bus-Zwischenkreis
angeschlossen werden. Verwenden Sie ungeschirmte, einadrige Kabel (Querschnitt ➜ S.39)
bis max. 200 mm Länge. Bei größerer Länge geschirmte Kabel verwenden.
94 Kollmorgen™ | Mai 2013
AKD-x00306 bis AKD-x00606 (X3)
Pin Signal
2 -DC
3 +DC (+RB)
AKD-x01206 (X3)
Pin Signal
3 -DC
4 +DC (+RB)
AKD-x02406 & AKD-xzzz07 (X3)
Pin Signal
3 -DC
4 +DC (+RB)
Beschreibung
DC-Bus-Zwischenkreis minus
DC-Bus-Zwischenkreis plus
Beschreibung
DC-Bus-Zwischenkreis minus
DC-Bus-Zwischenkreis plus
Beschreibung
DC-Bus-Zwischenkreis minus
DC-Bus-Zwischenkreis plus
