Rexroth IndraMotion MTX 11VRS Programmierhandbuch
Syntax:
Besonderheiten und Restriktionen:
6.49

Invers-Zeit-Programmierung "InvTime, ITIM"

Beschreibung:
Syntax:
Besonderheiten und Restriktionen:
● wirkt satzweise bzw. ist eine lokale Funktion
● hat keinen Einfluss auf die Interpolationsart bzw. keinen Einfluss auf die
aktive Modalgruppe G0, G1, G2 ...
IME ( MpiAxis <i> )
bzw.
InitMeas ( MpiAxis <i> )
„MpiAxis"
<i>
Abb.6-70: Syntax IME (InitMeas)
● Inbetriebnahme:
Bevor die IME-Funktion programmiert werden kann, muss "Fliegendes
Messen" in Betrieb genommen werden. Alle notwendigen Schritte sind im
Handbuch "Rexroth IndraMotion MTX Funktionsbeschreibung", Kapitel
"Messfunktionen" dargelegt.
● IME (InitMeas) muss vor dem ersten Aufruf der Funktion FME (FlyMeas)
aufgerufen werden.
ITIM wirkt ausschließlich im G93-Betrieb. Per ITIM wird die Einheit des pro‐
grammierten F-Wortes festgelegt (siehe
G93" auf Seite 174).
ITIM <Wert>
mit
<Wert>
0
1
60
Abb.6-71: Syntax Invers-Zeit-Programmierung

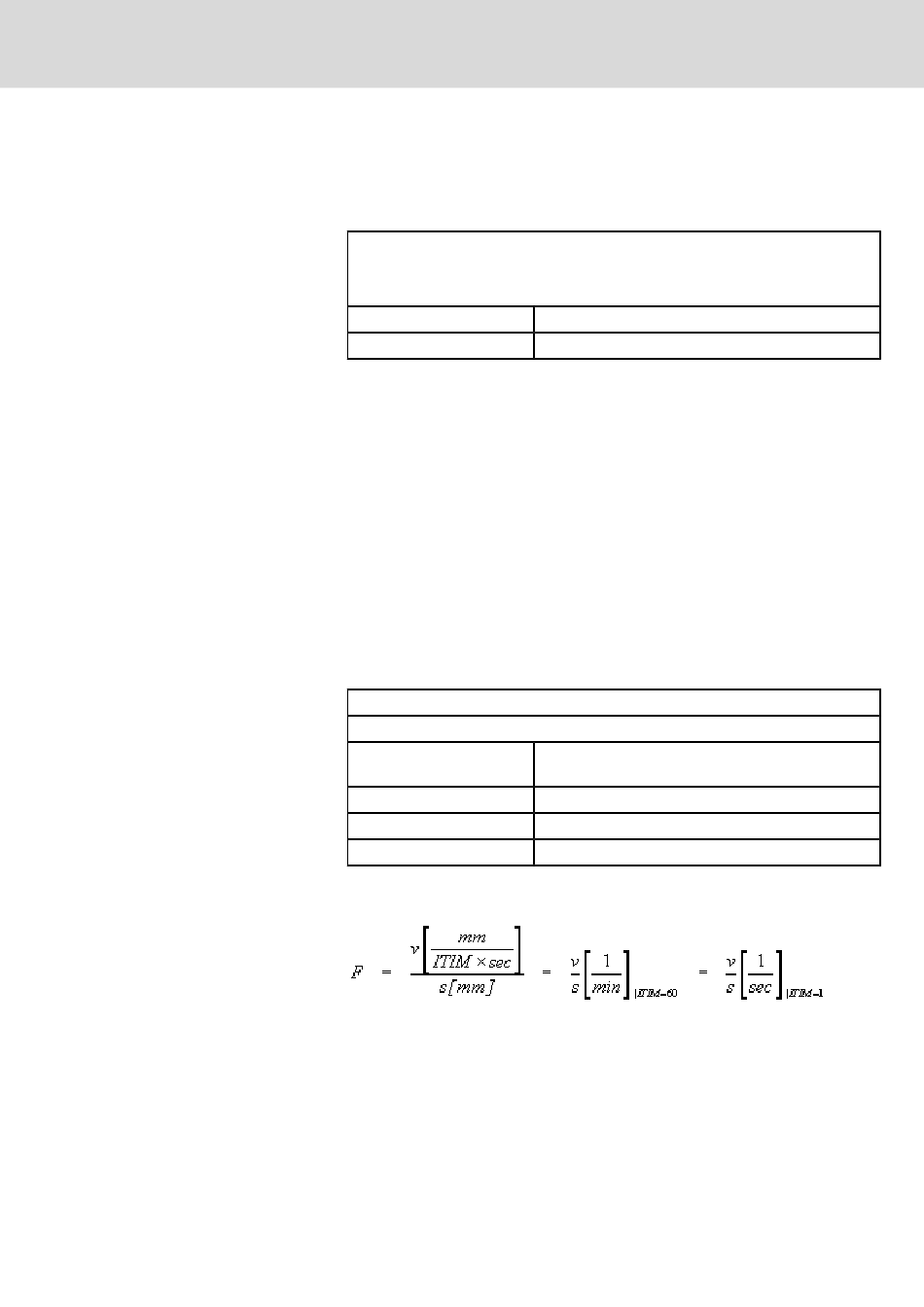

Für ITIM >0 ergibt sich die Einheit aus
ITIM kann im Initstring gesetzt werden.
Der Default-Wert ist "0" (Zeitprogrammierung in Sekunden).
Wird die Zeitbasis per ITIM umgeschaltet, muss erneut ein F-Wert program‐
miert werden.
Bosch Rexroth AG
NC-Funktionen mit Hochsprachensyntax
Muss immer vor dem Index <i> programmiert werden.
Systemachsindex der Messachse
Kap. 5.2.32 "Zeitprogrammierung
ganzzahlig; in Abhängigkeit von <Wert> ändert sich die
Einheit des F-Wortes im G93-Betrieb
F-Wert in [sec]
F-Wert in [1/sec]
F-Wert in [1/min]
287/665
