Rexroth IndraMotion MTX 11VRS Programmierhandbuch
Beispiele:
NC-Funktionen mit Syntax gemäß DIN 66025 (incl. Erweiterungen)
<var. Steigung>
<Startwinkel>
Abb.5-55: Syntax G33
Längsgewinde
G91 G18 G8 M3 S1000
G0 X-10
G33 Z-50 K2
G0 X10

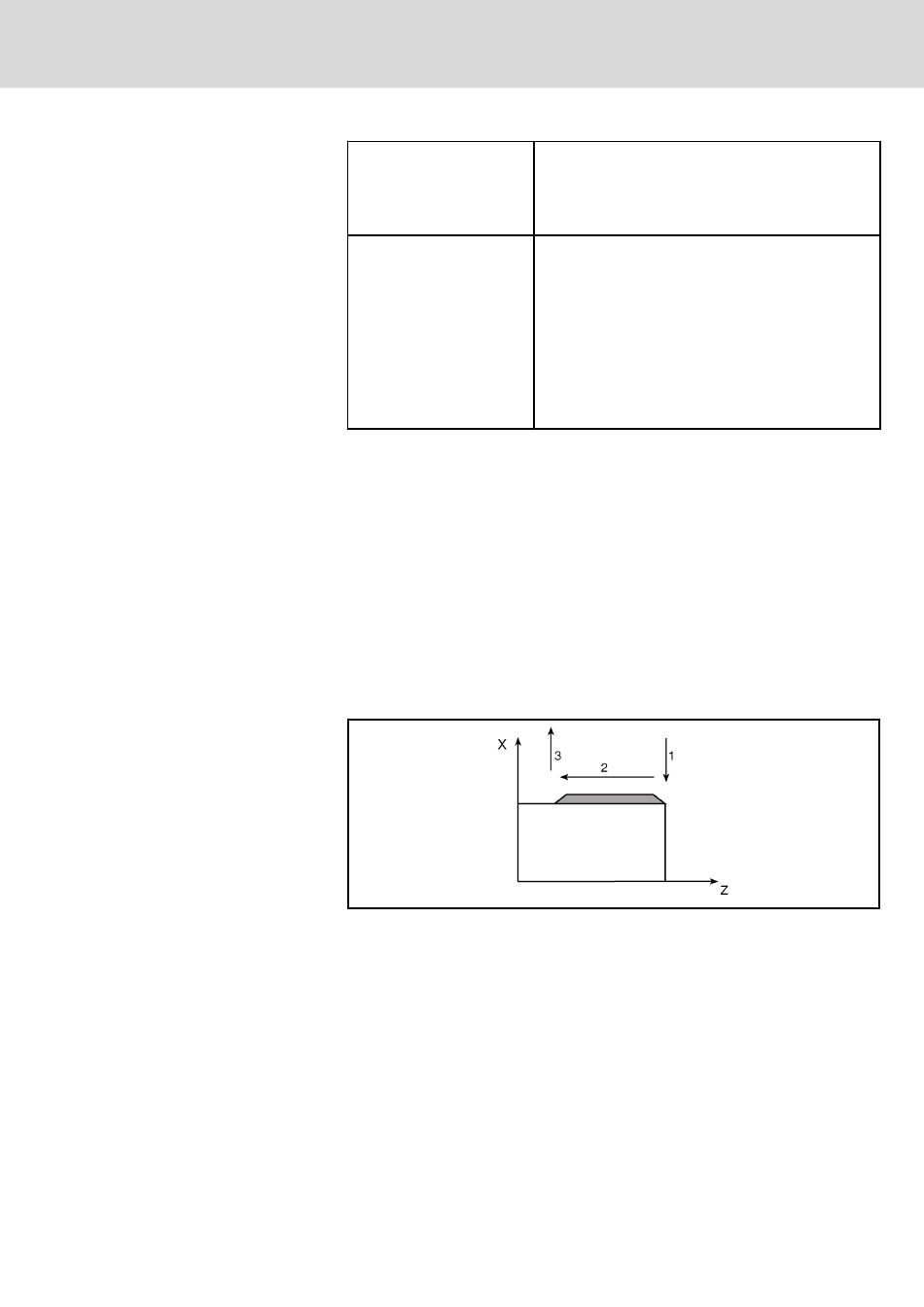

Abb.5-56: Längsgewinde
Plangewinde
G91 G18 G8 M3 S1000
G0 Z-10
Bosch Rexroth AG
optionaler Parameter mit der Adresse DF
Definiert Zuwachs/Abnahme der Steigung pro Spindel‐
umdrehung in mm.
Programmierung: "DF<Wert>" mit <Wert> in mm.
optionaler Parameter
Ist <Startwinkel> nicht programmiert, wird 0 Grad an‐
genommen.
Der Startwinkel(-versatz) wird für mehrgängige Gewin‐
de benötigt. Als Adresse dient derjenige Interpolations‐
parameter, der nicht der aktiven Ebene zugeordnet ist.
Beispiel:
Für G18 sind die Adressen I und K der Ebene zugeord‐
net. Die Adresse des Startwinkels ist somit J.
Relativmaß-Programmierung aktivieren
Z/X‑Ebene aktivieren
Zustellbewegung des Schneidwerkzeuges (1)
Gewindeschneiden (2)
Endpunkt: inkremental um -50 mm in Z‑Richtung
feste Gewindesteigung: 2 mm/Umdr.
Interpolationsparameter: hier K
Schneidwerkzeug freifahren (3)
Relativmaß-Programmierung aktivieren
Z/X‑Ebene aktivieren
Zustellbewegung des Schneidwerkzeuges (1)
