Beispiel:
Besonderheiten und Restriktionen:
● G90 ist aktiv (Absolutmaßprogrammierung)
● aktive Ebene: X/Y
● aktuelle Position: X=0, Y=0, C=0
:
N10 C10 Punch(1)
N20 C60
N30 X0
N40 LEN=12
N50 X110
N60 Y30 NUM=3
N70 Y90
N80 X50 Y50 Punch()
:

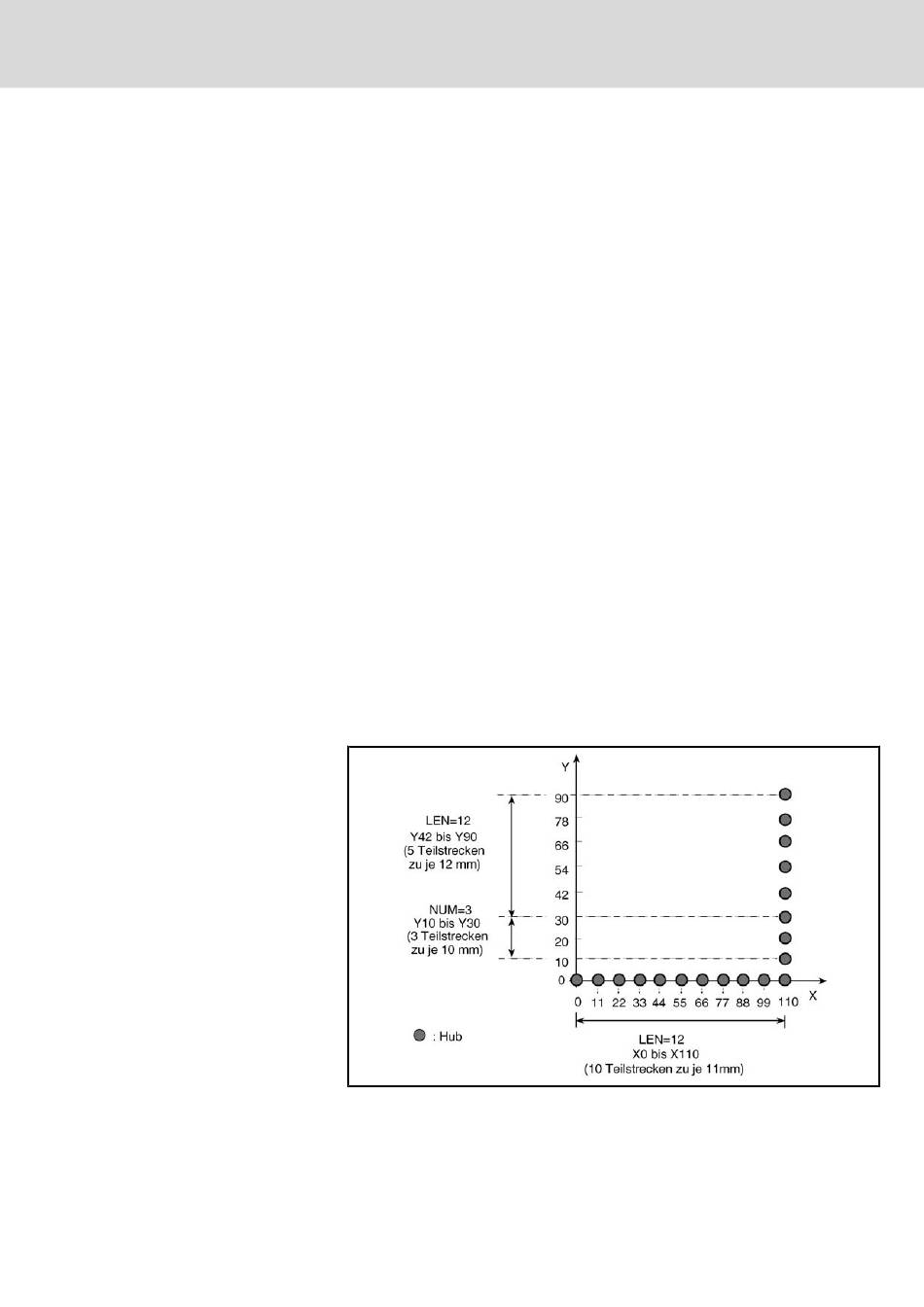

Abb.6-132: Beispiel Punch (PUN)
● Stanzen muss per MP 8001 00010 freigeschaltet sein.
Bosch Rexroth AG
NC-Funktionen mit Hochsprachensyntax
Stanzen einschalten
C-Achse dreht auf 10 Grad
Kein Hub, da X- und Y-Achse nicht programmiert sind.
C-Achse dreht auf 60 Grad
Kein Hub, da X- und Y-Achse nicht programmiert sind.
Keine Verfahrbewegung, da X-Achse schon auf Posi‐
tion 0 steht.
Hub, da X-Achse in der aktiven Ebene liegt.
Nachfolgende Verfahrsätze in gleicheTeilstrecken zu
maximal 12 mm unterteilen.
Verfahrsatz wird in 10 gleiche Teilstrecken zu 11 mm
unterteilt.
Hub an den Positionen X11, X22, X33 ...X99, X110
Überblendet das modal wirkende LEN(N40) für den ak‐
tuellen Satz.
Verfahrsätze in 3 gleiche Teilstrecken unterteilen.
Hub bei Y10, Y20, Y30
LEN aus N40 wirkt wieder
Hub bei Y42, Y54, Y66, Y78, Y90.
Stanzen AUS
Verfahrbewegung auf X=50, Y=50
