NC-Funktionen mit Hochsprachensyntax
Beispiel:
Besonderheiten und Restriktionen:
<i>
<Fahr-Befehl>
Abb.6-58: Syntax FME (FlyMeas)
:
N100 IME(MpiAxis 1);
:
N110 G0 X0 Y0;
N120 FME(MpiAxis 1) G1 X20 Y20;
:
------ bzw. ------
:
N100 IME(MpiAxis 1)
:
N110 G1 X0 Y0
N120 FME(MpiAxis 1) X20 Y20;
:

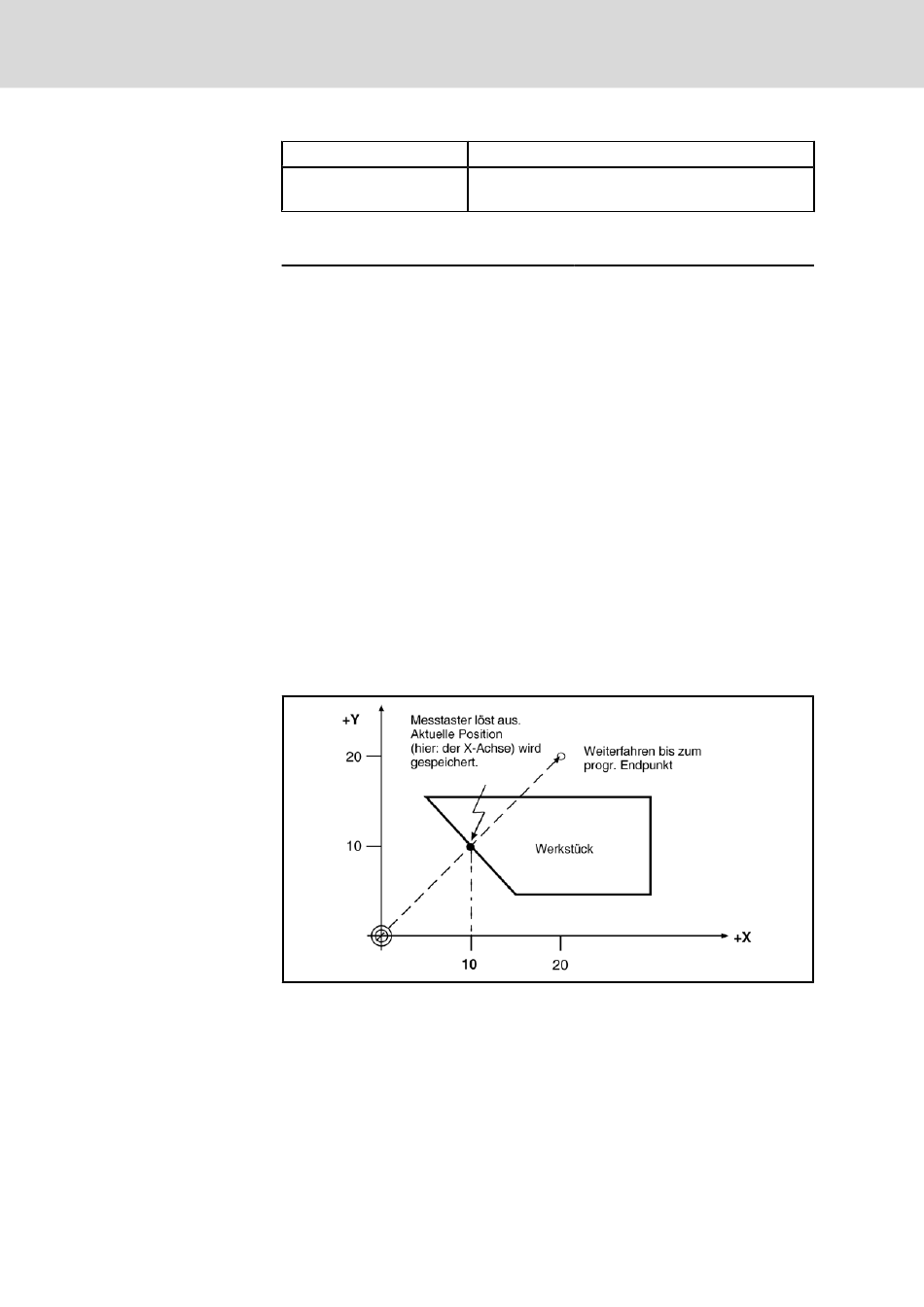

Abb.6-59: Beispiel FME (FlyMeas)
● Inbetriebnahme:
Bevor eine FME-Funktion programmiert oder mit IME initialisiert werden
kann, muss "Fliegendes Messen" (FME) in Betrieb genommen werden.
Alle notwendigen Schritte sind in der Funktions-Beschreibung dargelegt.
● Vor dem ersten Programmieren einer Messachse mit FME, muss diese
zuvor mit IME initialisiert werden.
DOK-MTX***-NC**PRO*V11-RE01-DE-P
Rexroth IndraMotion MTX 11VRS Programmierhandbuch
Systemachsindex der Messachse
Enthält die (Achs-) Koordinaten, auf die gefahren wer‐
den soll.
Initialisierung des Messachse
Fahren auf X0, Y0
FME beim Fahren auf X20, Y20
G1 ist modal wirksam
