NC-Funktionen mit Syntax gemäß DIN 66025 (incl. Erweiterungen)

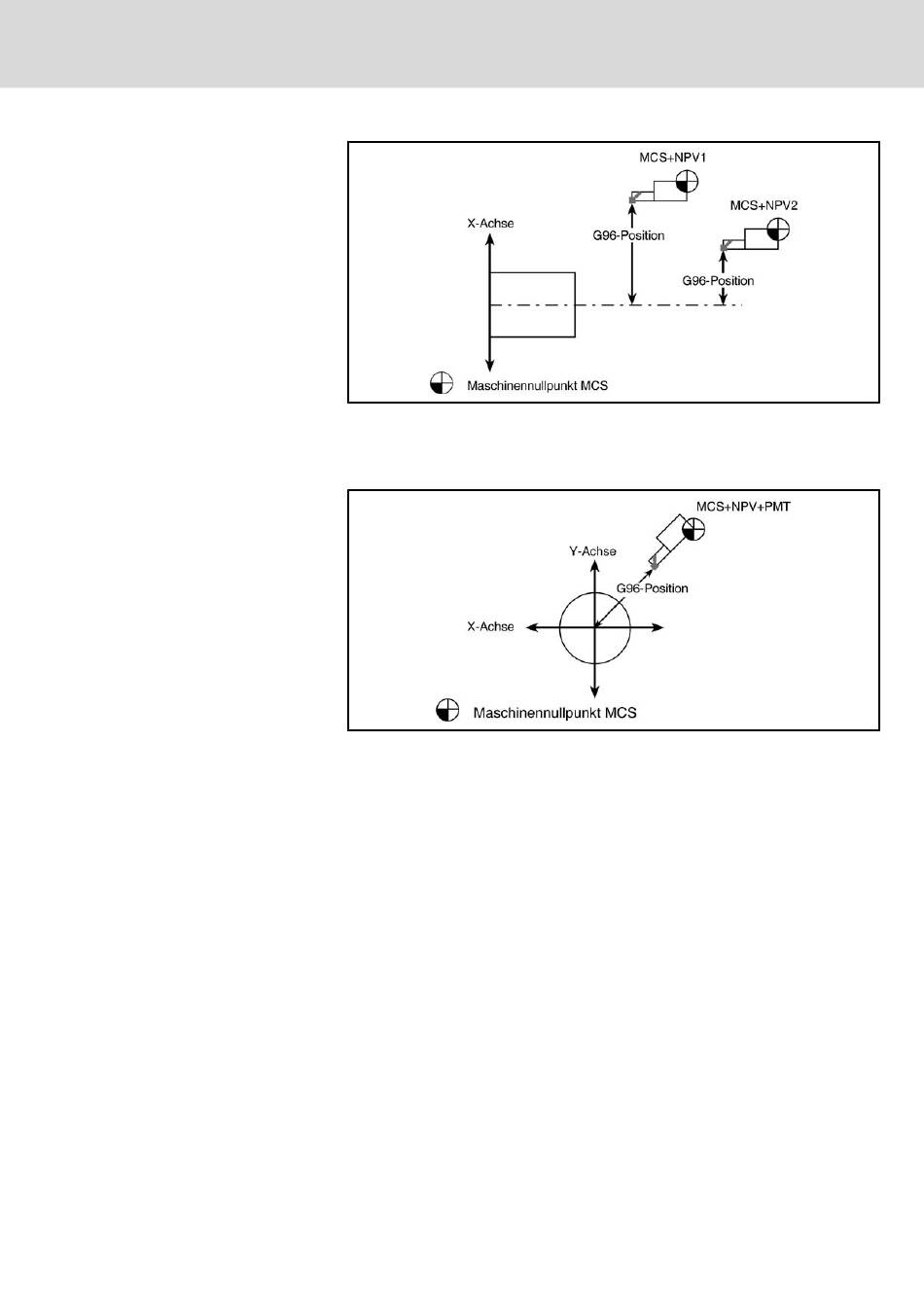

Abb.5-98: Bezugssystem LCS
Für Werkzeuge, die nicht achsparallel zur Spindel angeordnet sind, können
zusätzlich Verschiebungen und Drehungen (Placements) des Werkstücknull‐
punktes berücksichtigt werden (Bezugssystem PCS):
Abb.5-99: Bezugspunkt PCS
Die Schnittgeschwindigkeit am Werkstück wird somit nicht mehr vom Abstand
zwischen Schneidwerkzeug und Werkstück-Rotationsachse beeinflusst.
Ist dieses Verhalten nicht erforderlich oder erwünscht, verwenden Sie G97. Die
Drehzahl der Werkstück-Rotationsachse wird dann ausschließlich vom pro‐
grammierten S‑Wort bestimmt.
Es gilt:
● Die Bezugsachse für den Abstand zwischen Schneidenspitze und Werk‐
stück-Rotationsachse wird per Maschinenparameter 7010 00110 (De‐
faultwert) definiert.
● Die Bezugsachse kann zur Laufzeit umprogrammiert werden.
● Das Bezugskoordinatensystem (Wirkstelle) für die Bezugsachse wird
durch den Maschinenparameter 7010 00120 voreingestellt.
Zur Auswahl stehen:
– PCS:
Position im Programmkoordinatensystem
– LCS:
Position im lokalen Maschinenkoordinatensystem (verschoben um
NPV)
