Führungskommunikation mit Profibus
S-0-0371, Konfigurationsliste
AT-Datencontainer
S-0-0368, Adressierung
Datencontainer A
Im Parameter S-0-0371, Konfigurationsliste AT-Datencontainer A
werden die IDN eingetragen, die in Abhängigkeit des Indexes in
S-0-0368, Adressierung Datencontainer A, (High-Byte), im S-0-0364,
AT-Datencontainer A übertragen werden. Das Beschreiben von S-0-
0371 ist nur in Kommunikationsphase 2 möglich.
Hinweis: Es sind maximal 32 IDN in S-0-0371 konfigurierbar.

Adressierung der Datencontainer

Der Parameter S-0-0368, Adressierung Datencontainer A beinhaltet
die Indizes für die Auswahl der in den Datencontainern übertragenen
Parametern
Nachfolgende Graphik zeigt die Konfigurationslisten mit der jeweils
maximalen Anzahl (32) von Elementen.
S-0-0368, Adressierung Datencontainer A
Adressierung AT
S-0-0040
S-0-0053
S-0-0051
64 (Maxlänge)
64 (Istlänge)
S-0-0371, Konfigurationsliste
Datencontainer AT

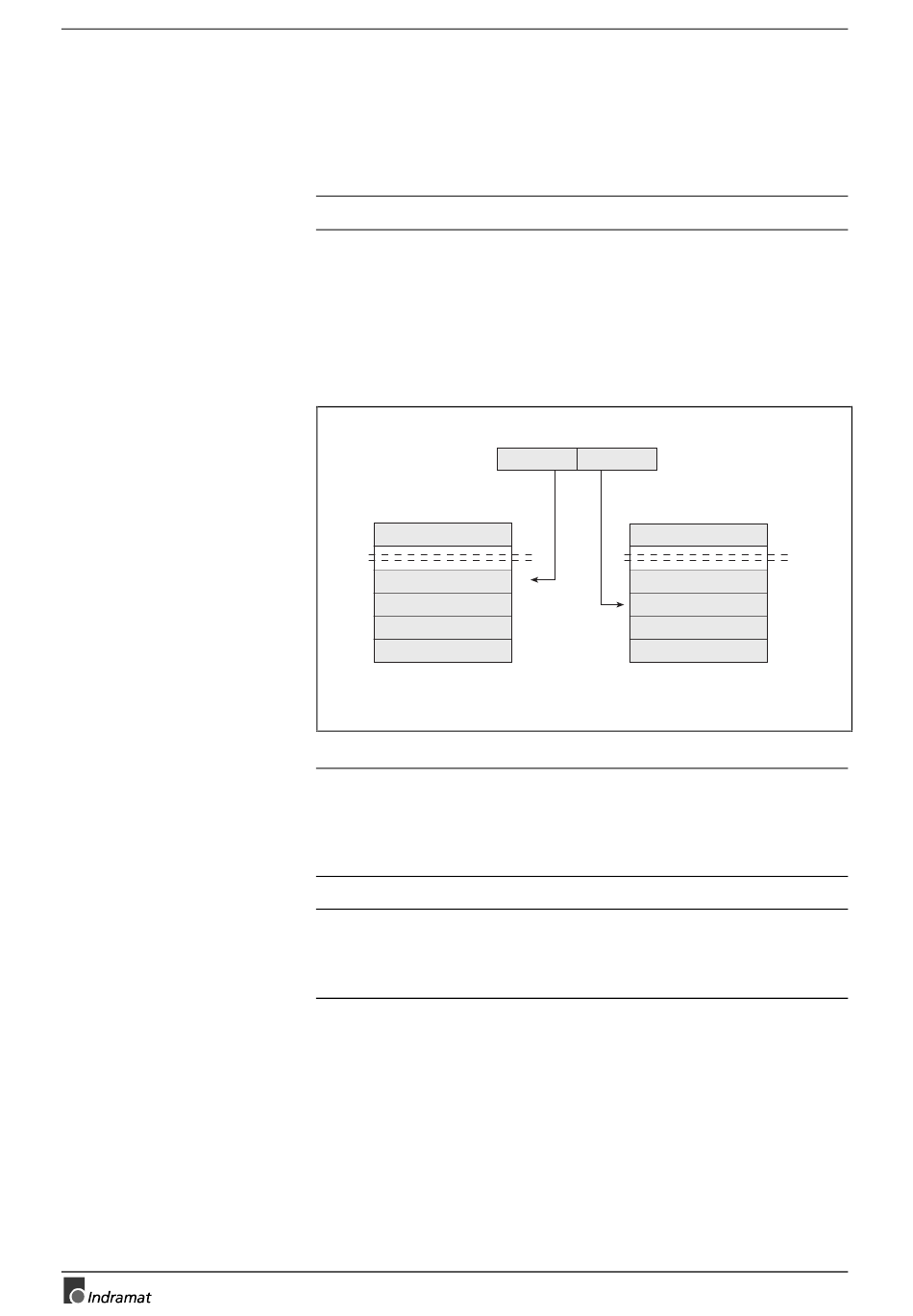

Abb. 4-25: Funktionsprinzip Adressierung Datencontainer A
Hinweis: Es werden nur die Bits 0..5 (für MDT) und Bits 8..13 (für AT)
für die Adressierung mit dem Parameter S-0-0368 verwendet.
Die anderen Bits werden abgeschnitten.
Daher können keine Werte größer 31 für die Adressierung
eingestellt werden.
Hinweis: Der Parameter S-0-0368, Adressierung Datencontainer A
kann , je nach Erfordernis, im MDT konfiguriert oder über
Bedarfsdatenkanal
beschrieben werden.
ECODRIVE03 FGP-01VRS
1 0
Adressierung MDT
31 S-0-0036
1 S-0-0048
S-0-0047
0
64 (Maxlänge)
64 (Istlänge)
S-0-0370, Konfigurationsliste
Datencontainer MDT
bzw. eine andere
DOK-ECODR3-FGP-01VRS**-FKB1-DE-P
31
1
0
Tb0205f1.fh7
Schnittstelle
