Optionale Antriebsfunktionen
Der Parameter P-0-0134
Nockenschaltwerk-
Vorhaltezeiten sollte auch bei
Nicht-Verwendung von
Vorhalten immer komplett,
d.h. alle 8 Elemente,
parametriert sein.
8.10 Geber-Emulation
Inkrementalgeber-Emulation
Absolutgeber-Emulation
Zur Einstellung der
Vorhaltezeiten dienen
Nockenschaltwerk-Einschaltschwelle, P-0-0133, Nockenschaltwerk-
Ausschaltschwelle und P-0-0134, Nockenschaltwerk-Vorhaltezeiten.
Jeder dieser Parameter enthält 8 Elemente. Dabei ist Element 1 für das
Nockenschaltbit 1, Element 2 für Bit 2 usw. vorgesehen.
Werden für ein oder mehrere Schaltbits keine Vorhalte verwendet, so
sollte P-0-0134, Nockenschaltwerk-Vorhaltezeiten jedoch für diese
Elemente mit "0" parametriert sein.
Die Zustände der Nockenschaltbits wird im Parameter P-0-0135,
Nockenschaltwerk-Statuswort
Parameters zeigt nachstehendes Bild
P-0-0135, Nockenschaltwerk-Statuswort
Bit 7 : Status Nockenschaltbit 8

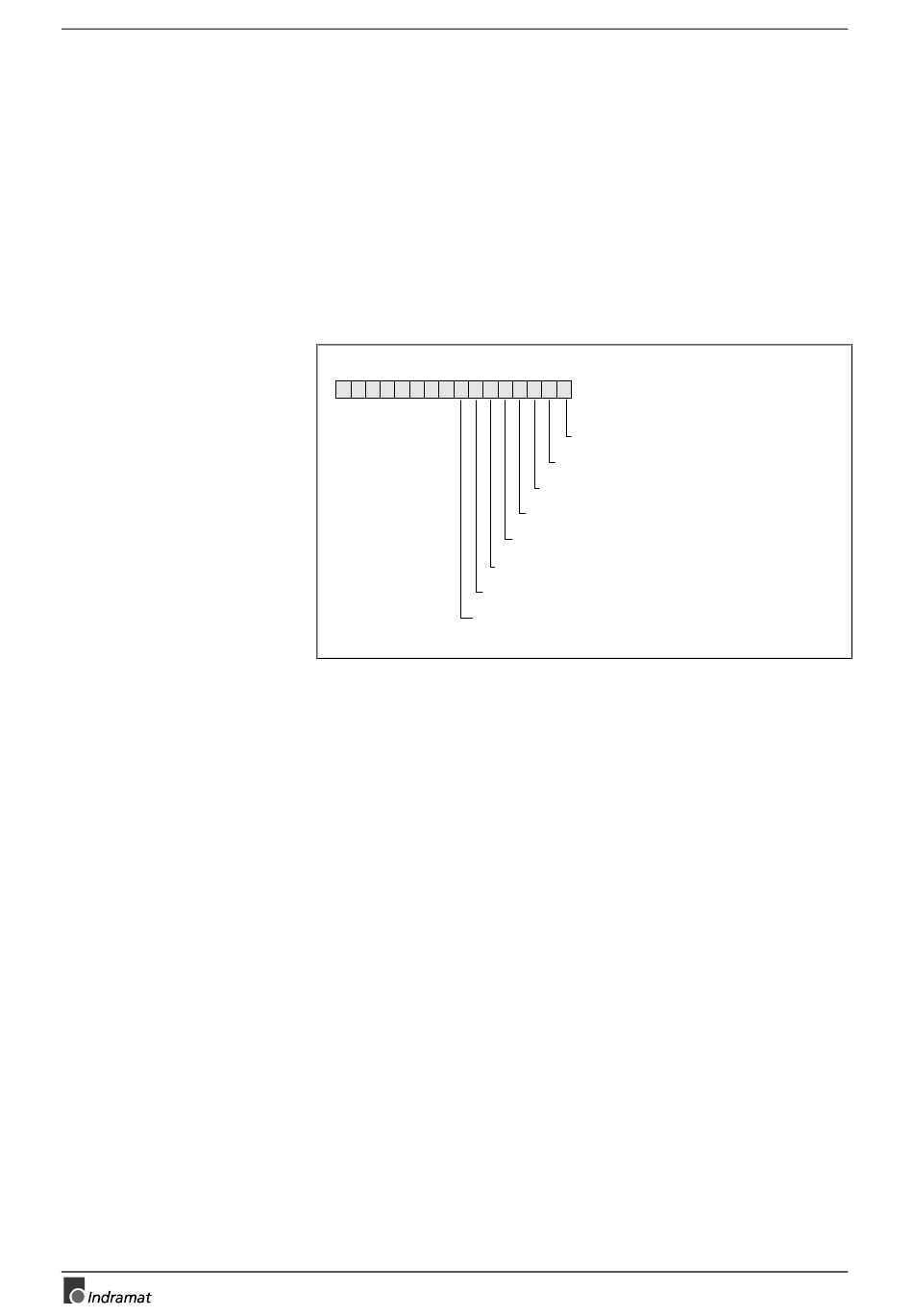

Abb. 8-5: Nockenschaltwerk-Statuswort
Mit Hilfe der Geberemulation ist es möglich, die Position in den beiden
allgemein üblichen Formaten
• TTL-Format bei Inkrementalgeberemulation
• SSI-Format bei Absolutgeberemulation
auszugeben. Damit ist es möglich mit einer externer Steuerung den
Lageregelkreis schließen.
Unter Inkrementalgeber-Emulation wird die Nachbildung eines realen
Inkrementalgebers durch den Antriebsregler verstanden.
Mit Hilfe der Inkremental-Geber Signale wird einer übergeordneten
numerischen Steuerung
Bewegungsgeschwindigkeit des an den Regler angeschlossenen Motors
übergeben. Durch Integration dieser Signale erzeugt sich die Steuerung
ihre Information über die Position und ist somit in der Lage einen
übergeordneten Lageregelkreis zu schliessen.
Unter "Absolutgeber-Emulation"
Antriebsregelgerätes einen realen Absolutgeber im SSI-Datenformat
nachzubilden. Das Antriebsregelgerät bietet damit die Möglichkeit, die
Position im SSI-Datenformat an die angeschlossene Steuerung (NC) zu
übertragen. Die Steuerung ist damit in der Lage den Positionsregelkreis
zu schließen.
