31 30 29 282726 252423 2221 2019 1817 1615 1413 1211 10 9 8 7 6 5 4 3 2 1 0

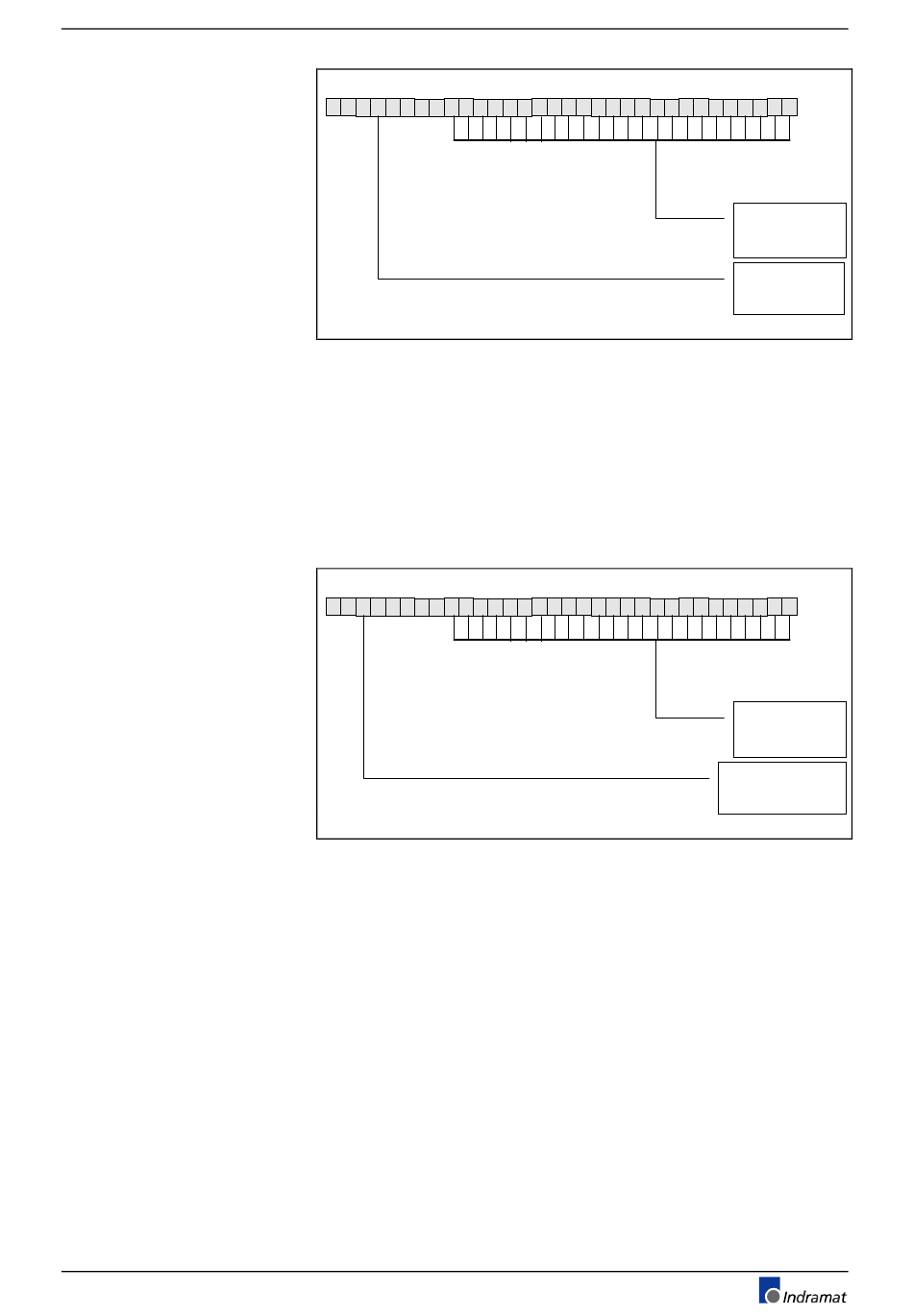

Abb. 3-17: Definition P-0-0421, Analog-Ausgabe 1, erweiterte Signalauswahl
mit Byteausgabe
3) Bitausgabe
Mit ihr ist es möglich, einzelne Bits des Datenspeichers als analoge
Spannung darzustellen. Ist das betreffende Bit gesetzt, so wird die
Spannung 10Volt am Analogausgang ausgegeben. Bei rückgesetzten Bit
wird eine Spannung von -10Volt ausgegeben. Die Aktivierung der
Funktion erfolgt durch Setzen des Bit 29 und Eingabe der gewünschten
Speicheradresse im
erweiterte Signalauswahl.
31 30 29 282726 252423 2221 2019 1817 1615 1413 1211 10 9 8 7 6 5 4 3 2 1 0
Abb. 3-18: Definition P-0-0421, Analog-Ausgabe 1, erweiterte Signalauswahl
mit Bitausgabe.
Siehe auch Funktionsbeschreibung: "Analogausgabe".
P-0-0421 - Attribute
Para. Name: DE Analog-Ausgang 1, erweiterte Signalauswahl
EN Analog output 1, expanded signal selection
FR Sortie analogique 1, sélection de signal élargie
ES Salida analógica 1, selección de señal ampliada
IT Uscita analogica 1, Superamento Scelta
Funktion: Parameter
Datenlänge: 4Byte
Format: HEX
Einheit deutsch: --
Nachkommastellen: --
Eingabe min./ max.: -- / --
Defaultwert: 0
Anhang A: Parameterbeschreibung
Parameter P-0-0421,
Änderbarkeit:
Speicherung:
Gültigkeitsprüf.:
Extremwertprüf.: nein
Kombin.prüf.:
zykl. übertragbar: nein
3-59
Bit 0..23
24 Bit Adresse
Bit 28 :
Byteausgabe
Analog-Ausgabe1,
Bit 0..23
24 Bit Adresse
Bit 29 :
Bitausgabe
P234
Param. EE
nein
nein
