ECODRIVE03 FGP-01VRS
Triggerschwelle
Triggerstatus
(Bit 0)
DOK-ECODR3-FGP-01VRS**-FKB1-DE-P

Einstellung des Triggerdelays

Durch Parametrieren des Parameter P-0-0033, Anzahl der Messwerte
nach Triggerereignis besteht die Möglichkeit, auch Meßwerte vor
Auftreten des Triggerereignisses aufzuzeichnen (Triggerdelayfunktion
eines Oszilloskops). Die Parametrierung erfolgt in Einheiten der
parametrierten Zeitauflösung. Der Eingabewert bestimmt die Anzahl der
noch aufgezeichneten Meßwerte nach Auftreten des Triggerereignisses.
Bei der Eingabe von 0[Zeitauflösung] werden nur Daten aufgezeichnet
die vor dem Triggerereignis lagen. Wird der Wert des Parameters
Speichertiefe P-0-0032
aufgezeichnet die nach dem Triggerereignis lagen.
Triggerdelay
Aufzeichnungsdauer

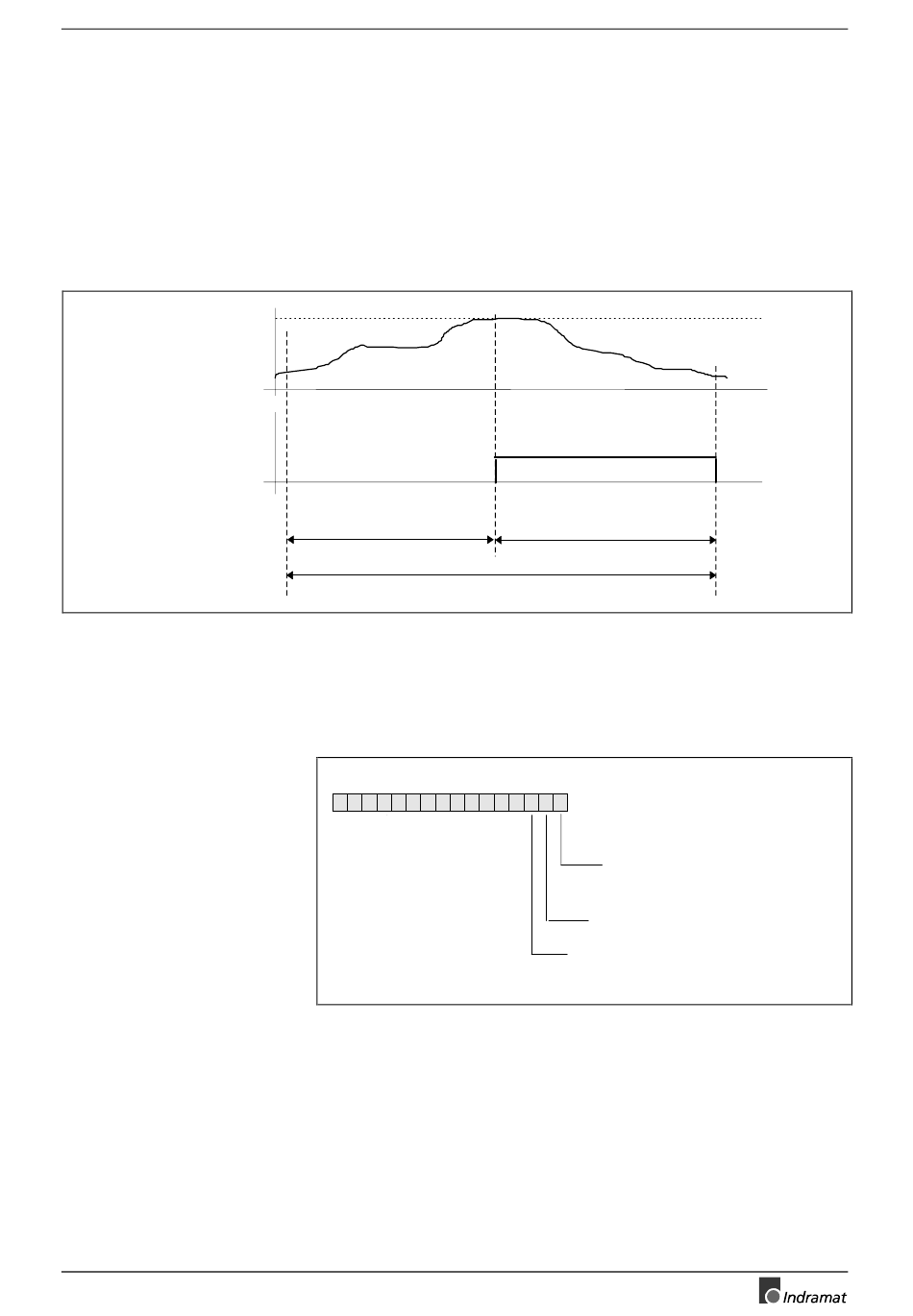

Abb. 8-18: Triggerdelay - Anzahl Meßwerte nach Triggerereignis

Aktivieren der Oszilloskopfunktion

Die Aktivierung der Oszillokopfunktion erfolgt über den Parameter
P-0-0036 Triggersteuerwort. Dieser ist wie folgt definiert:
P-0-0036, Triggersteuerwort
Abb. 8-19: Aufbau der Parameter P-0-0036
Durch Beschreiben des Bits 2 mit "1" wird die Oszilloskopfunktion
aktiviert, d.h. der interne Meßwertspeicher wird kontinuierlich mit den
ausgewählten Meßsignalen beschrieben. Wird das Bit 1 gesetzt, so wird
die Trigger-überwachung aktiviert und die Oszilloskopfunktion wartet auf
das Auftreten der gewählten Flanke. Wird eine gültige Flanke erkannt, so
wird der Meßwertspeicher wie über Parameter P-0-0033 parametriert
vervollständigt und die Oszilloskopfunktion durch Rücksetzen der Bit 1&2
im Triggersteuerwort deaktiviert.
Optionale Antriebsfunktionen
eingegeben ,so werden
Triggersignal
P-0-0033: Anzahl
Meßwerte nach dem
Triggerereignis
Bit 0: Triggerereignis
( Eingang bei externer-
Triggerung )
Bit 1: Trigger-Freigabe
Bit 2: Oszilloskopfunktion
aktiv
8-17
nur Meßwerte
