Rexroth Indramat ECODRIVE03 Funktionsbeschreibung Seite 324

2-4
Anhang A: Parameterbeschreibung
S-0-0012, Zustandsklasse 2
siehe auch Funktionsbeschreibung: "S-0-0011, Zustandsklasse 1"
S-0-0011 - Attribute
Para. Name: DE Zustandsklasse 1
EN Class 1 diagnostics
FR Diagnostic de classe 1 (C1D)
ES Diagnosticos clase 1
IT Diagnostica Classe 1
Funktion: Parameter
Datenlänge: 2Byte
Format: BIN
Einheit deutsch: --
Nachkommastellen: 0
Eingabe min./ max.: --- / ---
Defaultwert: ---
Funktion: Abschaltvorwarnung
Das Aktivwerden oder Weggehen einer Warnung in der Zustandsklasse
2 führt zum "1"-Setzen des Änderungsbits für Zustandsklasse 2 im
Antriebs-Status. Durch das Lesen der Zustandsklasse 2 über den
Service-Kanal wird das Änderungsbit der Zustandsklasse 2 im
Antriebsstatus wieder auf "0" zurückgesetzt.
Aufbau des Parameters:
S-0-0012, Zustandsklasse 2
Bit 4 : reserviert
Bit 5 : Positioniergeschwindigkeit >
Bit 6:
Bit 7:
Bit 8: reserviert
Bit 9 : reserviert
Bit 10: reserviert
Bit 11: reserviert
Bit 12 : reserviert
Bit 13 : Zielposition außerhalb Lagegrenzwerte S-0-0323
Bit 14 : reserviert
Bit 15 : Herstellerspez. Warnung

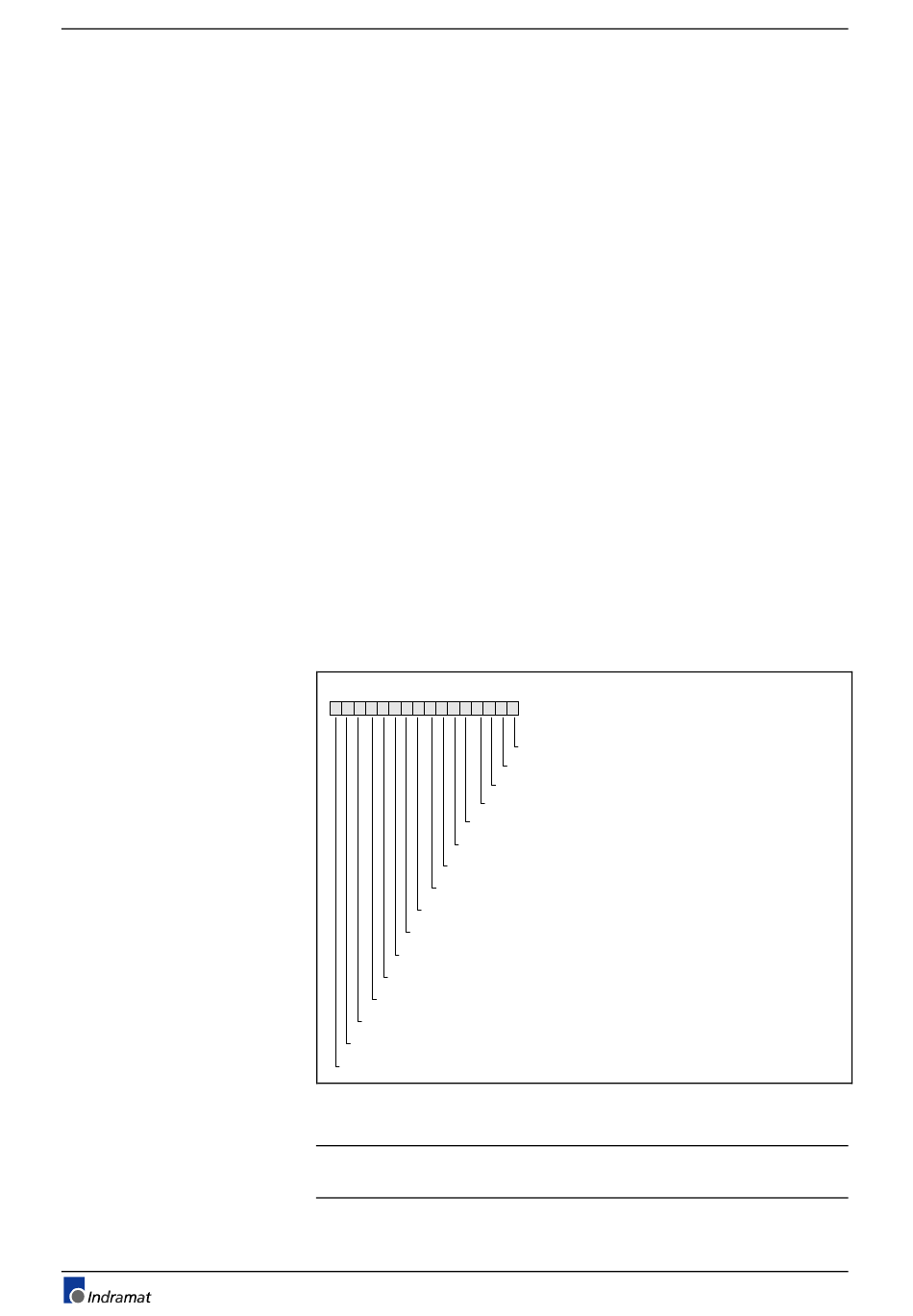

Abb. 2-2: S-0-0012, Zustandsklasse 2
Hinweis: Nur die hier genannten Bits werden von der Software
unterstützt.
ECODRIVE03-FGP-01VRS
Änderbarkeit:
Speicherung:
Gültigkeitsprüf.:
Extremwertprüf.: nein
Kombin.prüf.:
zykl. übertragbar: nein
Bit 0 : Überlastwarnung S-0-0310
Bit 1 : Verstärker-Übertemperatur-Warnung S-0-0311
Bit 2 : Motor-Übertemperatur-Warnung S-0-0312
Bit 3 : Kühlungsfehler-Warnung S-0-0313
reserviert
reserviert
DOK-ECODR3-FGP-01VRS**-FKB1-DE-P
nein
nein
nein
nein
n
S-0-0315
Grenz
