2-72
Anhang A: Parameterbeschreibung
S-0-0185, Länge des konfigurierbaren Datensatzes im AT
Aufbau des Parameters:
S-0-0182, Hersteller-Zustandsklasse 3
Bit 6 : IZP
| S-0-0258, Zielpos. - Istpos. | < S-0-0057,Posit.fenster
|S-0-0189,Schleppfehler| < S-0-0057,Posit.fenster
|S-0-0040, Istgeschwindigkeit| < S-0-0124, Stillstandsfenst.
Bit 7 : Meldung 90% LOAD
Verstärker gibt 90 % seines derzeitigen Maximalmomentes ab
Bit 10 : IN_ZIELPOSITION
| S-0-0258, Zielposition - S-0-0051/53 Lageistwert-1/2 |
< S-0-0057, Positionierfenster
Bit 11 : AHQ
Antrieb Halt && |Istgeschw.| < S-0-0124
Bit 12 : Endposition erreicht
| S-0-0258, Zielpos. - Istpos. | < S-0-0057,Posit.fenster
&&
Ende der Folgesatzkette erreicht
( nur relevant in der Betriebsart „Positioniersatzbetrieb" )

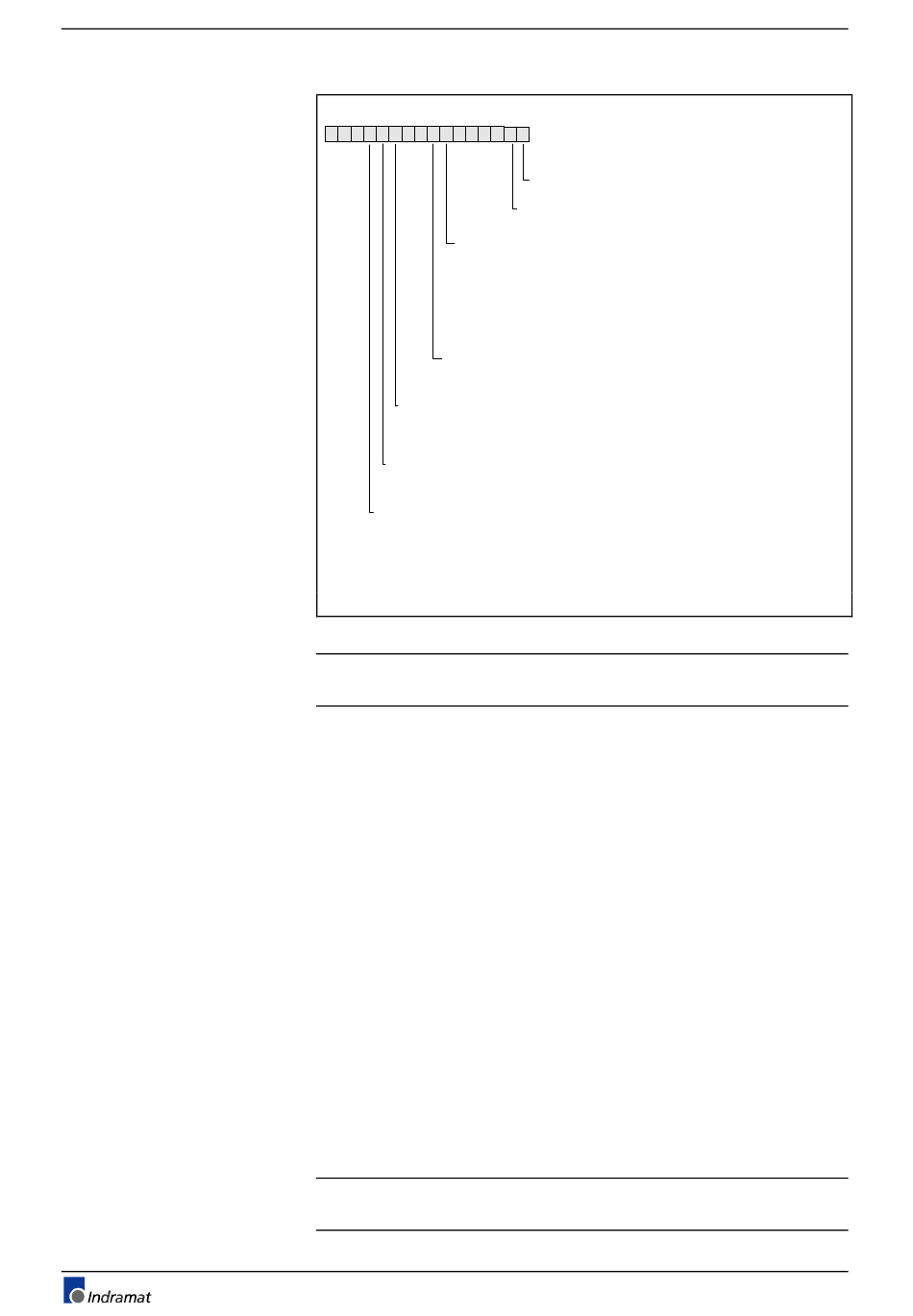

Abb. 2-32: Aufbau von S-0-0182, Hersteller-Zustandsklasse 3
Hinweis: Nur die hier genannten Bits werden von der Firmware
unterstützt.
S-0-0182 - Attribute
Para. Name: DE Hersteller-Zustandsklasse 3
EN Manufacturer class 3 diagnostics
FR Diagnostic de classe 3 spéc. au fabriquant
ES Diagnostico fabricante clase 3
IT Diagnostica Classe 3 definita dal Costruttore
Funktion: Parameter
Datenlänge: 2Byte
Format: BIN
Einheit deutsch: --
Nachkommastellen: 0
Eingabe min./ max.: --- / ---
Defaultwert: ---
Im Betriebsdatum dieser Ident-Nummer gibt der Antrieb die max. Länge
in Byte an, die er im konfigurierbaren Datensatz des Antriebs-
Telegramms verarbeiten kann.
Hinweis: In der aktuellen Version der Firmware beträgt die Anzahl der
Daten im AT 24 Byte.
ECODRIVE03-FGP-01VRS
Bit 0 : 1=Anlaufsperre aktiv
Bit 1 : |Istgeschwindigkeit| < S-0-0124,
Stillstandsfenster
&&
&&
Änderbarkeit:
Speicherung:
Gültigkeitsprüf.:
Extremwertprüf.: nein
Kombin.prüf.:
zykl. übertragbar: AT
DOK-ECODR3-FGP-01VRS**-FKB1-DE-P
nein
nein
nein
nein
