Anhang B: Diagnosebeschreibung
F242 Fehler Geber 2: Signalamplitude fehlerhaft
F237 - Attribute
SS-Anzeige: F2/37
Diag. Name: DE F237 Exzessive Lagesollwertdifferenz
EN F237 Excessive position command difference
FR F237 Différence excessive en position consigne
ES F237 Diferencia excesiva de valor nominal de posición
IT F237 Eccessiva diff. nella Posizione comandata
Diagnosenr.: F237 (hex)
Fehlernr.: 237
Nichtfatal
Klasse:
Ursache:
Bei der hochauflösenden Auswertung eines optionalen Meßsystems
werden die analogen Signale des Meßsystems genutzt. Diese werden
nach 2 Kriterien hin überwacht:
1. Die Zeigerlänge, die sich aus Sinus- und Cosinussignal ergibt,
muss > 1 V betragen.
2. Die maximale Zeigerlänge aus Sinus- und Cosinussignal darf
11,8V nicht überschreiten.

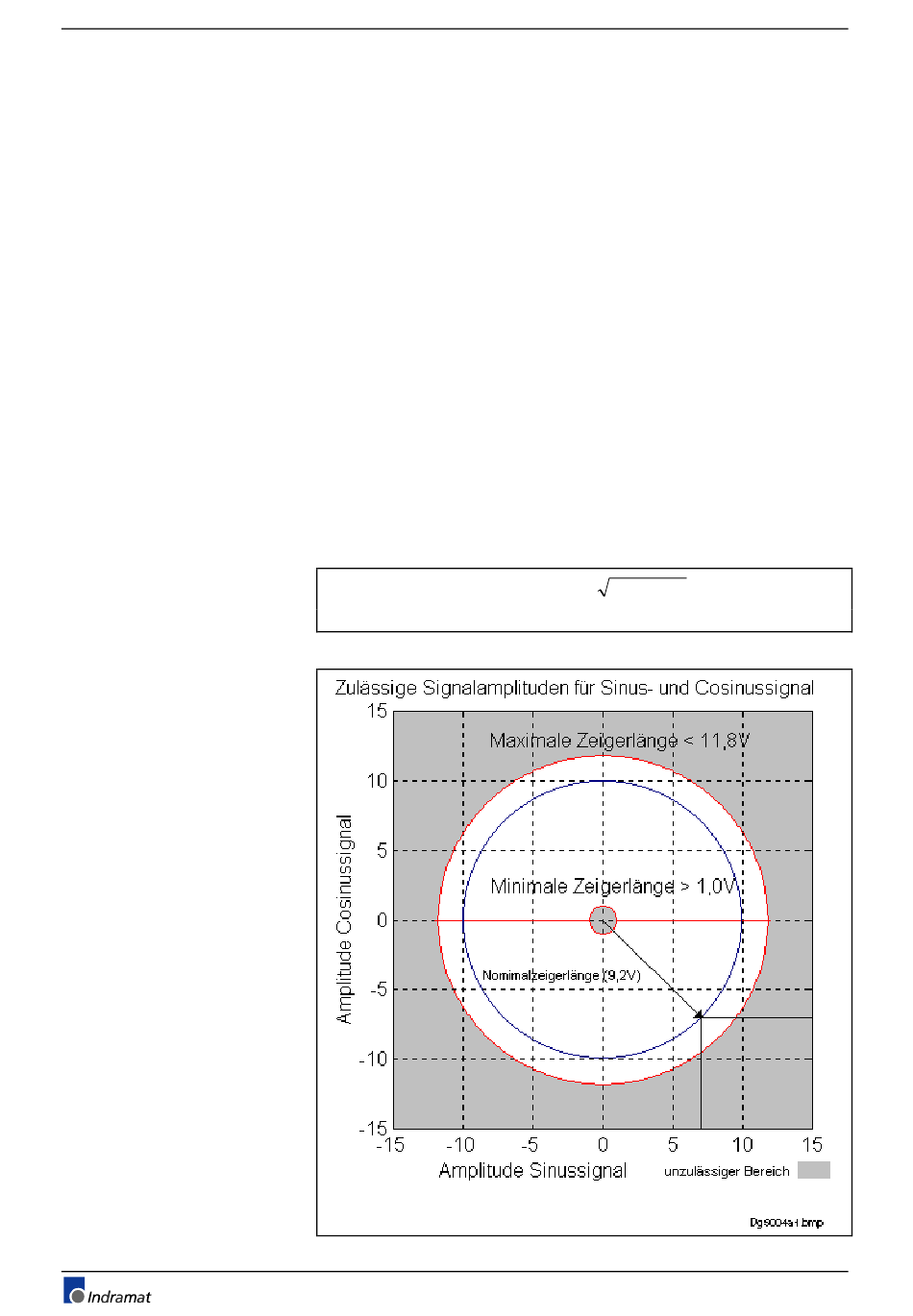

Zeigerlänge =
Abb. 1-5: Zeigerlänge
ECODRIVE03-FGP-01VRS
+
sin ² cos ²
