DOK-IWORKS-ENGINEE*V13-AP02-DE-P
Rexroth IndraWorks 13VRS Engineering
3.2.4
Projekt öffnen
3.2.5
Neues Gerät in ein Projekt einfügen

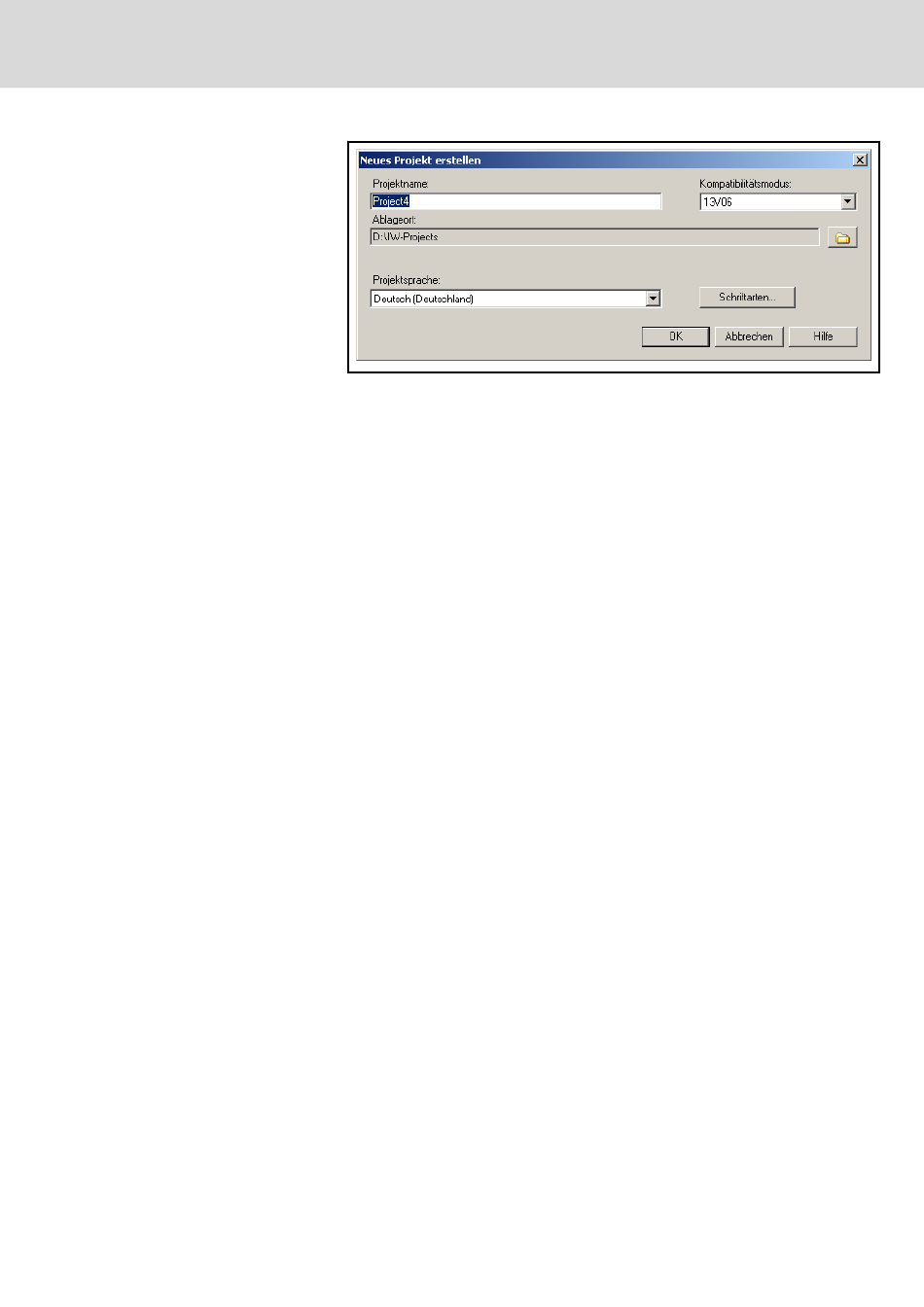

Abb.3-4:
Neues Projekt erstellen
Hier können Sie den Projektnamen angeben, den Kompatibilitätsmodus wäh‐
len und den Ablageort Ihres Projekts im Dateisystem festlegen. Der Kompati‐
bilitätsmodus gibt diejenige IndraWorks-Version an, die mindestens zur Bear‐
beitung des Projekts erforderlich ist.
Mit der Auswahl der Projektsprache legen Sie die Mastersprache ihrer An‐
wendertexte fest und mit "Schriftarten..." die dazugehörigen Schriftformen
und Größen.
Um ein Projekt zu öffnen, wählen Sie Datei ▶ Öffnen ▶ Projekt....
Im Dialog "Projekt öffnen" ist Ihr persönliches Verzeichnis "Eigene Dateien"
voreingestellt. Navigieren Sie zum gewünschten IndraWorks-Projekt und be‐
stätigen Sie die Auswahl mit "Öffnen". Das Projekt wird nun geladen.
Ab IndraWorks-Version 13V06 wird das erweiterte Projektformat unterstützt.
Hierbei wird der komplette Projektinhalt nicht mehr in einem Verzeichnis son‐
dern in einer Datei gespeichert. Die Datei hat die Endung .xiwp. Der Dialog
erlaubt die direkte Anwahl einer solchen Datei. Ein verzeichnisbasiertes Pro‐
jekt kann ebenfalls angewählt werden. Öffnen Sie hierzu das Projektverzeich‐
nis und wählen Sie die darin enthaltene .iwp-Datei an.
Im Bibliotheksexplorer werden alle verfügbaren Geräte der installierten Biblio‐
theken angezeigt.
Fügen Sie ein Gerät in das aktuelle Projekt ein, indem Sie das Gerät aus der
Bibliothek in das Projekt ziehen. Beachten Sie dabei, dass Sie das Gerät nur
direkt auf den Projektordner ziehen können, bzw. auf Geräte des Projektes,
die den aktuell gewählten Gerätetyp als Untergerät akzeptieren.
Bosch Rexroth AG
21/315
