10-28
Optionale Antriebsfunktionen

Parametrierung des Nockenschaltwerks

Der Parameter P-0-0134,
Nockenschaltwerk-
Vorhaltezeiten sollte auch
bei Nicht-Verwendung von
Vorhalten immer komplett,
d.h. alle 16 Elemente,
parametriert sein.
Bezugsgröße
Nockenschaltbit
mit und ohne
Vorhaltezeit
Vorhaltezeit x

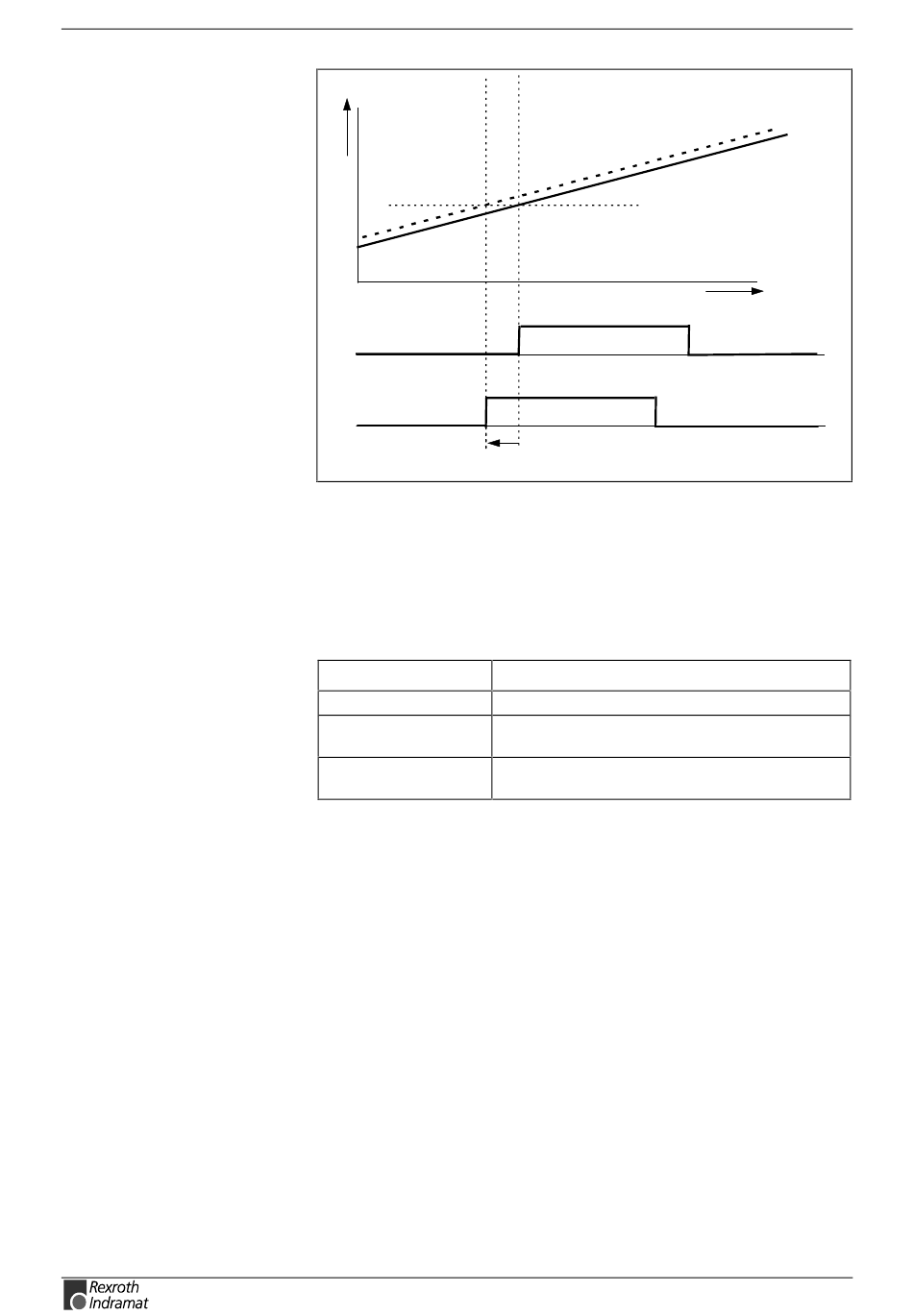

Abb. 10-27: Funktionsprinzip Vorhaltezeit Nockenschaltwerk
Zur Aktivierung und zur Signalauswahl für das Nockenschaltwerk dient
der Parameter P-0-0131, Nockenschaltwerk-Signalauswahl. Darin
können folgende Werte eingetragen werden :
P-0-0131:
0
1
2
Abb. 10-28: Nockenschaltwerk: Aktivierung und Festlegung der Bezugsgröße
Zur Einstellung der
Vorhaltezeiten dienen
Nockenschaltwerk-Einschaltschwelle, P-0-0133, Nockenschaltwerk-
Ausschaltschwelle und P-0-0134, Nockenschaltwerk-Vorhaltezeiten.
Jeder dieser Parameter enthält 16 Elemente. Dabei ist Element 1 für das
Nockenschaltbit 1, Element 2 für Bit 2 usw. vorgesehen.
Werden für ein oder mehrere Schaltbits keine Vorhalte verwendet, so
sollte P-0-0134, Nockenschaltwerk-Vorhaltezeiten jedoch für diese
Elemente mit "0" parametriert sein.
Die Zustände der Nockenschaltbits werden im Parameter P-0-0135,
Nockenschaltwerk-Statuswort angezeigt.
ECODRIVE03 FGP-03VRS
theoretische Bezugsgröße
Ein-bzw.Ausschaltschwelle x
Vorhaltezeit x = 0
Funktion:
Das Nockenschaltwerk ist nicht aktiviert
Das Nockenschaltwerk ist aktiviert, die
Bezugsgröße ist S-0-0051, Lage-Istwert Geber 1
Das Nockenschaltwerk ist aktiviert, die
Bezugsgröße ist S-0-0053, Lage-Istwert Geber 2
Ein- und Ausschaltschwellen,
die Listen-Parameter
DOK-ECODR3-FGP-03VRS**-FK02-DE-P
tatsächliche
Bezugsgröße
Zeit
sowie der
P-0-0132,
