Profiltypen
Verarbeitung von einzelnen Listenelementen
Mittels der beiden Adressierungs-Parameter
• S-0-0362, Listenindex, MDT-Datencontainer A
• S-0-0366, Listenindex, AT-Datencontainer A
kann der Zugriff auf einzelne Elemente von Listenparametern erfolgen.
Es ist somit möglich auch Listen-Parameter elementweise zyklisch zu
beschreiben. Über die beiden Parameter wird das zu beschreibende bzw.
zu lesende Element eines Listenparameters addressiert.
Hinweis: Wirksam werden die Parameter nur, wenn in S-0-0368,
Adressierung
adressiert wird.
Listenparameter, wird die Auswertung der Parameter S-0-
0362 und S-0-0366 unterbunden.
Nachfolgende Abbildung
Listenelementen mittels Multiplexkanal.
S-0-0368, Adressierung Datencontainer A
Adressierung AT
S-0-0040
S-0-0051
S-0-0371, Konfigurationsliste
Datencontainer AT
S-0-0366, Listenindex,
AT- Datencontainer A
X
Listenadressierung AT,
bleibt unberücksichtigt,
da durch „Adressierung AT"
kein Listenparameter
adressiert wurde

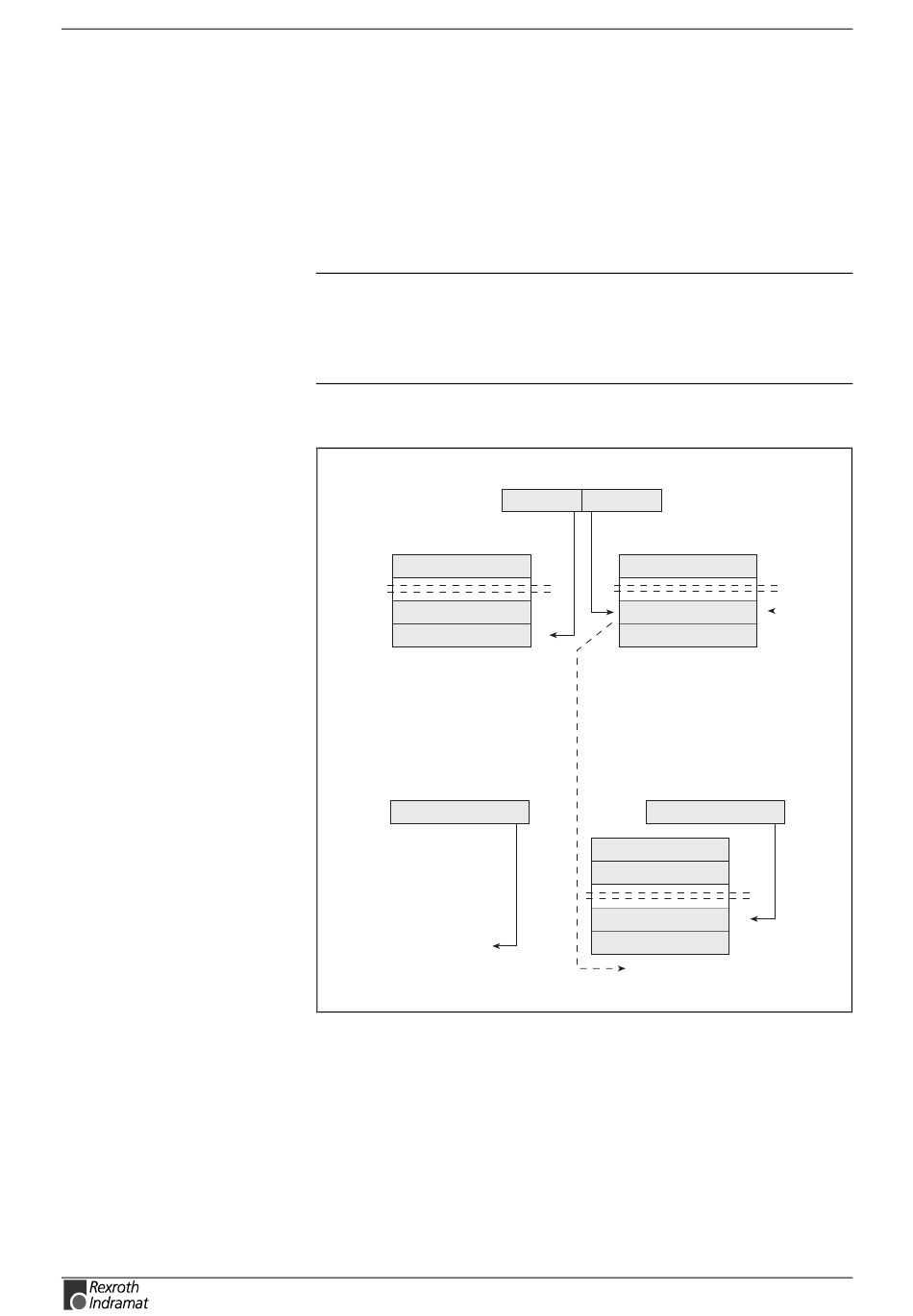

Abb. 6-18: Verarbeitung von Listenelementen durch Multiplexkanal , hier für
MDT-Datencontainer
