Bit- und Byteausgaben des Datenspeichers

Aktivierung der Bit- und
Byteausgabe
Konfiguration
Bewertung
Byteausgabe
Anschlußbelegung Analogausgabe
Hinweis: Die Nutzung dieser Funktion ist nur mit der Information über
den Aufbau des internen Datenspeicher sinnvoll, weshalb sie
nur vom jeweiligen Entwickler effektiv genutzt werden kann.
Die Bit- und Byteausgabe ist nur möglich, wenn die Signalauswahl für den
benutzten Kanal (P-0-0420 bzw. P-0-0423) durch die Eingabe der
Identnummer 0 (S-0-0000) deaktiviert ist.
Die Auswahl der Funktion und der Speicheradresse erfolgt mit den
Parametern:
• P-0-0421, Analog-Ausgang 1, erweiterte Signalauswahl und
• P-0-0424, Analog-Ausgang 2, erweiterte Signalauswahl
Im High-Nibble (Bit 28..31) wird durch eine 1 die Byteausgabe und durch
eine 2 die Bitausgabe aktiviert. In den niederwertigsten 24 Bit der
Parameter wird die Speicheradresse eingegeben.

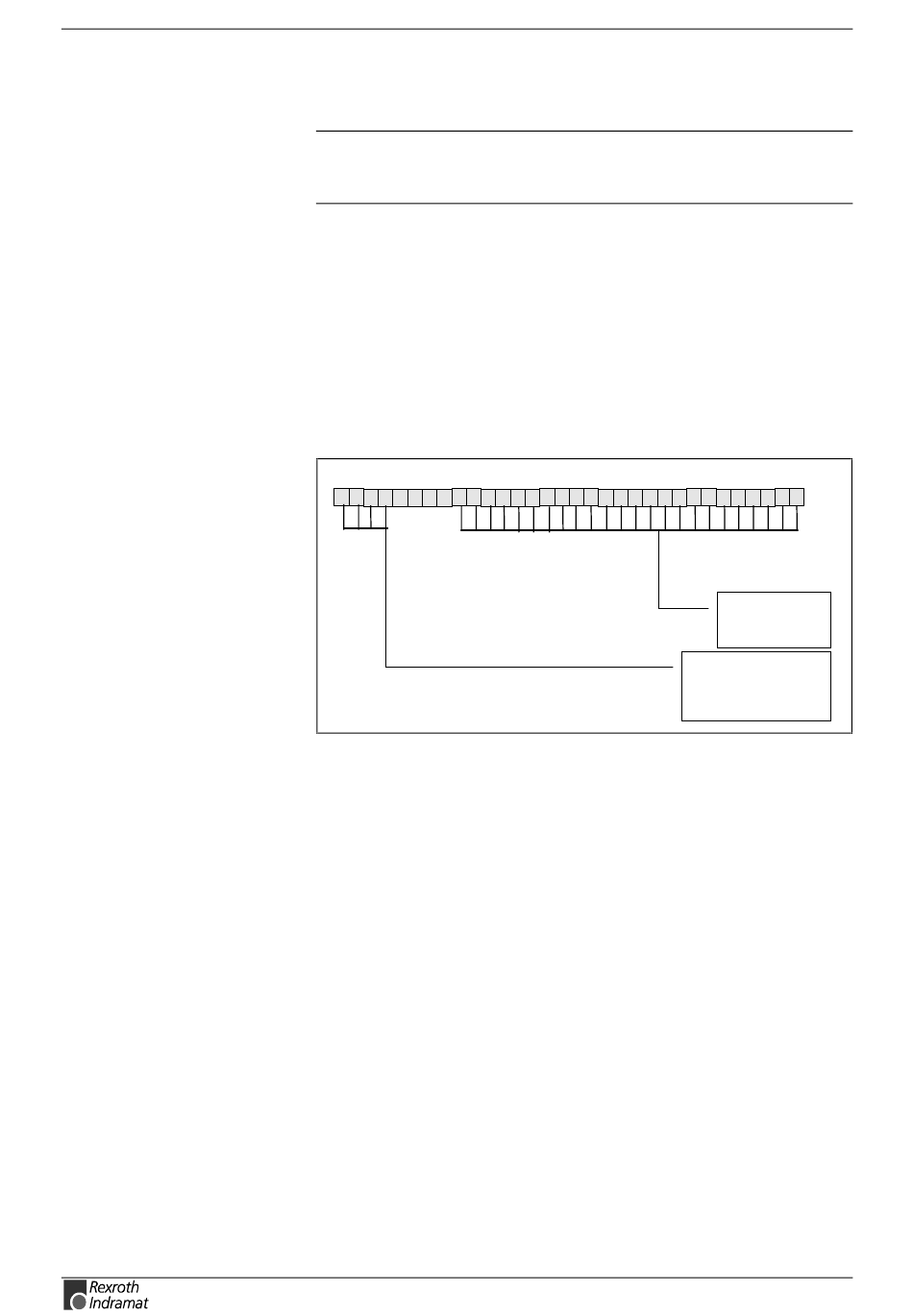

31 30 29 282726 252423 2221 2019 1817 1615 1413 1211 10 9 8 7 6 5 4 3 2 1 0
Abb. 10-4: Parametrierung Bit- bzw. Byteausgabe
In den Parametern
• P-0-0422, Analog-Ausgang 1, Bewertung [1/10V], und
• P-0-0425, Analog-Ausgang 2, Bewertung [1/10V],
wird entweder das auszugebende Bit ausgewählt oder festgelegt, ab
welchem Bit (niederwertigst) das auszugebende Byte beginnt.
Bei der Auswahl der Bitnummer sind nur Werte zwischen 0 und 15
sinnvoll. Von eingegebenen größeren Werten werden nur die Bits 0..3
benutzt.
Bei der Bitausgabe werden -10 Volt (Bit = 0) oder +10 Volt (Bit = 1)
ausgegeben.
Bei der Byteausgabe wird das MSB des auszugebenden Bytes als
Vorzeichenbit interpretiert. Es werden Spannungen zwischen -10 und +10
Volt ausgegeben.
siehe Projektierungsunterlagen.
ECODRIVE03 FGP-03VRS
Bit 0..23
24 Bit Adresse
Bit 28 ..31:
Byteausgabe 0x1
Bitausgabe 0x2
