6-28
Profiltypen
Überprüfungen bei der Eingabe
Überprüfungen während der
Überprüfung auf vorhandene Identnummern
Bei der Eingabe von S-0-0370 und S-0-0371 werden folgende
Überprüfungen durchgeführt :
• Überprüfung, ob die eingetragene IDN vorhanden ist. Falls nicht, wird
die Bedarfsdatenkanal-Fehlermeldung "0x1001, Identnummer nicht
vorhanden" generiert.
• Überprüfung, ob die eingetragene IDN im Parameter S-0-0188, IDN-
Liste der konfigurierbaren Daten im MDT vorhanden ist. Falls nicht,
wird die Bedarfsdatenkanal-Fehlermeldung "0x7008, Datum nicht
korrekt" generiert.
Überprüfung des Indexes
Der Antrieb überwacht, ob der Index auf eine nicht initialisierte Stelle in
Laufzeit den Listen S-0-0370, Konfigurationsliste MDT-Daten-Container bzw.
S-0-0371, Konfigurationsliste AT-Daten-Container zeigt.
Ist dies der Fall, wird die Warnung:
• E408 Ungültige Adressierung MDT-Datencontainer A
• E409 Ungültige Adressierung AT-Datencontainer A
generiert.
Hinweis: Die genannten Warnungen können nur dann auftreten, wenn
in den Listen weniger Identnummern eingetragen werden, als
maximal möglich sind.
E409, Ungültige
Adressierung AT-
Datencontainer A
S-0-0371, Konfigurationsliste
Datencontainer AT

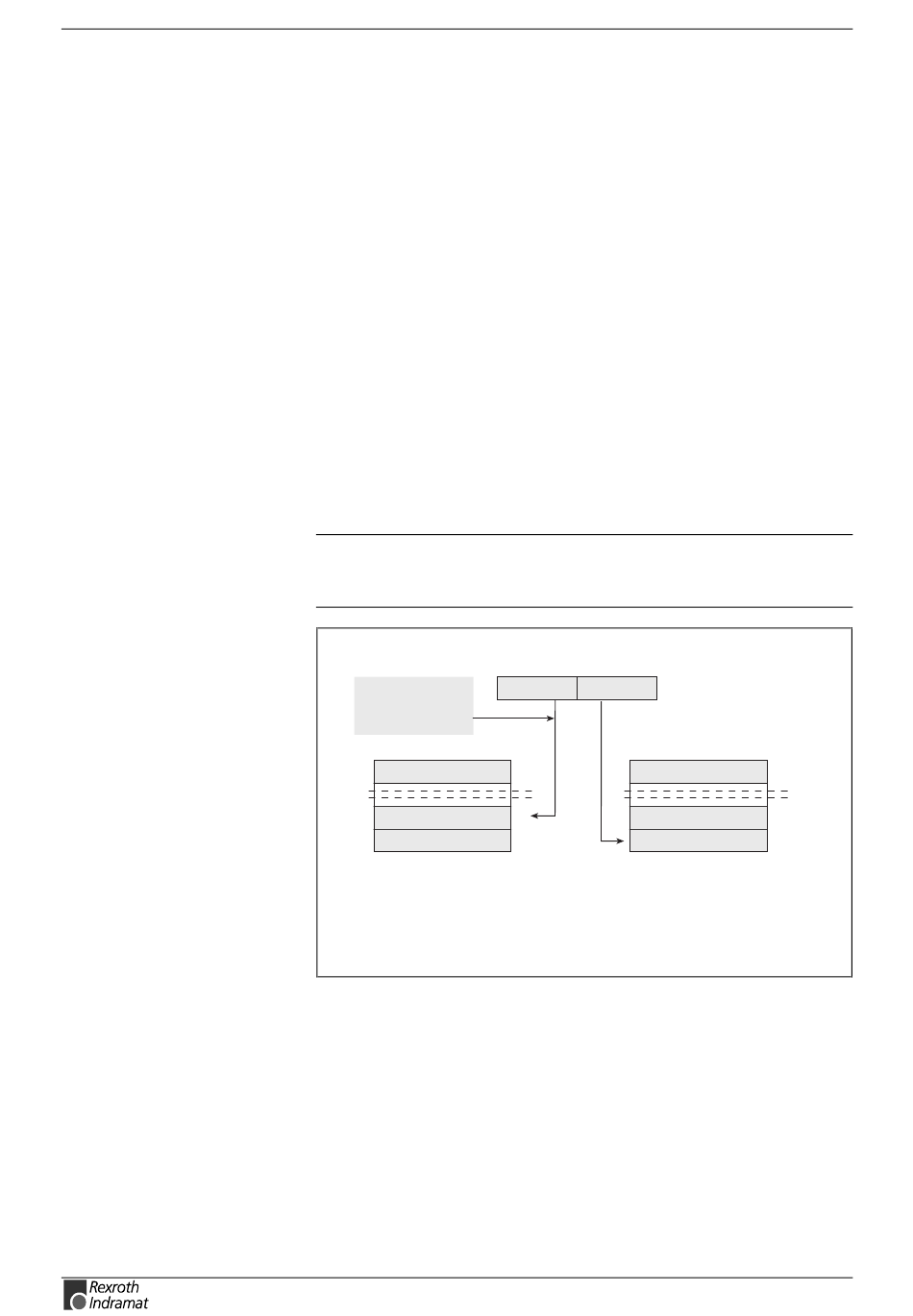

Abb. 6-19: Ungültige Adressierung MDT-Datencontainer A
S-0-0368, Adressierung Datencontainer A
1
31
1
S-0-0051 0
ECODRIVE03 FGP-03VRS
0
31
S-0-0048 1
S-0-0047 0
S-0-0370, Konfigurationsliste
Datencontainer MDT
Tb0207f2.fh7
DOK-ECODR3-FGP-03VRS**-FK02-DE-P
