10-26
Optionale Antriebsfunktionen

10.11 Dynamisches Nockenschaltwerk

Beteiligte Parameter

Funktionsprinzip Nockenschaltwerk

Die Funktion "Dynamisches
Realisierung von 16 dynamischen Positionsschaltpunkten. Für jeden
Positionsschaltpunkt steht jeweils eine eigene Ein- und Auschaltposition
sowie eine individuelle Vorhaltezeit zur Verfügung.
Als Bezugsgröße dient wahlweise
S-0-0051, Lage-Istwert Geber 1 oder
S-0-0053, Lage-Istwert Geber 2
Durch die Art und Weise der Einstellung der Ein- und Ausschaltschwelle
läßt sich das entsprechende Nockenschaltbit invertieren.
Hinweis: Es wird alle 1ms ein Schaltnocken gebildet, wodurch bei
Parametrierung aller 16 Nocken sich eine Gesamtzykluszeit
von 16ms ergibt.
• P-0-0131, Nockenschaltwerk-Signalauswahl
• P-0-0132, Nockenschaltwerk-Einschaltschwellen
• P-0-0133, Nockenschaltwerk-Ausschaltschwellen
• P-0-0134, Nockenschaltwerk-Vorhaltezeiten
• P-0-0135, Nockenschaltwerk-Statuswort
Die Funktion bildet die Information darüber, ob sich die gewählte
Bezugsgröße innerhalb des Bereichs, der durch die Ein- und
Auschaltposition aufgespannt wird, befindet oder nicht.
Bezugsgröße
Nockenschaltbit x

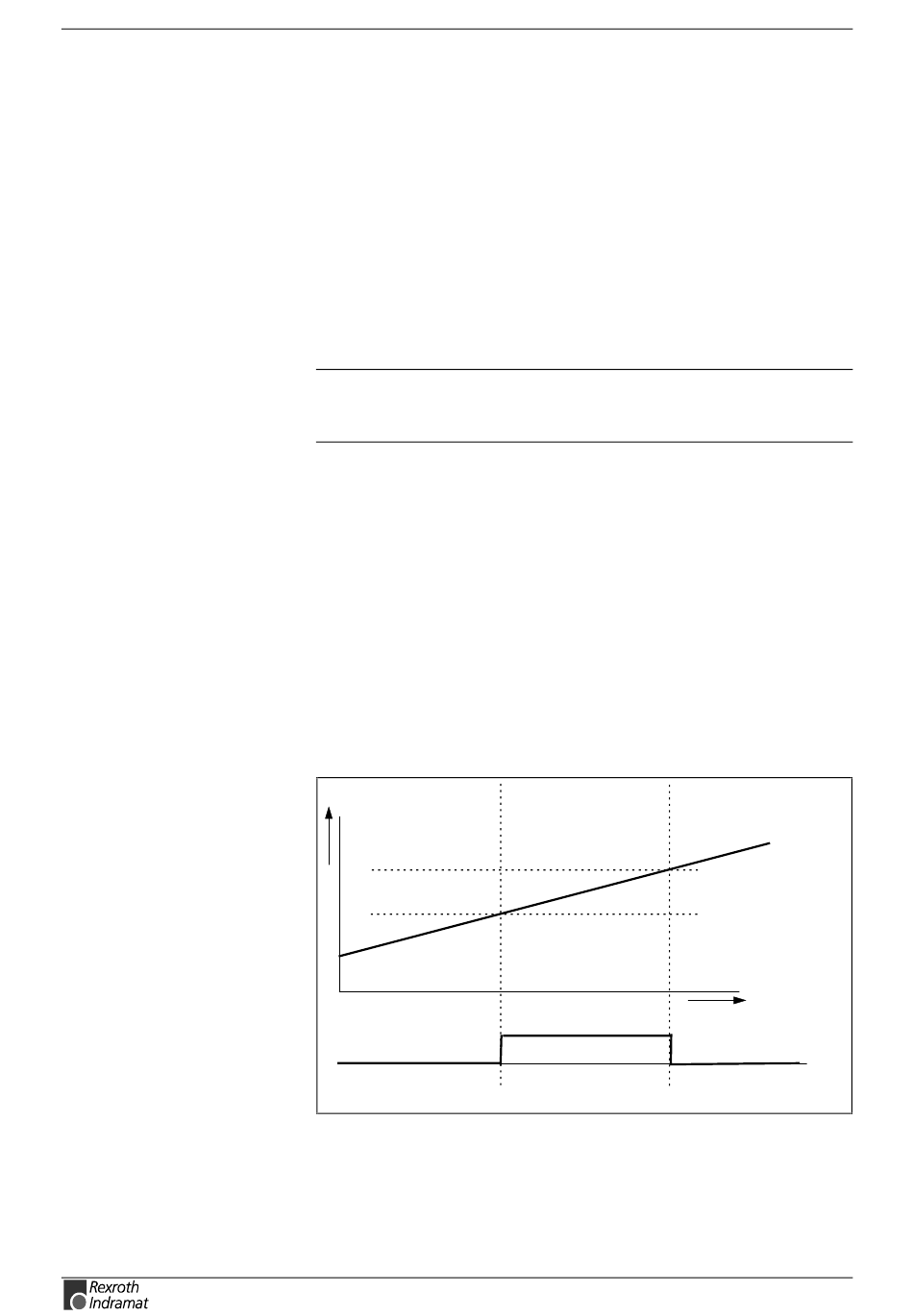

Abb. 10-24: Allgemeines Funktionsprinzip des Nockenschaltwerks
Durch die Einstellung der Ein- und Ausschaltschwelle läßt sich das
entsprechende Bit im Nockenschaltwerk-Statuswort invertieren.
Hierbei werden 2 Fälle unterschieden.
ECODRIVE03 FGP-03VRS
Nockenschaltwerk" ermöglicht
Ausschaltschwelle x
Einschaltschwelle x
Zeit
DOK-ECODR3-FGP-03VRS**-FK02-DE-P
die
