Aktivieren der Oszilloskopfunktion

Die Aktivierung der Oszillokopfunktion erfolgt über den Parameter
P-0-0036 Triggersteuerwort. Dieser ist wie folgt definiert:
P-0-0036, Triggersteuerwort

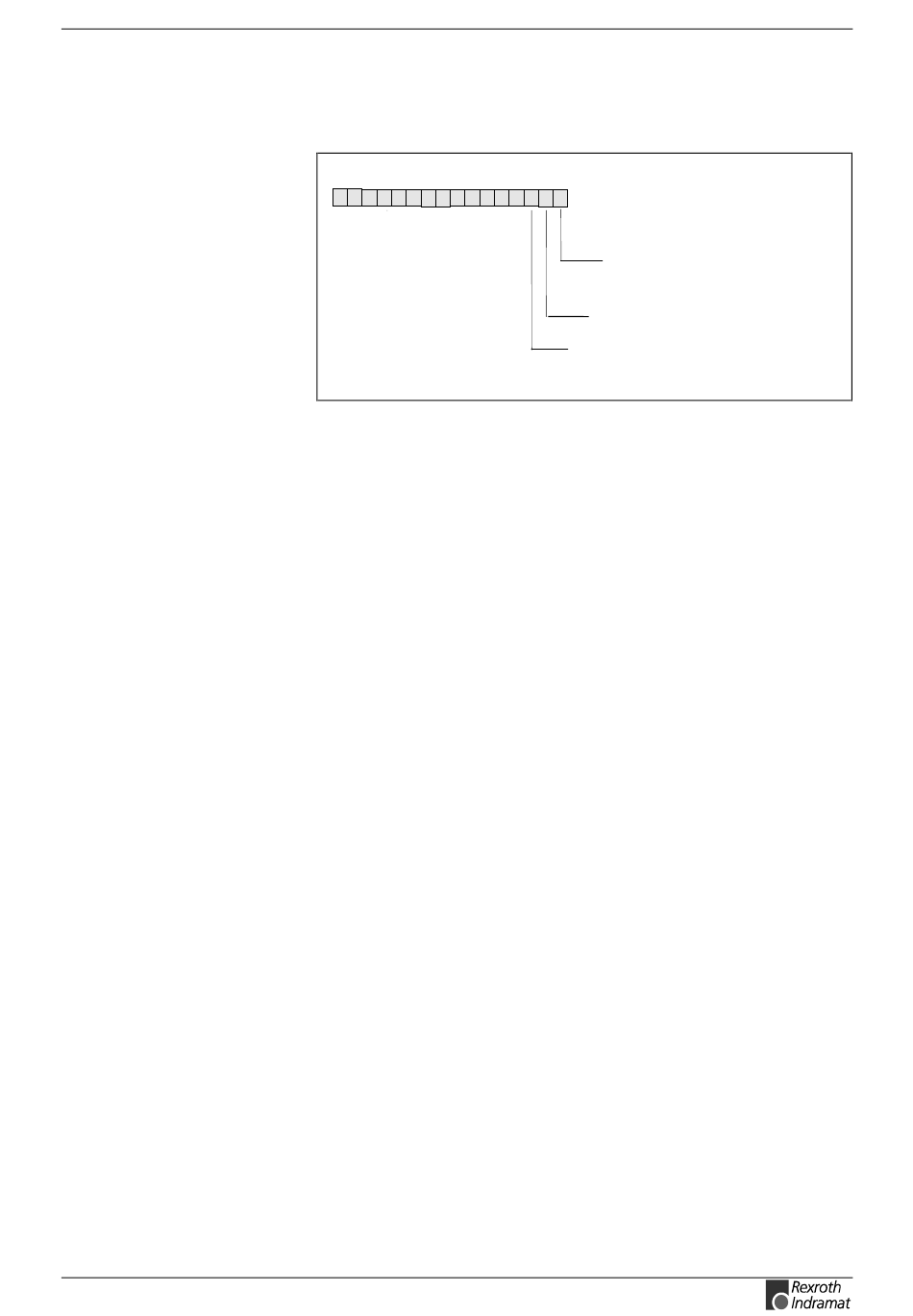

Abb. 10-16: Aufbau der Parameter P-0-0036
Durch Beschreiben des Bits 2 mit "1" wird die Oszilloskopfunktion
aktiviert, d.h. der interne Messwertspeicher wird kontinuierlich mit den
ausgewählten Mess-Signalen beschrieben. Wird das Bit 1 gesetzt, so
wird die Triggerüberwachung aktiviert und die Oszilloskopfunktion wartet
auf das Auftreten der gewählten Flanke. Wird eine gültige Flanke erkannt,
so wird der Messwertspeicher wie über Parameter P-0-0033 parametriert
vervollständigt und die Oszilloskopfunktion durch Rücksetzen der Bit 1&2
im Triggersteuerwort deaktiviert.
Oszilloskopfunktion mit externem Trigger und interner
Triggerbedingung
Wird im Parameter P-0-0025 Triggerquelle die Triggerung über das
Steuerbit des Triggersteuerwortes ausgewählt, so wird der Trigger erst
mit der 0->1 Flanke des Bit 0 des Triggersteuerwortes ausgelöst.
Zusätzlich ist es möglich mit diesen Antrieb ein Triggersignal auf die
Triggerbedingung zu überwachen. Wird die Triggerbedingung erkannt, so
wird das Bit 0 im Triggerstatus gesetzt, der Trigger jedoch nicht
ausgelöst. Es ist somit möglich, das Triggerereignis durch die
Echtzeitstatus - und Steuerbits über die Steuerung für mehrere Antriebe
gleichzeitig zu signalisieren und den Trigger auszulösen.
Da durch die Übertragung des Triggerereignisses über die Steuerung
eine zeitliche Verschiebung
Triggerereignisses und dem Auslösen des Triggers entsteht, wird diese
Verschiebung vom
Triggersteuerversatz P-0-0035 abgelegt. Durch Berücksichtigung dieses
Parameter bei der Visualisierung der Messwerte, kann eine zeitlich
korrekte Darstellung der Signale gewährleistet werden.
Optionale Antriebsfunktionen
Bit 0: Triggerereignis
( Eingang bei externer-
Triggerung )
Bit 1: Trigger-Freigabe
Bit 2: Oszilloskopfunktion
aktiv
zwischen dem
Antrieb gemessen
10-17
Erkennen des
und im Parameter
