Kommunikationsprozeduren; Allgemeines Zur Parameterstruktur - Rexroth Indramat ECODRIVE03 Funktionsbeschreibung

ECODRIVE03 FGP-03VRS
Parametertyp
*) Parametertyp benutzt Bit 15 in "Parameternummer " und drei weitere Bits im Byte
"Parametertyp"
1.5

Kommunikationsprozeduren

Allgemeines zur Parameterstruktur

DOK-ECODR3-FGP-03VRS**-FK02-DE-P
Parameternummer

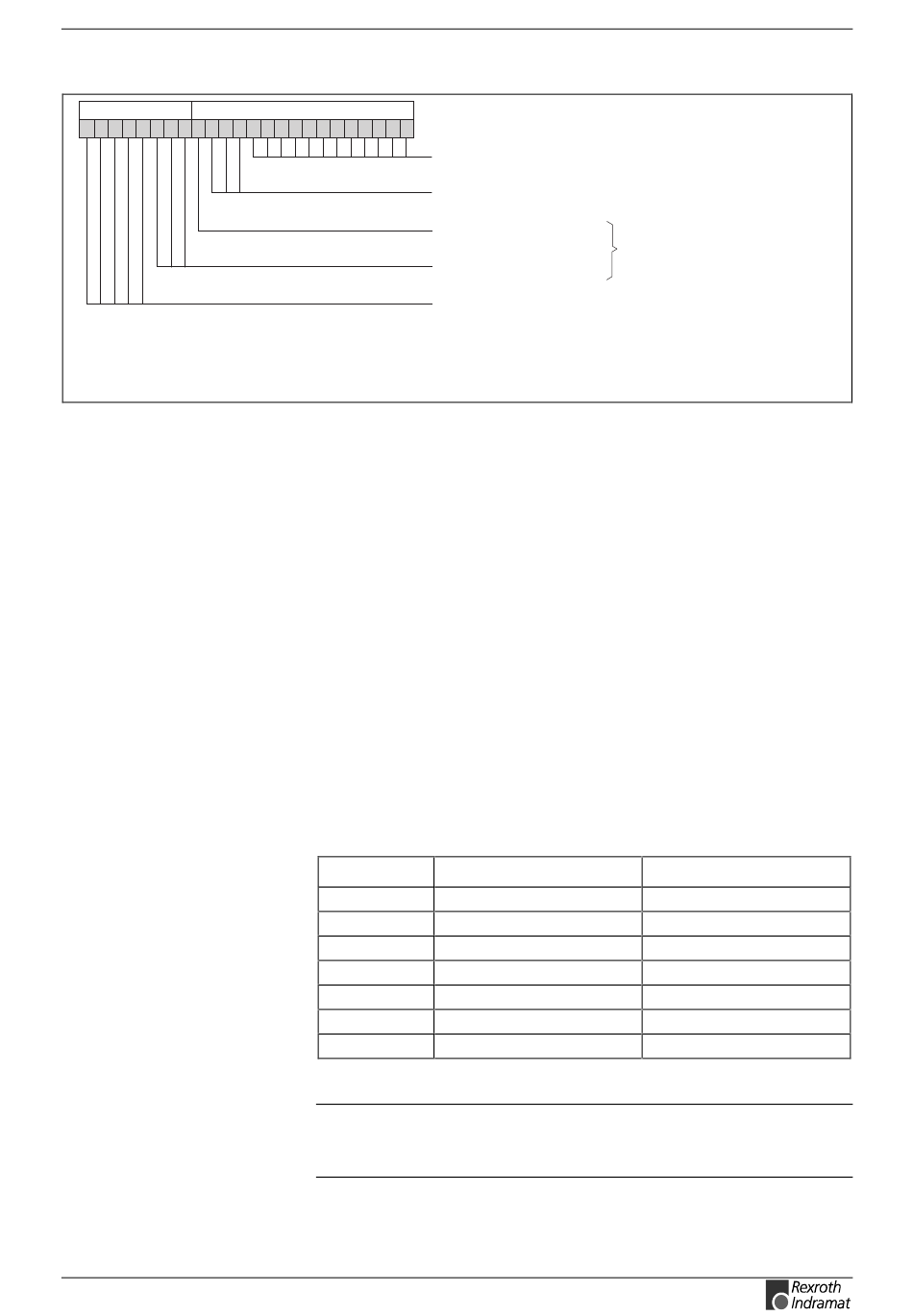

Abb. 1-10: Parameter - Nummer und -Typ im Nutzdatenkopf
Aufbau des Nutzdatenfeldes
In den Nutzdatenbytes können beliebige Werte eingetragen werden, die
je nach Dienst unterschiedlich interpretiert werden. So werden z.B. beim
Flash-Programmieren Binärzeichen in den Nutzdaten eingetragen
übertragen und beim Schreiben eines Parameters der dezimale
Zahlenwert. Die Länge des Nutzdatenfeldes ist über die beiden Bytes
DatL und DatLW im Telegrammkopf festgelgt.
Alle Parameter des Antriebregelgerätes sind in einer einheitlichen
Parameterstruktur abgelegt. Jeder Parameter besteht aus 7 Elementen.
Die untenstehende Tabelle beschreibt die einzelnen Elemente und die
Zugriffsmöglichkeiten. Auf die hier dargestellte Parameterstruktur wird in
den folgenden Abschnitten noch Bezug genommen.
Element-Nr.
1
2
3
4
5
6
7
Abb. 1-11: Parameterstruktur
Hinweis: Im Anhang befindet sich eine Parameterbeschreibung mit
detaillierten Angaben der Eigenschaften aller verfügbaren
Parameter.
Bit 0-11: Parameternummer
(0*0001...0*FFF)
Bit 12-14: Parametersatz
(0...7)
Bit 15: Parametertyp*
Bit 0-2: Parametertyp*
Bit 3-7: Reserve
(immer Null)
Datenblockelement
Ident-Nummer
Name
Attribut
Einheit
min. Eingabewert
max. Eingabewert
Betriebsdatum
Serielle Kommunikation
0000 S-Parameter (Antrieb)
0001 P-Parameter (Antrieb)
0010 im Antrieb nicht genutzt
0100 im Antrieb nicht genutzt
1000 im Antrieb nicht genutzt
Bl0001f1.fh7
Zugriffsmöglichkeit
Lesen
Lesen
Lesen
Lesen
Lesen
Lesen
Lesen / Schreiben
1-9
