Antriebsgrundfunktionen; Anzeigeformat Physikalischer Größen - Rexroth Indramat ECODRIVE03 Funktionsbeschreibung

ECODRIVE03 FGP-03VRS
9

Antriebsgrundfunktionen

9.1 Anzeigeformat physikalischer Größen
Die Kombination aus Einheit
und Anzahl der
Nachkommastellen wird unter
dem Begriff Wichtung
zusammengefasst.
DOK-ECODR3-FGP-03VRS**-FK02-DE-P
Der Datenaustausch zwischen Regelgerät und übergeordneter Steuerung
bzw. Bedieneinheit erfolgt durch Lesen und Beschreiben von Parametern
des Regelgerätes. Zur
Parameters ist die Information über die Einheit und die Anzahl der
Nachkommastellen (siehe auch Kapitel: Parameter) notwendig. Aus
diesen Angaben ergibt sich die Wertigkeit des Betriebsdatums.
Nachfolgendes Bild erläutert dies an einem Beispiel.
Betriebsdatum =100

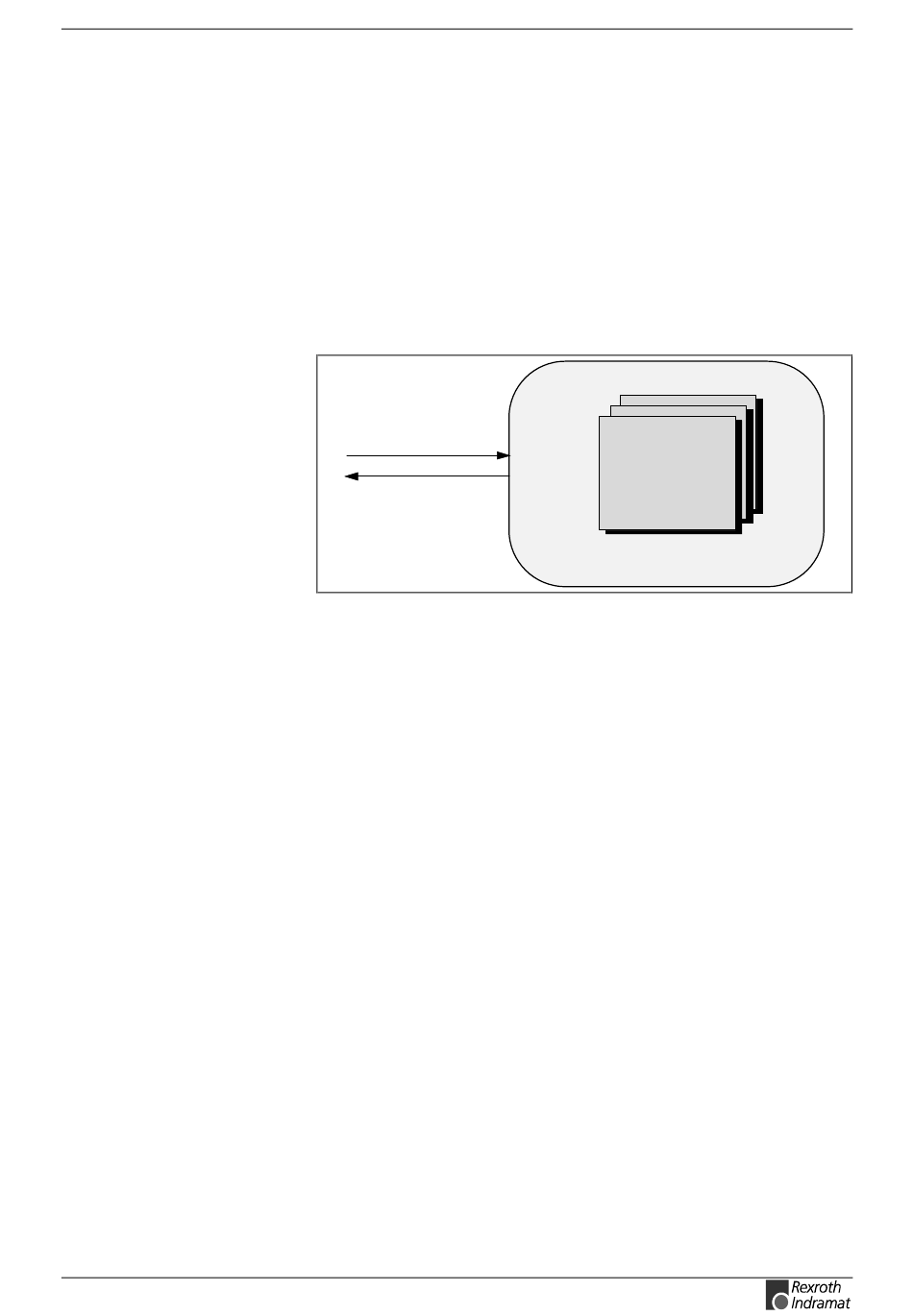

Abb. 9-1: Beispiel für die Interpretation eines Betriebsdatums im Antrieb
Das Betriebsdatum des Parameters S-0-0109 wird in obigem Bild mit
dem Wert 100 beschrieben. Zusammen mit der zu diesem Parameter
gehörigen Einheit A (Ampere) und der Anzahl der Nachkommastellen 3
ergibt sich die physikalische Größe 0,100 A.
Jeder Parameter verfügt also für sich über eine Einheit und eine Anzahl
der Nachkommastellen. Die Kombination dieser beiden Kriterien wird
unter dem Begriff Wichtung zusammengefaßt. Zur Interpretation des
Betriebsdatums sind diese immer in die Betrachtung mit einzubeziehen.
Antriebsgrundfunktionen
Interpretation des Betriebsdatums
S-0-0109
Einheit = A
NK-Stellen = 3
Antriebsregler
9-1
eines
