1) Indirekte Lage-Istwerterfassung über das antriebsinterne Wegmeßsystem

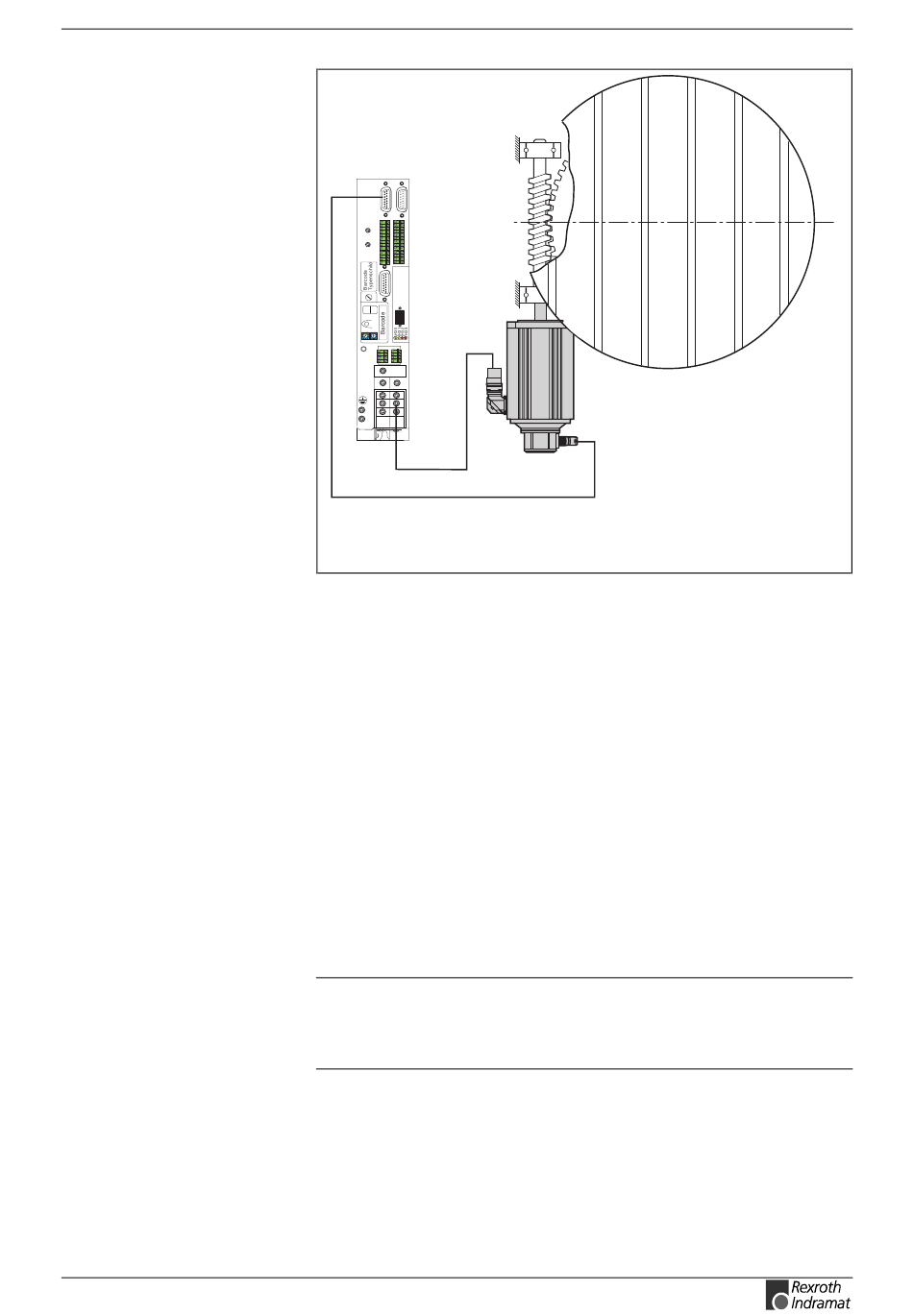

Abb. 9-14: Anwendungsfall: Motorgeber mit rotatorischer Servoachse
Zur Parametrierung des Motorgebers sind die Parameter
• P-0-0074, Geber-Typ 1
• S-0-0116, Geber 1 Auflösung
• S-0-0277, Lagegeberart 1
vorhanden. Darin werden die Schnittstellennummer an der das
Meßsystem angeschlossen ist, die Auflösung des Motorgebers, sowie der
Bewegungssinn usw. angegeben. Zur Anzeige der Position des
Motorgebers dient der Parameter S-0-0051, Lage-Istwert Geber 1.
Das Herstellen des Maßbezugs auf den Maschinennullpunkt erfolgt
durch:
• S-0-0148, C600 Kommando Antriebsgeführtes Referenzieren
oder
• P-0-0012, C300 Kommando Absolutmaß setzen
Hinweis: Bei Rexroth Indramat Gehäusemotoren des Typs MHD, MKD
und MKE werden alle motorspezifischen Einstellungen
automatisch vorgenommen. Es sind keine Einstellungen durch
den Inbetriebnehmer erforderlich.
