Lesezugriff mit Folgetelegrammen (Dienst 0x01)

Parameter oder Elemente, deren Länge die max. Datenfeldlänge von 245
Byte überschreitet, werden in mehreren Schritten gelesen. Das Bit 2 im
Steuerbyte des Reaktionstelegramms kennzeichnet den aktuellen
Übertragungsschritt als laufende oder letzte Übertragung.
Nachstehend ist das Steuerwort für eine Übertragung in mehreren
Schritten dargestellt.
1. Schritt:
3C .. ..
Param.-
Geräte-
Adresse Typ
Nutzdatenkopf

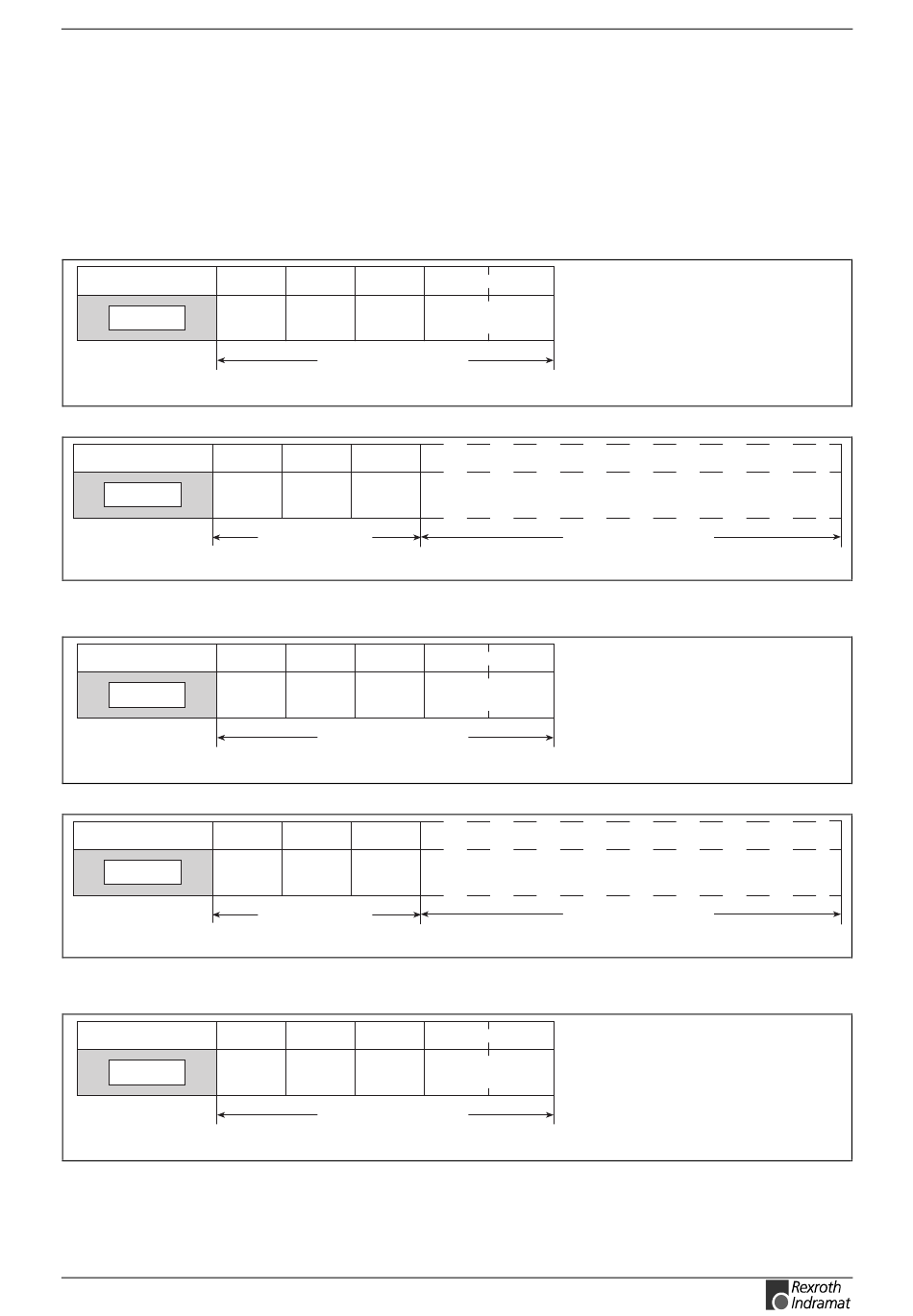

Abb. 1-38: Folgebefehlstelegramm1
.. 38 ..
Steuer- Geräte-
Byte Adresse
Nutzdatenkopf
Abb. 1-39: Folgereaktionstelegramm1
2. Schritt:
3C .. ..
Param.-
Geräte-
Typ
Adresse
Nutzdatenkopf
Abb. 1-40: Folgebefehlstelegramm2
.. 38 ..
Steuer- Geräte-
Byte Adresse
Nutzdatenkopf
Abb. 1-41: Folgereaktionstelegramm2
Letzter Schritt
3C .. ..
Geräte- Param.-
Typ
Adresse
Nutzdatenkopf
Abb. 1-42: Folgebefehlstelegramm3
.. ..
Parameter- Nr.
(LSB) (MSB)
.. .. .. ..
245 Datenbytes
Nutzdaten
.. ..
Parameter- Nr.
(LSB) (MSB)
.. .. .. ..
245 Datenbytes
Nutzdaten
.. ..
Parameter- Nr.
(LSB) (MSB)
Serielle Kommunikation
Ta0007f1.fh7
..
Ta0008f1.fh7
Ta0007f1.fh7
..
Ta0008f1.fh7
Ta0007f1.fh7
