10.5 Digitale Ausgabe

Beteiligte Parameter

Funktionsweise

Aufbau des Parameters
P-0-0124:
P-0-0124, Zuweisung Identnummer -> Digitaler Ausgang
DOK-ECODR3-FGP-03VRS**-FK02-DE-P
Beim Antriebsregelgerät stehen, unabhängig von der
Führungskommunikation, mit dem Grundgerät, zwei digitale Ausgänge
zur Verfügung.
• P-0-0124, Zuweisung Identnummer -> Digitaler Ausgang
• S-0-0097, Maske Zustandsklasse 2
Mit dem Parameter P-0-0124, Zuweisung Identnummer -> Digitaler
Ausgang können beliebige Parameter den digitalen Ausgängen
zugewiesen werden.
Der Parameter ist ein 4 Byte Parameter. Das Lowwort enthält die
Identnummer des zuzuweisenden Parameters, das Highwort enthält die
Nummer der digitalen Schnittstelle.

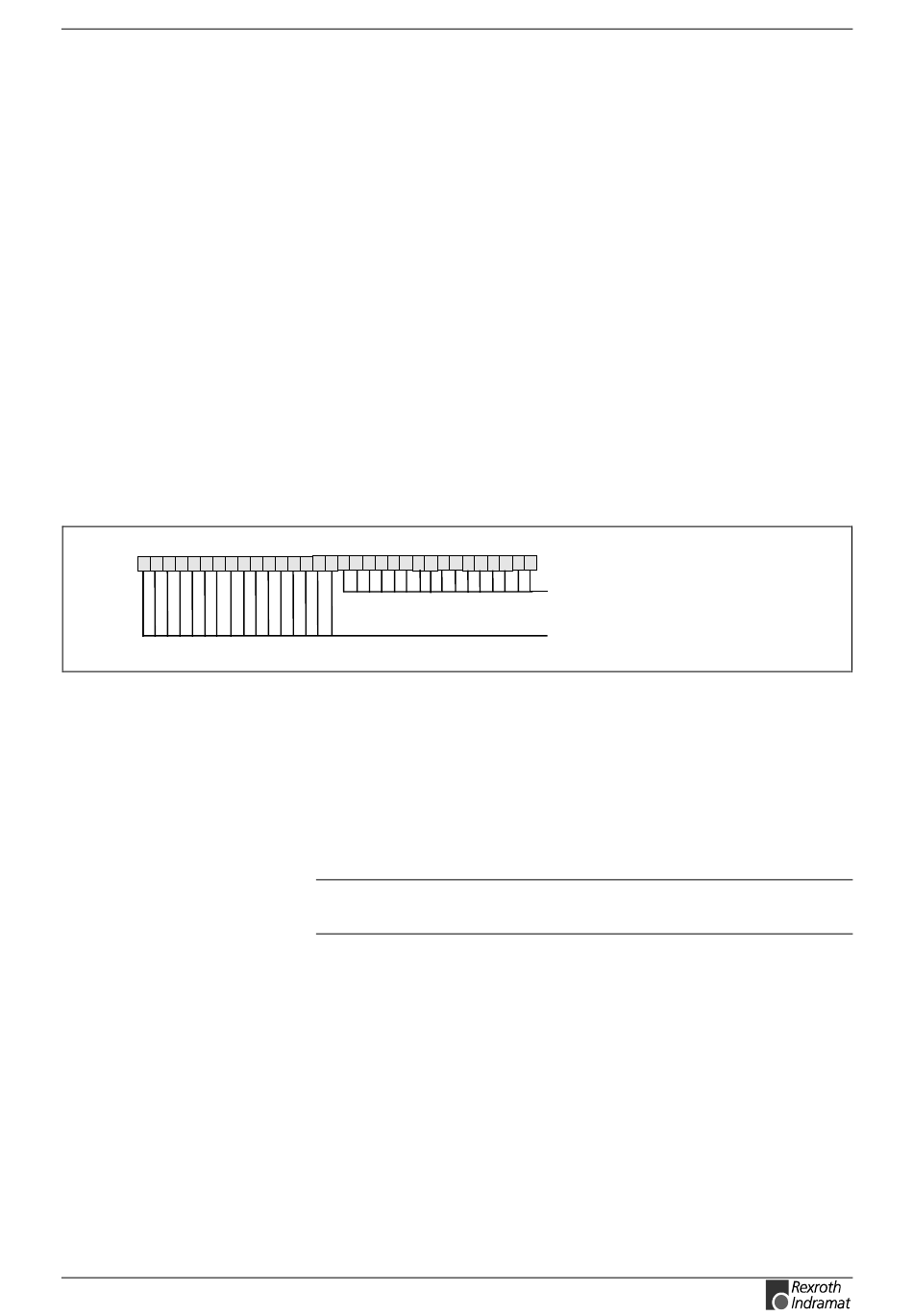

Abb. 10-7: P-0-0124, Zuweisung Identnummer -> DEA-Ausgang
Beispiel:
Es soll der Parameter S-0-0144 den digitalen Ausgängen zugewiesen
werden.
1. Schnittstellennummer = 1
2. Identnummer = S-0-0144
Damit muss P-0-0124 mit dem Wert 0x10090 beschrieben werden.
Hinweis: Beim DKC**.3 ist die Nummer der digitalen Schnittstelle
immer 1.
Wird die Identnummer = 0 in P-0-0124 eingegeben, so legt der Antrieb
automatisch die Signale READY( Leistungsteil bereit und kein Fehler) und
WARNUNG (Ein Bit der Zustandsklasse 2 ist gesetzt, und mit S-0-0097
maskiert) auf die Ausgänge.
Optionale Antriebsfunktionen
Bit 0-15: Identnummer
Lowwort
Bit 16-31: Schnittstellennummer
Highwort
–> Highwort = 1
–> Lowwort = 0x90
