10.4 Analogeingänge

Beteiligte Parameter

Funktionsprinzip Analogeingänge
DOK-ECODR3-FGP-03VRS**-FK02-DE-P
Mit Hilfe der Funktion "Analogeingänge" können 2 Analogeingänge über
einen Analog/Digital-Wandler auf jeweils einen Parameter abgebildet
werden. Die analoge Spannung in Form dieser beiden Parameter kann
dann entweder
• zur Steuerung übermittelt werden und dient der Steuerung somit als
Analogeingangsfunktion, oder
• im Antrieb auf einen anderen Parameter unter Berücksichtigung einer
einstellbaren Wichtung und eines einstellbaren Offsets zugewiesen
werden.
Hinweis: Mit Hilfe der Analogeingänge können auch Sollwerte für die
Betriebsart Geschwindigkeitsregelung vorgegeben werden.
Für die Funktion sind die folgenden Parameter vorhanden.
• P-0-0210, Analog-Eingang 1
• P-0-0211, Analog-Eingang 2
• P-0-0212, Analog-Eingänge, IDN-Liste der zuweisbaren Parameter
• P-0-0213, Analog-Eingang 1, Zuweisung
• P-0-0214, Analog-Eingang 1, Bewertung pro 10V
• P-0-0215, Analog-Eingang 2, Zuweisung
• P-0-0216, Analog-Eingang 2, Bewertung pro 10V
• P-0-0217, Analog-Eingang 1, Offset
• P-0-0218, Analog-Eingang 2, Offset
Über die beiden Differenzeingänge E1+ / E1- und E2+ / E2- werden die
Analogeingänge angeschlossen.
E1+
+
E1-
-
E2+
+
E2-
-

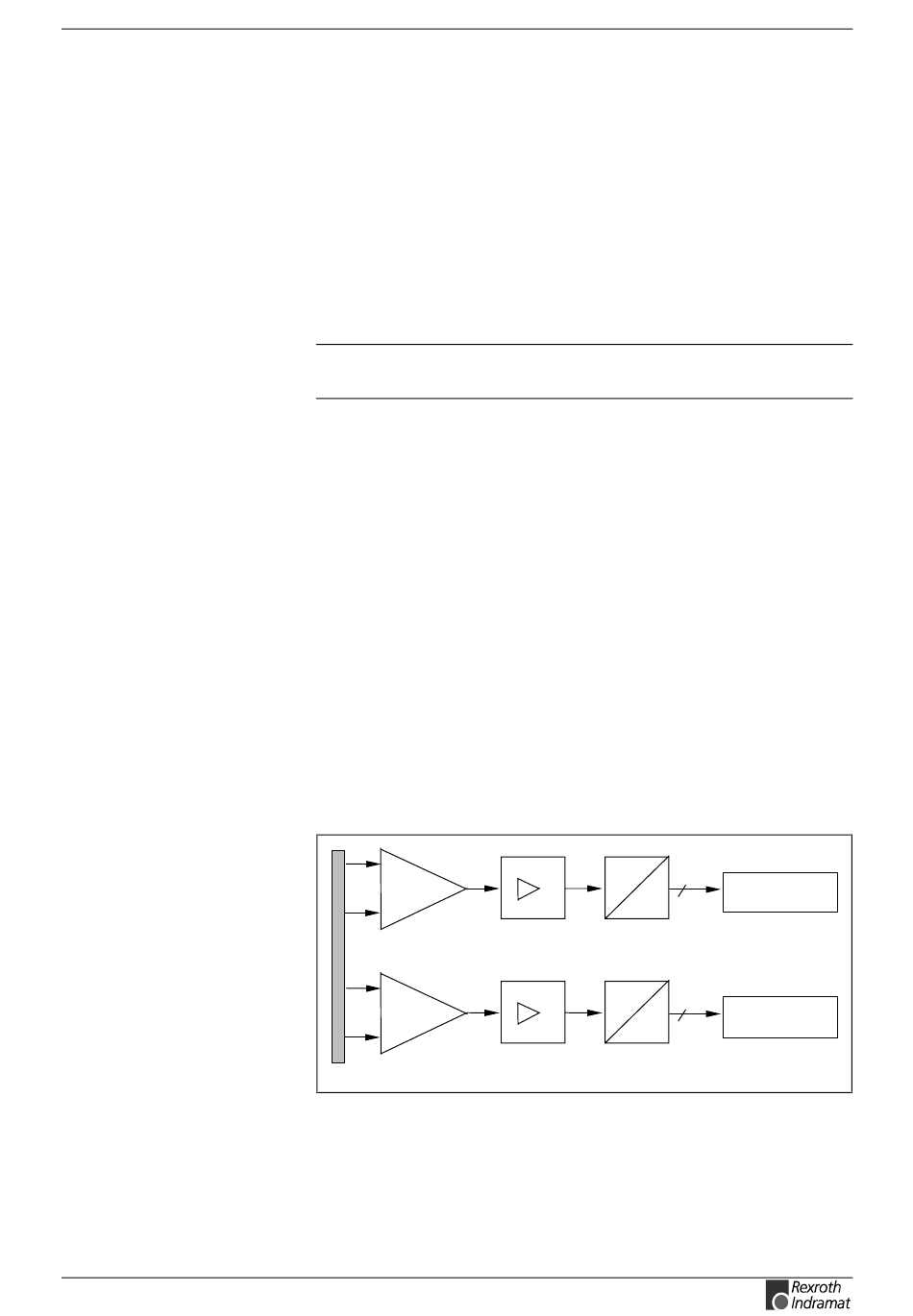

Abb. 10-5: Funktionsprinzip Analogeingänge
Die digitalisierten Spannungen der beiden Differenzeingänge werden in
den Parametern P-0-0210, Analog-Eingang 1 und P-0-0211, Analog-
Eingang 2 angezeigt.
Optionale Antriebsfunktionen
A
P-0-0210
Analog-Eingang 1
D
cmpl2
16
A
P-0-0211
Analog-Eingang 2
D
cmpl2
16
