Stromregler; Diagnosemeldungen; E259 Geschwindigkeitssollwertbegrenzung Aktiv - Rexroth Indramat ECODRIVE03 Funktionsbeschreibung

8-6
Betriebsarten
S-0-0101, Geschwindigkeitsregler
Nachstellzeit
S-0-0100, Geschwindigkeitsregler
Proportionalverstärkung
P-0-0004, Glättungszeitkonstante
S-0-0091, Geschwindigkeitsgrenzwert, bipolar
Wirksamer
Geschwindigkeits-
sollwert
S-0-0037, Geschwindigkeits-
Sollwert, additiv

Stromregler

Diagnosemeldungen

Geschwindigkeits-
istwert

E259 Geschwindigkeitssollwertbegrenzung aktiv

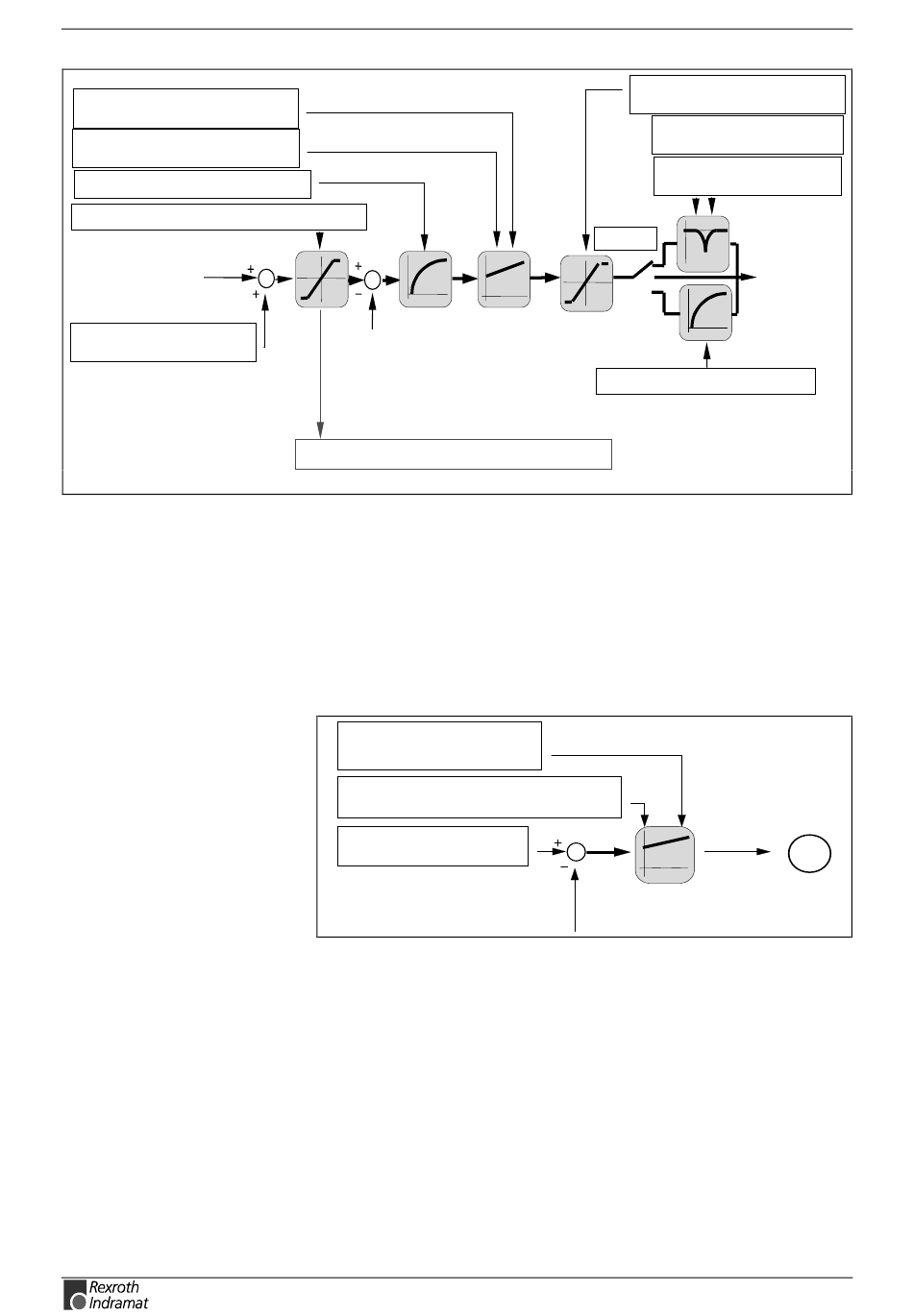

Abb. 8-5: Geschwindigkeitsregler
siehe auch Kapitel: "Sollwertaufbereitung in Geschwindigkeitsregelung"
siehe auch Kapitel: "Stromregler"
Der Stromregler wird über die Parameter S-0-0106, Stromregler-
Proportionalverstaerkung 1 und S-0-0107, Stromregler-Nachstellzeit-
1 parametriert.
(siehe dazu Kapitel: "Einstellung des Stromreglers")
S-0-0107, Strom regler
Nachstellzeit-1
S-0-0106, Strom regler
Proportionalverstärkung 1
S-0-0080, Drehm om ent-/
Kraftsollwert
Abb. 8-6: Stromregler
Betriebsartenspezifische Überwachungen sind
• E259 Geschwindigkeitssollwertbegrenzung aktiv
Ist der resultierende Sollwert in der Begrenzung, so wird die Warnung
E259 Geschwindigkeitssollwertbegrenzung aktiv angezeigt.
• E263 Geschwindigkeitssollwert > Grenzwert S-0-0091 .
Der Parameter S-0-0036, Geschwindigkeits-Sollwert wird auf den
Wert des Parameters
bipolar begrenzt.
Geschwindigkeitssollwert > Grenzwert S-0-0091 generiert.
ECODRIVE03 FGP-03VRS
P-0-4046,Wirksamer
Spitzenstrom
P-0-0180, Sperrfrequenz
Geschwindigkeitsregler
P-0-0181, Bandbreite
Sperrfilter Geschw.regler
P-0-0181
P-0-0004, Glättungszeitkonstante
Strom istwert
S-0-0091, Geschwindigkeits-Grenzwert
Dabei wird die
DOK-ECODR3-FGP-03VRS**-FK02-DE-P
S-0-0080
Drehmoment-/
Kraftsollwert
M
Warnung E263
