ECODRIVE03 FGP-03VRS
Kommunikation über RS232-Schnittstelle
Kommunikation über RS485-Schnittstelle
DOK-ECODR3-FGP-03VRS**-FK02-DE-P
Eigenschaften:
Die RS232-Schnittstelle ist insbesondere zum Anschluß eines PC´s mit
dem Inbetriebnahmeprogramm DriveTop vorgesehen.
• Übertragungsraten: 9600 und 19200 Baud
• max. Übertragungsstrecke: 15m
• 8-Bit ASCII-Protokoll bzw. 8-Bit SIS-Protokoll
• kein Paritätsbit
• ein Stopbit
Die RS232-Schnittstelle ist insbesondere zum Anschluß eines PC´s mit
dem Inbetriebnahmeprogramm DriveTop vorgesehen.
RS232
PC mit DriveTop
Führungskommunikation
(z.B. Parallel I/O bzw.
SPS
Feldbus)

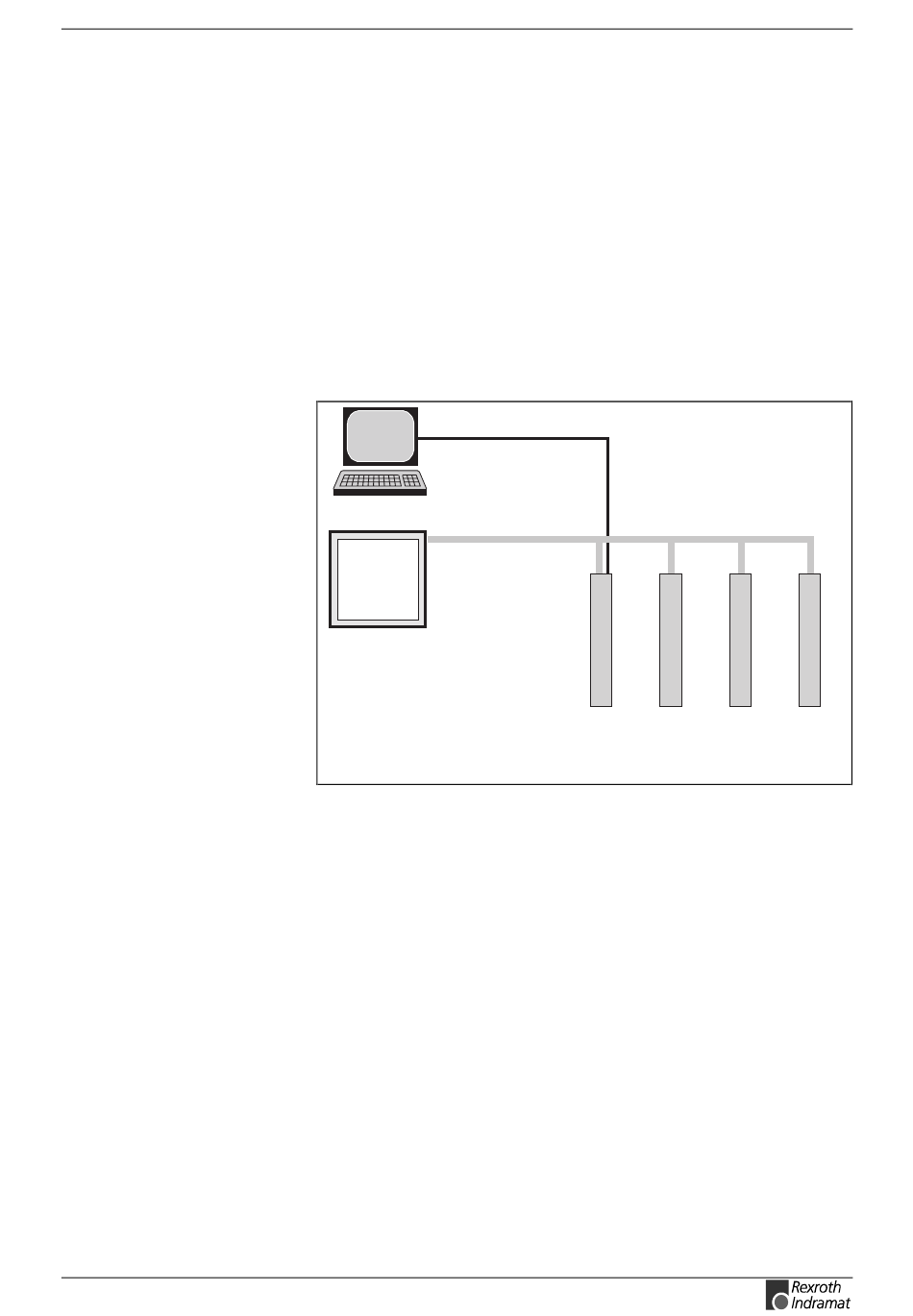

Abb. 1-2: Kommunikation über RS 232 Schnittstelle
Eigenschaften
Die Kommunikation über RS485-Schnittstelle ermöglicht die Realisierung
eines seriellen Busses mit folgenden Daten:
• Bis zu 31 Antriebe können mit einem Busmaster verbunden werden.
• Übertragungsraten: 9600 und 19200 Baud
• max. Übertragungsstrecke: 500m
• Halbduplex-Betrieb über 2-Draht-Leitung
• 8-Bit ASCII-Protokoll bzw. 8-Bit SIS-Protokoll
• kein Paritätsbit
• ein Stopbit
Serielle Kommunikation
Regel-
Regel-
Regel-
gerät
gerät
gerät
n
n+1
n+2
1-3
Regel-
gerät
n+3
FS0004d1.fh7
