22.12.2 E/A Stecker X21, X22, X23 und X24 (nur AKD-T mit I/O Optionskarte)

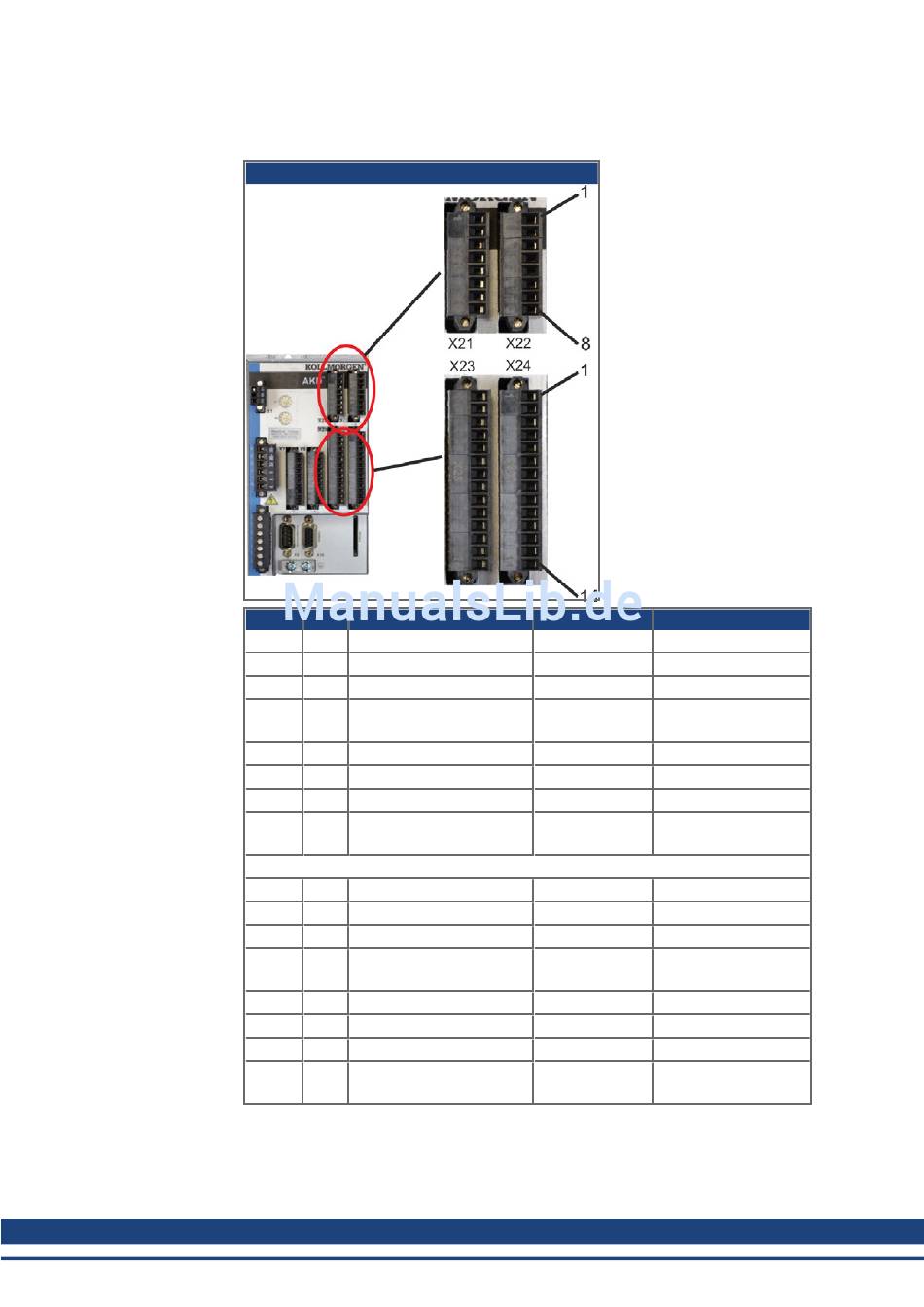

Die Optionskarte I/O bietet vier zusätzliche Stecker X21, X22, X23, X24 für E/A Signale.
316 KOLLMORGEN | Mai 2013
AKD-xyyyzz-IC
Stecker Pin Signal
X21 1 Digitaler Eingang 21
X21 2 Digitaler Eingang 22
X21 3 Digitaler Eingang 23
X21 4 Digital Common X21/1_3 DCOM21.1_3
X21 5 Digitaler Eingang 24
X21 6 Digitaler Eingang 25
X21 7 Digitaler Eingang 26
X21 8 Digital Common X21/5_7 DCOM21.5_7
X22 1 Digitaler Eingang 27
X22 2 Digitaler Eingang 28
X22 3 Digitaler Eingang 29
X22 4 Digital Common X22/1_3 DCOM22.1_3
X22 5 Digitaler Eingang 30
X22 6 Digitaler Eingang 31
X22 7 Digitaler Eingang 32
X22 8 Digital Common X22/5_7 DCOM22.5_7
Abkürzung Funktion
DIGITAL-IN 21 Programmierbar
DIGITAL-IN 22 Programmierbar
DIGITAL-IN 23 Programmierbar
Gemeinsamer für
X21 Pins 1, 2, 3
DIGITAL-IN 24 Programmierbar
DIGITAL-IN 25 Programmierbar
DIGITAL-IN 26 Programmierbar
Gemeinsamer für
X21 Pins 5, 6, 7
DIGITAL-IN 27 Programmierbar
DIGITAL-IN 28 Programmierbar
DIGITAL-IN 29 Programmierbar
Gemeinsamer für
X22 Pins 1, 2, 3
DIGITAL-IN 30 Programmierbar
DIGITAL-IN 31 Programmierbar
DIGITAL-IN 32 Programmierbar
Gemeinsamer für
X22 Pins 5, 6, 7
