AKD Benutzerhandbuch | 16.4.6.1 Arten von Anti-Resonanzfiltern

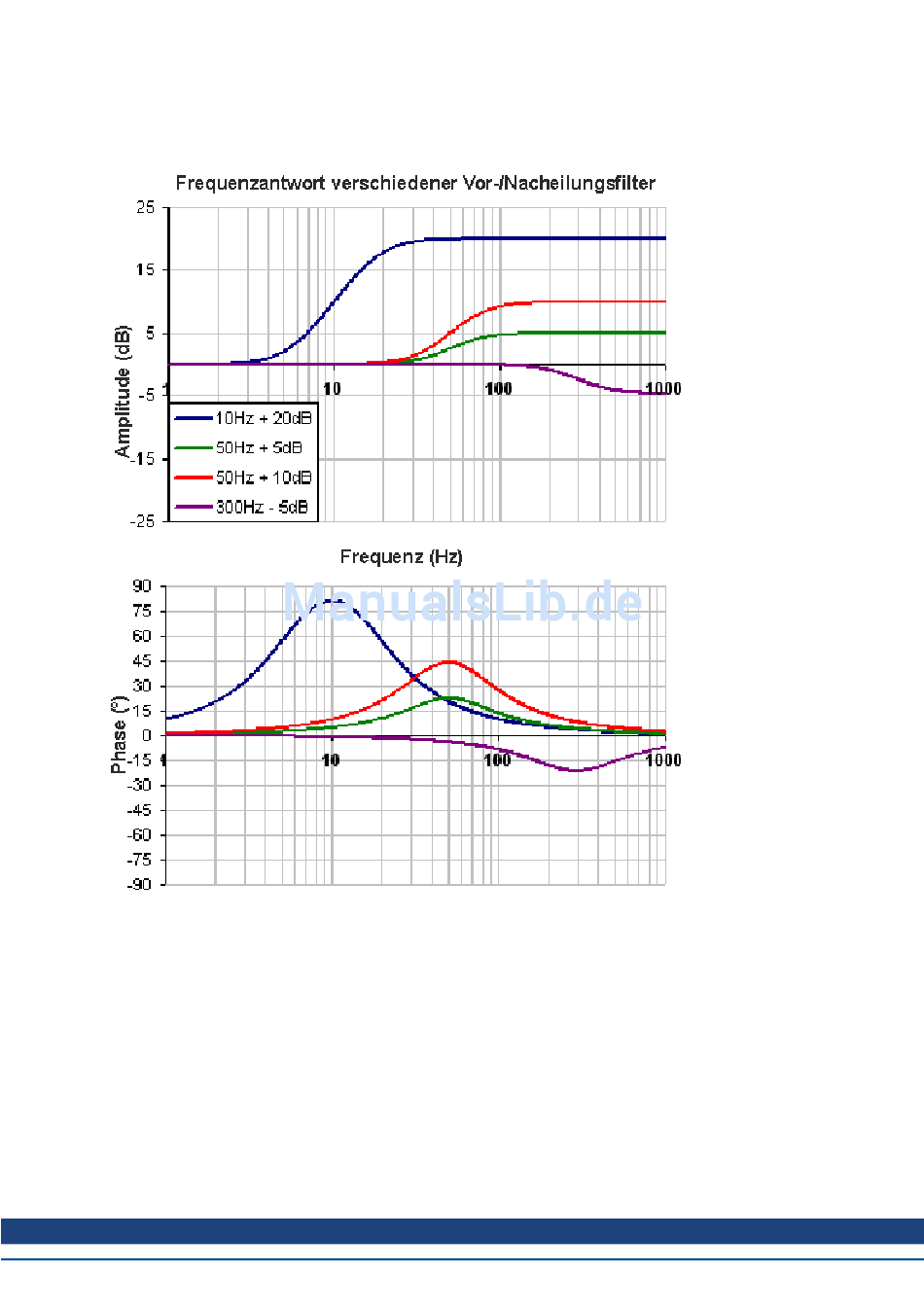

Ein Vor-/Nacheilungsfilter ist ein Filter mit einer Verstärkung von 0 dB bei niedrigen Frequenzen und einer
Verstärkung, die Sie für hohe Frequenzen festgelegt haben. Außerdem legen Sie die Frequenz für die
Verstärkung fest, bei der der Übergang stattfindet.
Zur Festlegung eines Vor-/Nacheilungsfilters müssen Sie die Mittenfrequenz und eine
Hochfrequenzverstärkung (dB) bestimmen. Klicken Sie hierzu auf den Geschwindigkeitsregelkreis, wie
im nachstehenden Beispiel gezeigt:
„Geschwindigkeitsregelkreis"(1), wählen Sie dann die Registerkarte „AR1"(2). Im Dropdown-Feld
„Filtertyp"wählen Sie „Vor-/Nacheilung"(3) und geben schließlich die gewünschte Mittenfrequenz und die
Verstärkung des Vor-/Nacheilungsfilters (4) ein.
