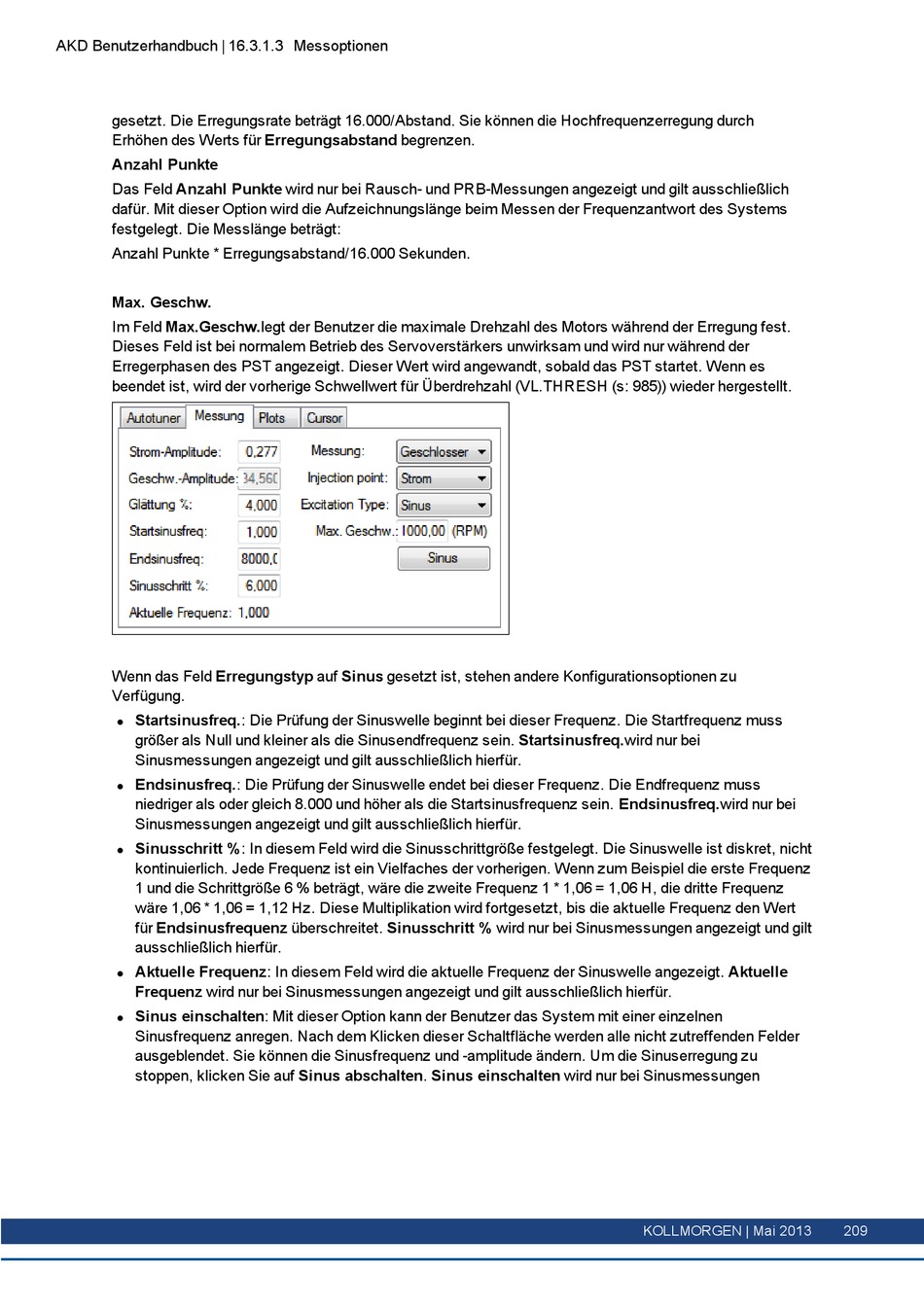

AKD Benutzerhandbuch | 16.3.1.3 Messoptionen
gesetzt. Die Erregungsrate beträgt 16.000/Abstand. Sie können die Hochfrequenzerregung durch
Erhöhen des Werts für Erregungsabstand begrenzen.
Anzahl Punkte
Das Feld Anzahl Punkte wird nur bei Rausch- und PRB-Messungen angezeigt und gilt ausschließlich
dafür. Mit dieser Option wird die Aufzeichnungslänge beim Messen der Frequenzantwort des Systems
festgelegt. Die Messlänge beträgt:
Anzahl Punkte * Erregungsabstand/16.000 Sekunden.
Max. Geschw.
Im Feld Max.Geschw.legt der Benutzer die maximale Drehzahl des Motors während der Erregung fest.
Dieses Feld ist bei normalem Betrieb des Servoverstärkers unwirksam und wird nur während der
Erregerphasen des PST angezeigt. Dieser Wert wird angewandt, sobald das PST startet. Wenn es
beendet ist, wird der vorherige Schwellwert für Überdrehzahl (VL.THRESH (s: 985)) wieder hergestellt.
Wenn das Feld Erregungstyp auf Sinus gesetzt ist, stehen andere Konfigurationsoptionen zu
Verfügung.
Startsinusfreq.: Die Prüfung der Sinuswelle beginnt bei dieser Frequenz. Die Startfrequenz muss
l
größer als Null und kleiner als die Sinusendfrequenz sein. Startsinusfreq.wird nur bei
Sinusmessungen angezeigt und gilt ausschließlich hierfür.
Endsinusfreq.: Die Prüfung der Sinuswelle endet bei dieser Frequenz. Die Endfrequenz muss
l
niedriger als oder gleich 8.000 und höher als die Startsinusfrequenz sein. Endsinusfreq.wird nur bei
Sinusmessungen angezeigt und gilt ausschließlich hierfür.
Sinusschritt %: In diesem Feld wird die Sinusschrittgröße festgelegt. Die Sinuswelle ist diskret, nicht
l
kontinuierlich. Jede Frequenz ist ein Vielfaches der vorherigen. Wenn zum Beispiel die erste Frequenz
1 und die Schrittgröße 6 % beträgt, wäre die zweite Frequenz 1 * 1,06 = 1,06 H, die dritte Frequenz
wäre 1,06 * 1,06 = 1,12 Hz. Diese Multiplikation wird fortgesetzt, bis die aktuelle Frequenz den Wert
für Endsinusfrequenz überschreitet. Sinusschritt % wird nur bei Sinusmessungen angezeigt und gilt
ausschließlich hierfür.
Aktuelle Frequenz: In diesem Feld wird die aktuelle Frequenz der Sinuswelle angezeigt. Aktuelle
l
Frequenz wird nur bei Sinusmessungen angezeigt und gilt ausschließlich hierfür.
Sinus einschalten: Mit dieser Option kann der Benutzer das System mit einer einzelnen
l
Sinusfrequenz anregen. Nach dem Klicken dieser Schaltfläche werden alle nicht zutreffenden Felder
ausgeblendet. Sie können die Sinusfrequenz und -amplitude ändern. Um die Sinuserregung zu
stoppen, klicken Sie auf Sinus abschalten. Sinus einschalten wird nur bei Sinusmessungen
