Mit Hilfe der Zoomfunktionen können Sie in einem Teilbereich der Grafik navigieren. Sobald Sie den Zoom
zurücksetzen, werden die ursprünglichen Skalen wieder angezeigt.
Wenn in der Registerkarte „Anzeige" die Option „Achsenskalierung beibehalten" aktiviert ist, werden die
Skalen der Achsen zwischen zwei aufeinanderfolgenden Aufzeichnungen beibehalten. Zur Visualisierung
eines bestimmten Verhaltens können Sie Feineinstellungen der Skala vornehmen und bei einer zweiten
Aufzeichnung verwenden.Auf diese Weise wird das gleiche Verhalten angezeigt, ohne dass die
Abstimmung erneut vorgenommen werden muss. Wenn die Option nicht markiert ist, wird die
Größenanpassung nach jeder Aufzeichnung vorgenommen. Diese Einstellung wird beim Schließen von
WorkBench zurückgesetzt und sollte daher explizit beim nächsten Start erneut vorgenommen werden.

17.3.7 Manueller Bereich pro Achse

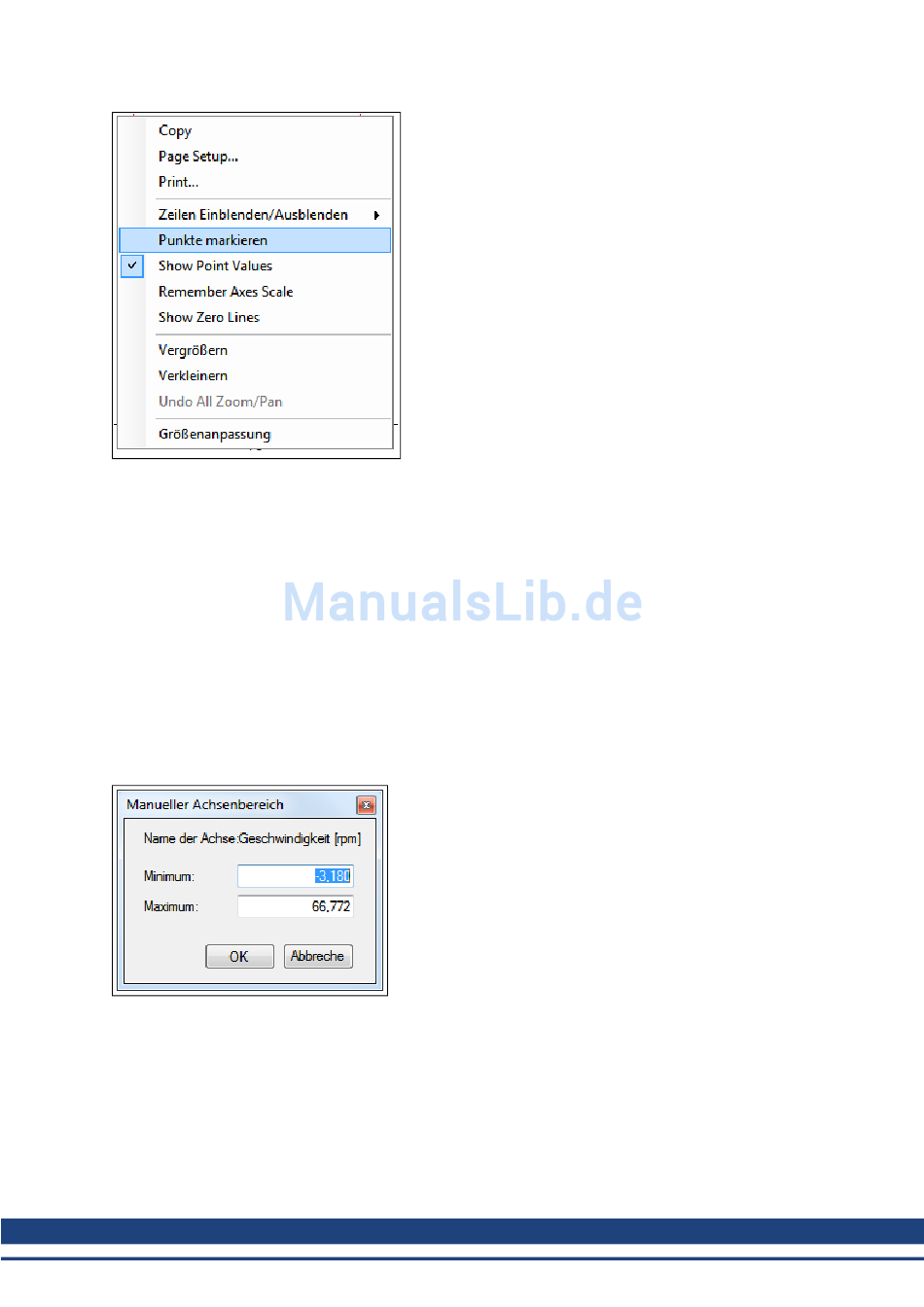

Sie können die Achsenskalierung manuell ändern, indem Sie nach der Aufnahme der Daten mit der
rechten Maustaste auf die Y-Achse klicken und Einstellen manuelle Skalierung anklicken.. Geben Sie
den Minimal- und Maximalwert der Y-Achse ein. Klicken Sie auf OK, um die Y-Achse auf den neuen
Bereich einzustellen.

17.3.8 Anzeige der Einheiten auf der Y-Achse

Die Einheit der Y-Achse wird angezeigt, wenn alle Signaleinheiten des Oszilloskops für diese Y-Achse
identisch sind. Falls unterschiedliche Einheiten für verschiedene Signale gelten, werden die Einheiten mit
[-] angezeigt. Wenn beispielsweise die Y-Achse der Geschwindigkeit die Signale VL.FB und IL.CMD
darstellt, wird die Einheit mit [-] angezeigt, da die Einheiten für diese Parameter unterschiedlich sind.
Wenn IL.CMD ausgeblendet ist, dann wird die richtige Einheit, U/Min, für VL.FB angezeigt.
Zugehörige Parameter:
BODE Parameters (s: 434)
