AKD Benutzerhandbuch | 16.4.6.1 Arten von Anti-Resonanzfiltern

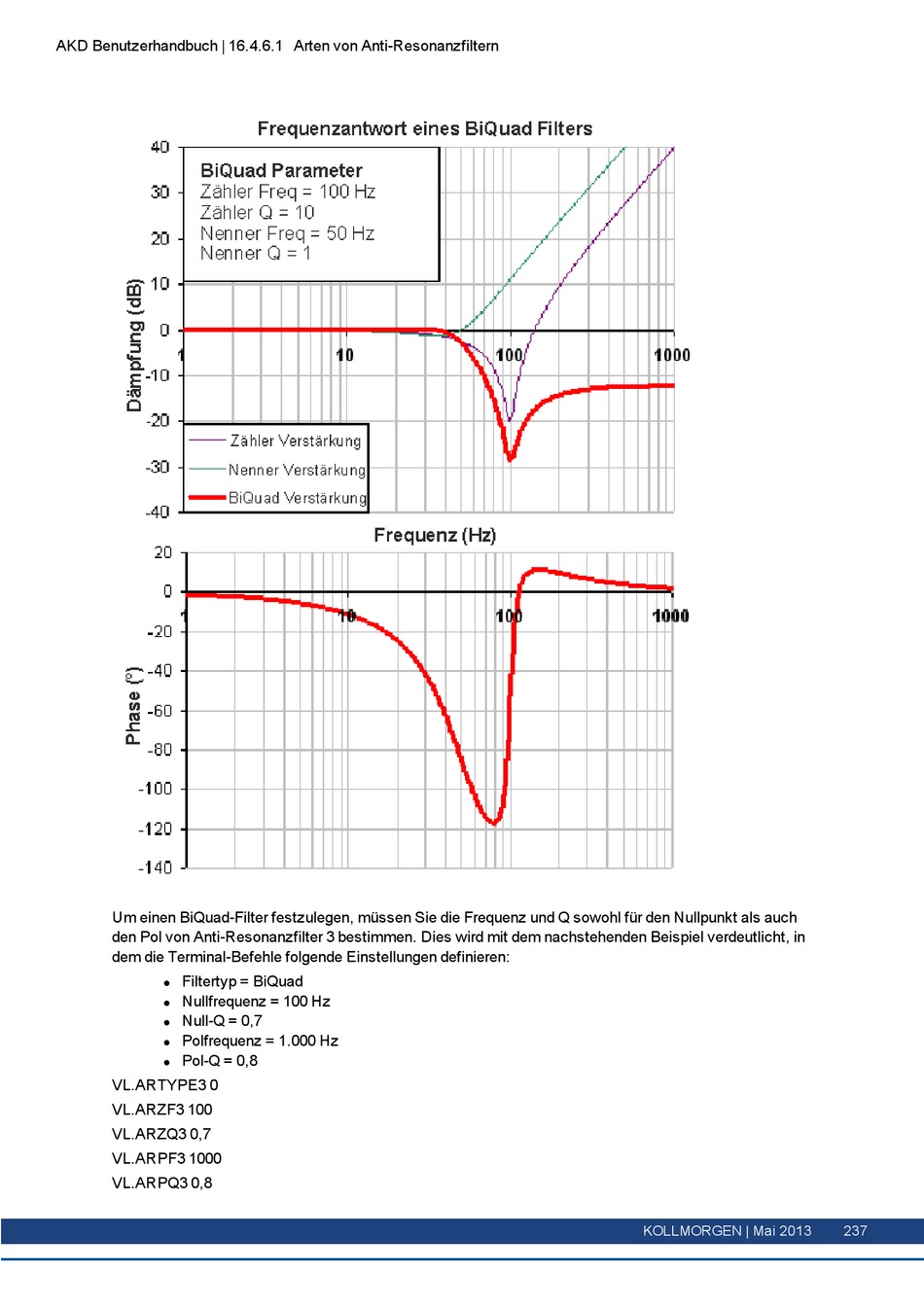

Um einen BiQuad-Filter festzulegen, müssen Sie die Frequenz und Q sowohl für den Nullpunkt als auch
den Pol von Anti-Resonanzfilter 3 bestimmen. Dies wird mit dem nachstehenden Beispiel verdeutlicht, in
dem die Terminal-Befehle folgende Einstellungen definieren:
Filtertyp = BiQuad
l
Nullfrequenz = 100 Hz
l
Null-Q = 0,7
l
Polfrequenz = 1.000 Hz
l
Pol-Q = 0,8
l
VL.ARTYPE3 0
VL.ARZF3 100
VL.ARZQ3 0,7
VL.ARPF3 1000
VL.ARPQ3 0,8
