Elektrische Installation
8.6

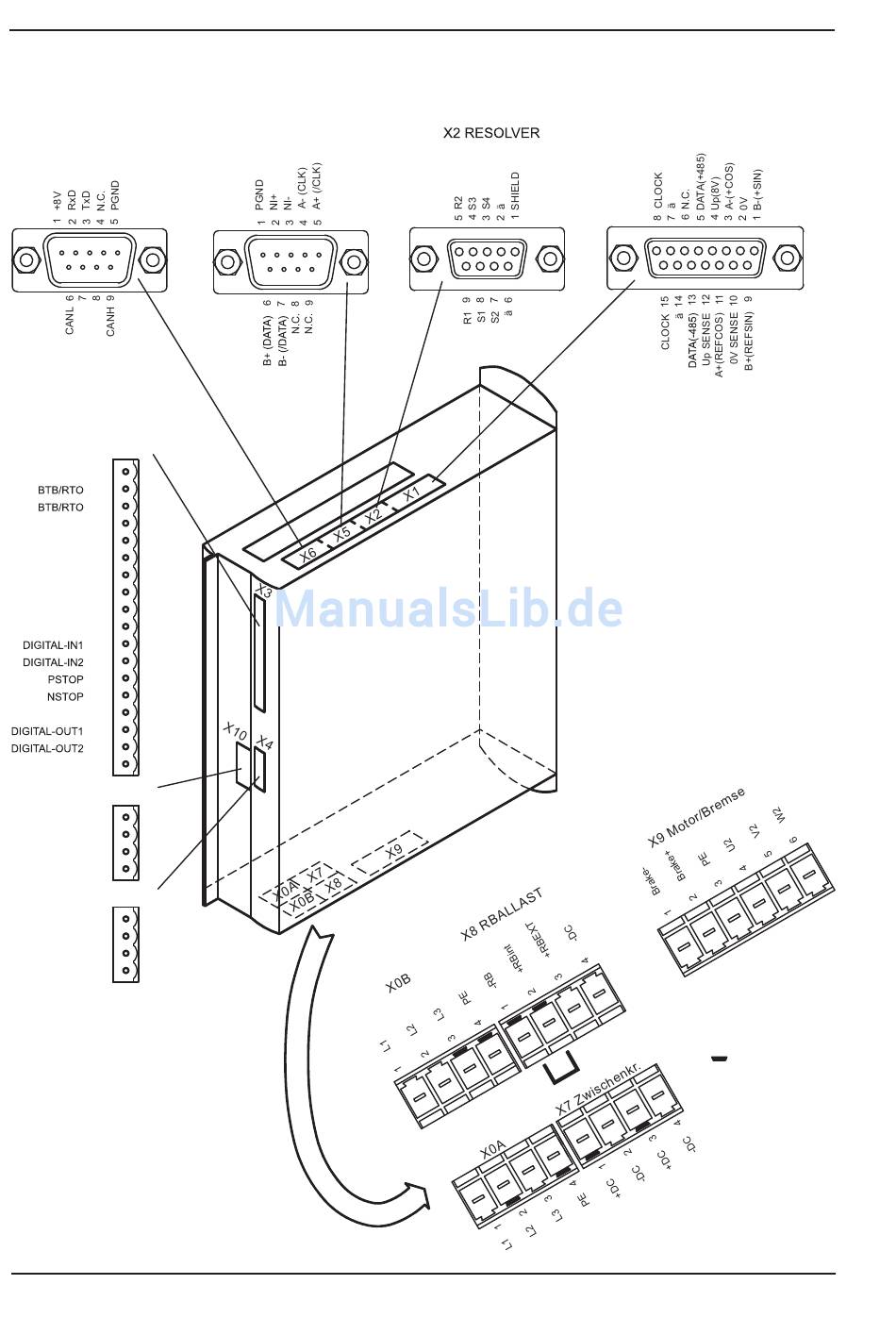

Steckerbelegungen

X6 PC/CAN
X3 I/O
1
AGND
2
3
Analog-In 1+ 4
5
Analog-In 1-
6
Analog-In 2+
Analog-In 2- 7
Analog-Out 1 8
9
Analog-Out 2
10
AGND
11
12
13
14
ENABLE 15
16
17
18
DGND
X10 -AS-
KSO1 1
KSO2 2
KSI- 3
KSI+ 4
X4 24V
+24V
1
2 +24V
3 XGND
4 XGND
46
07/2016
X5 ROD/SSI
Pulse-Richtung
Master-Slave
SERVOSTAR 601...620 Betriebsanleitung
Kollmorgen
X1 ENCODER
Draufsicht auf die
eingebauten Stecker
= Kodierung
