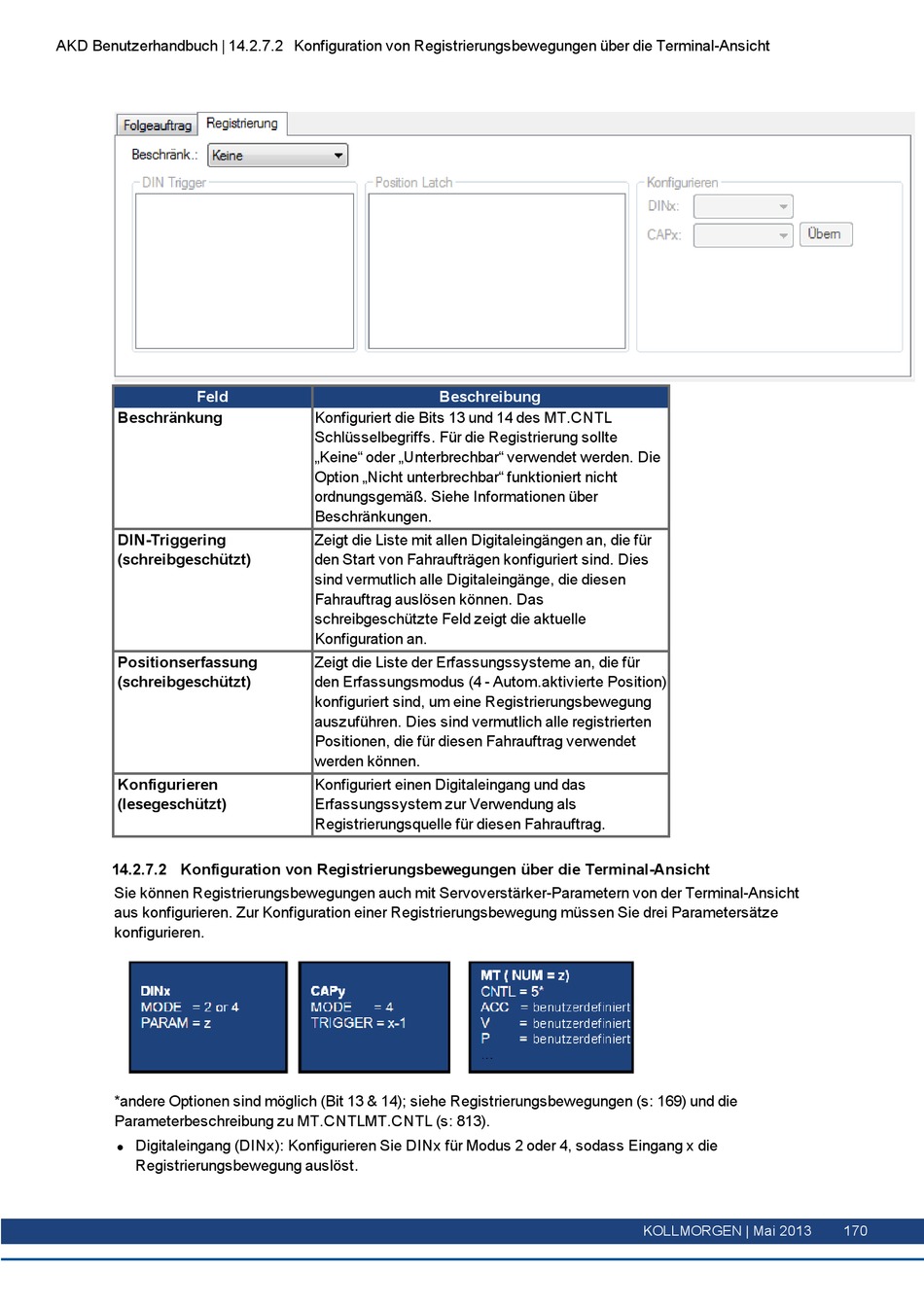

AKD Benutzerhandbuch | 14.2.7.2 Konfiguration von Registrierungsbewegungen über die Terminal-Ansicht
Feld
Beschränkung
DIN-Triggering
(schreibgeschützt)
Positionserfassung
(schreibgeschützt)
Konfigurieren
(lesegeschützt)
14.2.7.2 Konfiguration von Registrierungsbewegungen über die Terminal-Ansicht
Sie können Registrierungsbewegungen auch mit Servoverstärker-Parametern von der Terminal-Ansicht
aus konfigurieren. Zur Konfiguration einer Registrierungsbewegung müssen Sie drei Parametersätze
konfigurieren.
*andere Optionen sind möglich (Bit 13 & 14); siehe Registrierungsbewegungen (s: 169) und die
Parameterbeschreibung zu MT.CNTLMT.CNTL (s: 813).
Digitaleingang (DINx): Konfigurieren Sie DINx für Modus 2 oder 4, sodass Eingang x die
l
Registrierungsbewegung auslöst.
Beschreibung
Konfiguriert die Bits 13 und 14 des MT.CNTL
Schlüsselbegriffs. Für die Registrierung sollte
„Keine" oder „Unterbrechbar" verwendet werden. Die
Option „Nicht unterbrechbar" funktioniert nicht
ordnungsgemäß. Siehe Informationen über
Beschränkungen.
Zeigt die Liste mit allen Digitaleingängen an, die für
den Start von Fahraufträgen konfiguriert sind. Dies
sind vermutlich alle Digitaleingänge, die diesen
Fahrauftrag auslösen können. Das
schreibgeschützte Feld zeigt die aktuelle
Konfiguration an.
Zeigt die Liste der Erfassungssysteme an, die für
den Erfassungsmodus (4 - Autom.aktivierte Position)
konfiguriert sind, um eine Registrierungsbewegung
auszuführen. Dies sind vermutlich alle registrierten
Positionen, die für diesen Fahrauftrag verwendet
werden können.
Konfiguriert einen Digitaleingang und das
Erfassungssystem zur Verwendung als
Registrierungsquelle für diesen Fahrauftrag.
KOLLMORGEN | Mai 2013 170
