AKD Benutzerhandbuch | 22.8 Motoranschluss
22.8 Motoranschluss
Zusammen mit dem Motorleistungskabel und der Motorwicklung bildet der Leistungsausgang der
Verstärker einen Schwingkreis. Die maximale Spannung im System hängt von Merkmalen wie der
Kapazität und Länge des Kabels, Induktivität des Motors und Frequenz ab.

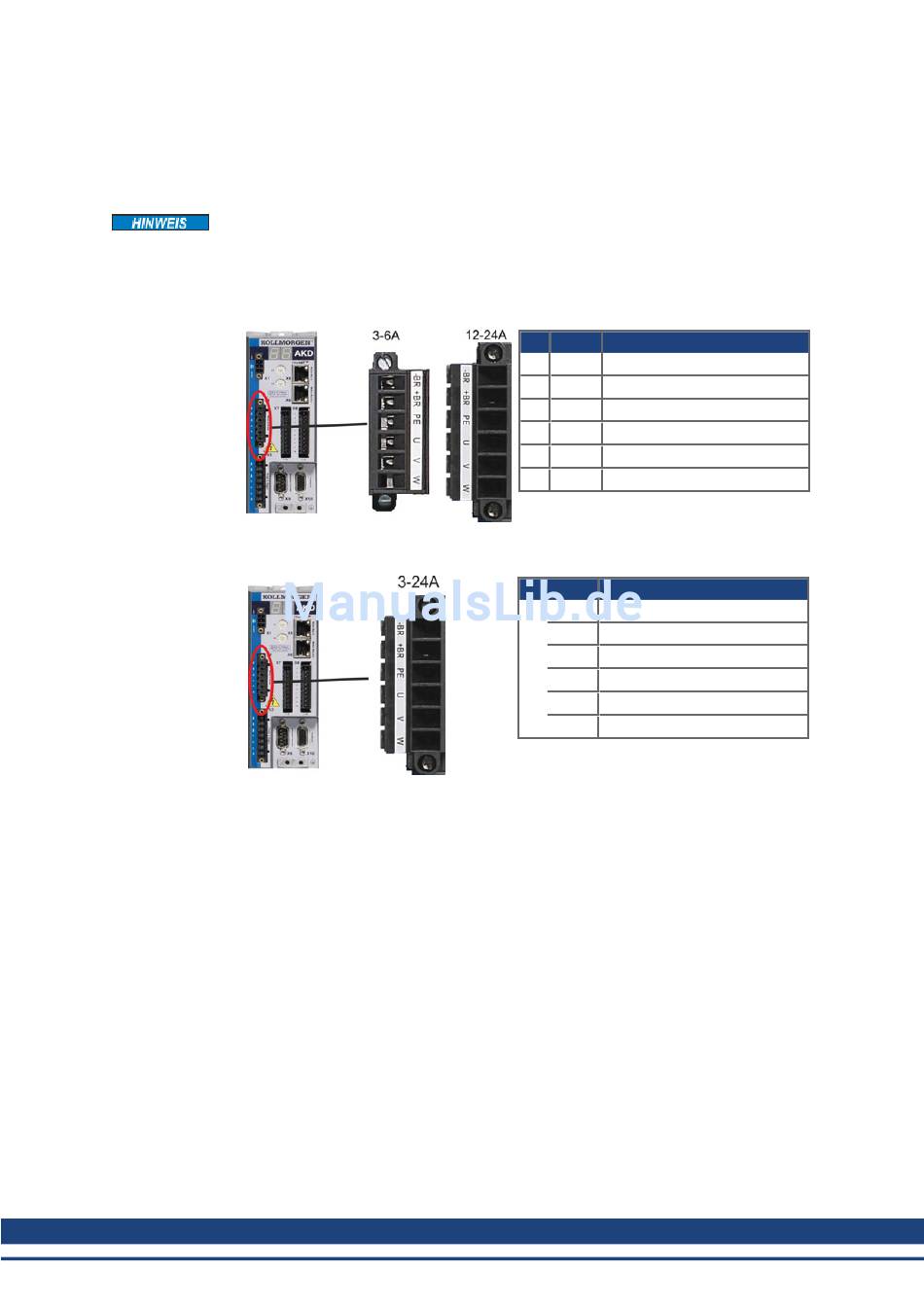

Stecker X2 AKD-xzzz06
Stecker X2 AKD-xzzz07
310
KOLLMORGEN | Mai 2013
Der dynamische Spannungsanstieg kann die Lebensdauer des Motors verringern und
bei ungeeigneten Motoren zu Überschlägen in der Motorwicklung führen.
- Verwenden Sie nur Motoren der Isolationsklasse F (gemäß EN 60085) oder höher.
- Verwenden Sie nur Kabel, die den Spezifikationen entsprechen => S. 1.
Pin Signal
Beschreibung
1
-BR
Motor-Haltebremse, minus
2
+BR
Motor-Haltebremse, plus
3
PE
Schutzerde (Motorgehäuse)
4
U
Motorphase U
5
V
Motorphase V
6
W
Motorphase W
Pin Signal
Beschreibung
1
-BR
Motor-Haltebremse, minus
2
+BR
Motor-Haltebremse, plus
3
PE
Schutzerde (Motorgehäuse)
4
U
Motorphase U
5
V
Motorphase V
6
W
Motorphase W
